Труба для електропроводки: монтуємо захищені комунікації

Пластикові та металеві труби для електропроводки використовуються практично повсюдно. Однак найчастіше такий спосіб прокладки застосовується при формуванні електромережі в будинку, несучі стіни і перегородки якого зроблені з горючих матеріалів. Тут нашим основним завданням є захист від займання, і застосування трубчастих каналів дає нам можливість забезпечити цей захист в повній мірі.

Нижче ми розповімо, навіщо може застосовуватися прокладка проводів в різних трубах, а також які матеріали краще використовувати для цих цілей.

Поради по таємного монтажу

Необхідність використання трубчастих закритих каналів для прокладки кабелів в стінах, під підлогою та стелею пояснюється такими міркуваннями:

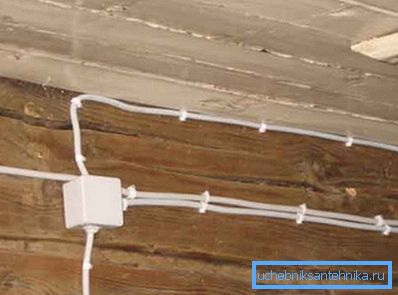

• Головним в даному випадку є, природно, дотримання вимог пожежної безпеки. У дерев'яних будинках, а також в спорудах, зведених за щитової технології з горючим утеплювачем в товщі стін, всі дроти повинні бути прокладені або в сталевих, або в пластикових вогнетривких корпусах.
• По-друге, труби для електропроводки в дерев'яному будинку захищають провідники від пошкоджень при усадки конструкції за рахунок природного висихання деревини.

Зверніть увагу! Це особливо актуально для стикових вузлів, оскільки в цих точках на близько розташовані ділянки провідника може діяти нерівномірне навантаження.

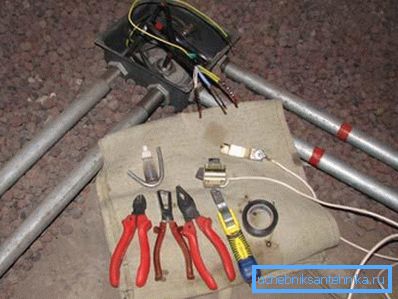

• По-третє, якщо кабель прокладений під підлогою, сталева або жорстка пластикова труба захистить його від пошкоджень внаслідок експлуатаційних навантажень.

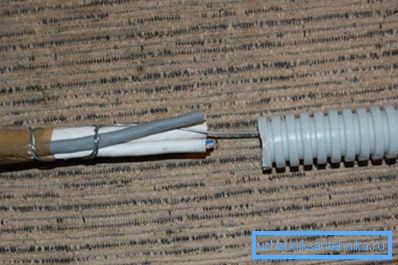

• Нарешті, така методика монтажу дозволяє легко міняти провідники. Труба ПВХ для електропроводки з виведеним в розподільну коробку виходом дуже зручна для обслуговування, а якщо ми не полінувалися і зробили кольорове маркування провідників, то складнощів взагалі не повинно виникнути.

Як бачите, аргументів на користь застосування таких деталей цілком достатньо. Нам залишається лише підібрати конкретні моделі відповідно до особливостей їх експлуатації.

вибір труб

пластикові різновиди

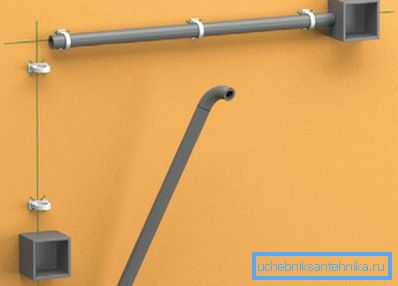

Як правило, для монтажу прихованої проводки в товщі стін, а іноді і на їх поверхні, використовуються пластикові або металеві кабель-канали. У всіх застосовуваних різновидів є переваги і недоліки, і нижче ми їх досить докладно проаналізуємо.

Найбільш поширеними на сьогоднішній момент є пластикові моделі.

Для їх виготовлення використовують полівінілхлорид (ПВХ), а також поліетилен високого та низького тиску (ПВД / ПНД).

• ПВХ вироби випускаються в досить широкому асортименті. Основну масу складають канали діаметром від 16 до 60 мм, але в ряді випадків можна застосовувати і більш товсті труби. Для них характерна доступна ціна, що разом з хорошими показниками міцності і термостійкості робить цей різновид вельми популярною.
• Труба ПНД для електропроводки також може використовуватися при обробці приміщень із стінами з горючих матеріалів (дерево, пластикова обшивка і т.д.). Поліетиленові поверхні є досить гладкими, що істотно полегшує заміну провідників.

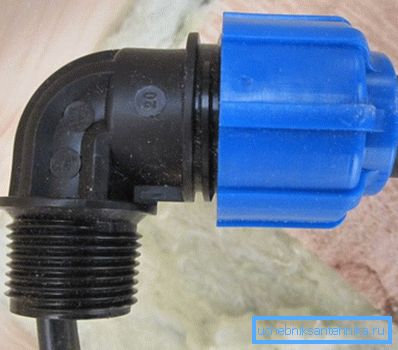

• Для монтажу таких виробів звичайно використовуються стандартні сантехнічні фітинги. Той факт, що герметичність стиків дотримуватися зовсім необов'язково, істотно прискорює процес прокладки: пластикова труба прекрасно поєднується з коліном або хрестовиною з допомогою розтруба і гумової манжети.

Головні плюси труб з технологічних полімерів - невелика маса, стійкість до корозії і достатня для більшості ситуацій міцність. Крім того, і поліетилен, і ПВХ є діелектриками, тому кабель-канал можна сміливо розглядати в якості одного з ізоляційних контурів.

Вироби зі сталі

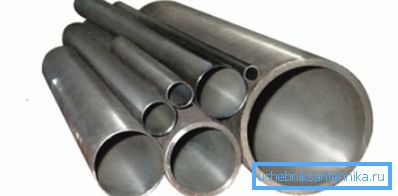

На відміну від пластикових, сталеві труби мають значну масу, але в той же час для них характерна висока міцність. Крім того, інструкція з пожежної безпеки настійно рекомендує застосовувати сталеву трубу при прокладці проводів в дерев'яних будівлях.

При підборі і монтажі таких виробів варто дотримуватися ряду простих правил:

• Діаметр труби повинен забезпечувати вільне прокладання всіх кабелів без ущільнення ізоляційних оболонок.
• Вигини і повороти трубчастого кабель каналу робляться з таким розрахунком, щоб запобігти залом проводів.

Зверніть увагу! Оптимальний кут повороту - 90⁰. Якщо на ділянці потрібно зробити два або більше вигину, довжина каналу не повинна перевищувати 5м.

• Внутрішня поверхня труби повинна бути гладкою, без виступаючих зварних швів і задирок.
• Щоб мінімізувати ризик корозії, варто розташовувати труби з невеликим ухилом в бік розподільного щитка.

Однак головним в даному випадку є забезпечення електробезпеки: сталь є хорошим провідником, тому всі канали потрібно заземлювати, а за станом ізоляції проводів стежити особливо уважно.

Мідь і латунь

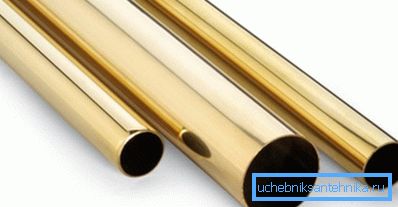

Тонкостінна мідна / латунна труба - відмінний вибір як для прихованої прокладки, так і для монтажу проводів на поверхні стіни.

Переваг у такого рішення кілька:

• По-перше, ні мідь, ні латунь не схильні до такої активної корозії, як сталеві вироби. Звичайно, з часом на поверхні формується шар патини, але він лише незначно погіршує експлуатаційні властивості каналу.
• По-друге, широкий вибір фітингів дозволяє здійснювати монтаж проводки своїми руками досить швидко. А тонкостінні трубки взагалі можна згинати по необхідному радіусу.

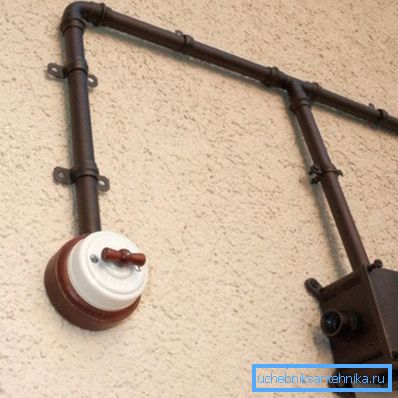

• Нарешті, мідні або латунні труби, змонтовані відкрито і ретельно відполіровані, можуть стати справжньою окрасою інтер'єру, витриманого в вінтажному стилі.

Втім, таке рішення все ж не можна назвати універсальним:

• По-перше, ці метали відрізняються гарну теплопровідність, так що розміщувати їх потрібно на відстані від опалювальних труб. В іншому випадку є ризик перегріву проводки і навіть плавлення ізоляції.
• По-друге, тонкі стінки не забезпечують надійний захист від механічних пошкоджень: і сталева, і навіть якісна пластикова труба будуть міцніше, ніж мідний канал.
• Про вартість подібних рішень теж говорити не потрібно: якщо ви шукаєте економ-варіант, то ні мідь, ні латунь вам точно не підійдуть.

технологічна гофра

Вище ми розглядали використання для наших цілей звичайних труб. Однак є варіант, який спеціально пристосований для прокладки кабелю в товщі стіни.

Це - гофрована труба, яка може бути виготовлена ​​з різних матеріалів:

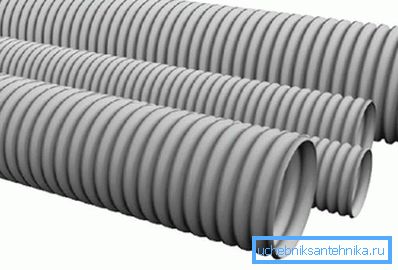

• Гофра з ПВХ, ПНД або ПВД має всі переваги пластика. Її ребриста поверхня істотно підвищує механічну стійкість всієї конструкції.

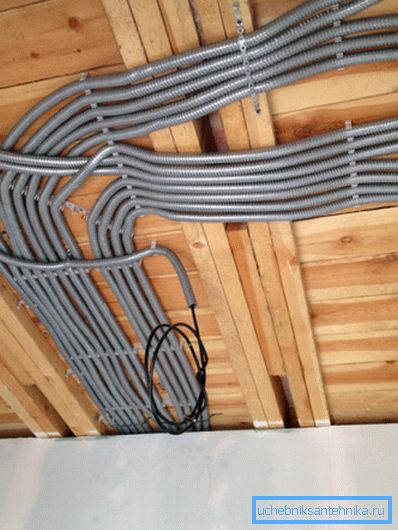

• Можливість гнучкі каналу без спеціальних інструментів значно полегшує і прискорює прокладку розводки складної конфігурації.
• Широкий асортимент діаметрів дає нам можливість підібрати оптимальний по перетину канал як для одиночних провідників, так і для цілих систем.
• Нарешті, гофрований металева труба є відмінним захистом від загоряння. Хоча, якщо чесно, сучасні полімери лише ненабагато поступаються металу за цим параметром.

висновок

При облаштуванні прихованих комунікацій можуть використовуватися найрізноманітніші труби для прокладки електропроводки. І якщо раніше для цієї мети застосовувалися лише сталеві (вкрай рідко - мідні) вироби, то сьогодні прекрасною альтернативою їм служать рівні та гофровані моделі з полімерів або металополімерних композитів.

Відео в цій статті містить ряд додаткових відомостей про таких видів продукції: в першу чергу вони будуть цікаві початківцям електрикам, а й професіонал може знайти щось нове для себе.
