Труба для котла - виготовлення та встановлення

При установці котла опалення важливим моментом є монтаж димоходу, причому, незалежно від того - на твердому паливі працює котел або на газу. Від нього в першу чергу залежить безпека роботи системи опалення та її ефективність. У даність статті ми розглянемо, як зробити трубу для котла і виконати її монтаж.

виготовлення труби

Основні вимоги

Наявність газовідвідного каналу є одним з найважливіших умов використання котла. Він необхідний для виведення токсичних продуктів горіння назовні. Треба сказати, що така труба, як правило, йде в комплекті з котлом, однак, в деяких випадках може знадобитися самостійне її виготовлення, наприклад, це може бути пов'язано зі зміною приміщень.

Виготовити конструкцію не складно, найголовніше, щоб вона відповідала певним вимогам, які ми розглянемо нижче:

• Матеріал для димоходу повинен бути негорючим.
• Мінімальний перетин димоходу повинно становити не менше 250х250 мм. Діаметр розраховується залежно від площі димоходу котла;
• Місця з'єднання елементів конструкції повинні бути герметичними. Герметизація виконується, природно, негорючими матеріалами.
• Якщо конструкція складається з декількох секцій, то кожна верхня секція повинна вдягатися на нижню.

Знаючи ці правила, не важко буде виконати димохід або витяжну трубу, єдине, що потрібно визначитися з матеріалом для її виготовлення.

матеріали

Ще не так давно димоходи в основному виконували з цегли, проте, останнім часом з'явилося багато інших варіантів. Далі розглянемо найбільш поширені:

виготовлення

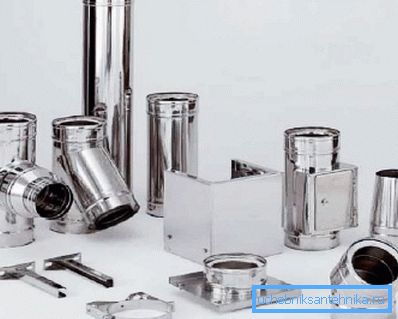

По суті, виготовлення димоходу полягає в підготовці труб, які згодом збираються в єдину систему. Тому на даному етапі треба лише розрахувати довжину труб і нарізати їх. Після цього можна приступати до монтажу.

монтаж труби

Основні вимоги

До монтажу витяжних труб і димоходів є ряд важливих вимог:

• Канал димоходу повинен розташовуватися вертикально (максимальне відхилення допускається не більше ніж на 30 градусів на метр), і на всій протяжності не повинен мати звужень і розширень.
• Труба повинна підніматися над коником будинку, що дозволить запобігти підсмоктування повітря і забезпечити якісне відведення диму. Висота залежить від розташування димоходу:

• Якщо дах пласка, труба повинна підніматися над нею на метр;
• При видаленні конструкції від коника на метр, висота над ним повинна становити не менше 0,5 метрів.
• При видаленні труби на 2-3 метра від коника, її можна встановити врівень з ним.
• Якщо дах примикає до більш високого будинку, димохід повинен підніматися над його дахом.

Також необхідно враховувати, що мінімальна висота труби для котла на твердому паливі або на газі становить 5 метрів.

• При наявності вигинів, протяжність горизонтальних ділянок не повинна перевищувати один метр.

Зверніть увагу! При підвищенні димоходу більш ніж на 1,5 метра над покрівлею, його необхідно закріпити розтяжками.

проходи

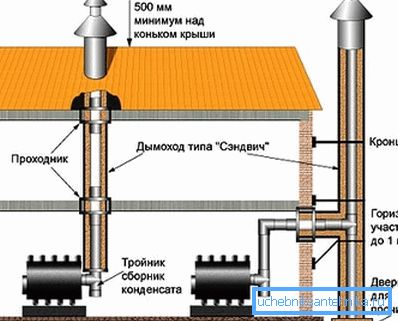

Всі види димоходів для котлів діляться на два види:

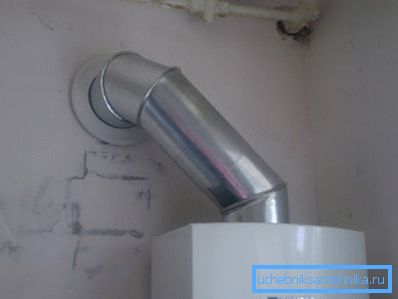

• Зовнішні - через стіну або вікно виходять на вулицю і далі проходять уздовж зовнішньої стіни.

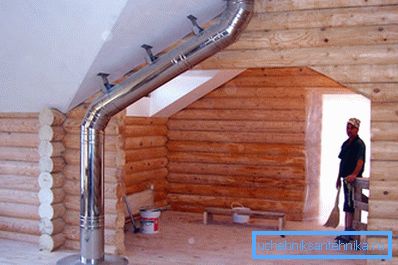

• Внутрішні - основна частина конструкції розташована в будинку. Вихід на вулицю здійснюється через перекриття горища та дахове покриття.

У будь-якому випадку, найбільш складним моментом монтажу є пристрій проходу. Справа в тому, що димар не повинен прилягати до горючих матеріалів (відстань має становити 13-25 сантиметрів), так як розігрівається до високої температури, особливо це стосується котлів на твердому паливі. Але, в той же час, вузол проходу повинен бути герметичним.

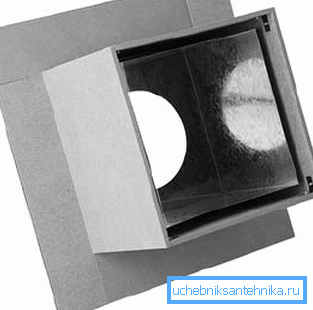

Для вирішення цієї проблеми зазвичай використовують короб, який ще називають прохідним патрубком. Дану конструкцію можна виконати зі сталі або мінеріта. Простір між коробом і трубою заповнюють теплоізоляційним матеріалом - це може бути мінеральна вата, керамзит або навіть пісок.

Для герметизації проходу через покрівлю використовують спеціальну конструкцію з фартухами. Герметизація стиків виконується за допомогою термостійкого герметика. Пристінний профіль, який примикає до труби і даху, зазвичай виконують з міді, сталі або оцинковки.

порядок монтажу

Установка труби до котла опалення виконується в такому порядку:

• В першу чергу потрібно виконати розмітку на стелі, відповідно до розміру прохідного профілю і вирізати в стельової плиті отвір потрібного розміру.
• Далі в отвір вставляється прохідний короб.

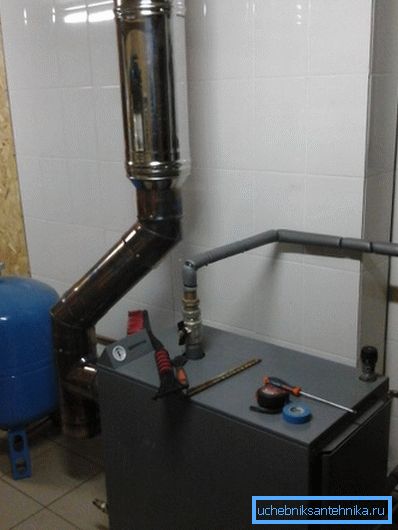

• Потім через прохідний патрубок проводиться труба і стикується з вихідним патрубком котла. Таким чином, жарова труба котла отримує герметичне продовження у вигляді димохідної системи. Місце стику герметизується за допомогою азбестового шнура.
• Після цього виконується монтаж пропускного патрубка в покрівельному покритті. Для цих цілей може бути виконана спеціальна кроквяна система.
• На завершення роботи, через прохідний патрубок проводиться зовнішня труба і з'єднується з трубою внутрішньої частини димоходу.

Ось, мабуть, і вся коротка інструкція по монтажу димаря. Після його установки, конструкцію треба утеплити і прикріпити до неї зверху іскрогасник.

теплоізоляція

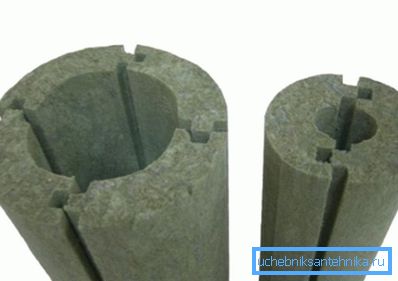

Обов'язковим елементом димоходу є теплоізоляція. Вона дозволяє запобігти утворенню конденсату. В якості теплоізоляційного матеріалу використовується мінеральна вата, якою просто обмотується труба.

Теплоізолятор необхідно захистити кожухом, зазвичай його виконують з оцинкованої сталі.

Порада! Щоб не виконувати теплоізоляцію труб, можна виконати димохід зі спеціальних сендвіч-труб, які спочатку мають дві стінки. Між стінками розташовується утеплювач.

Основні помилки

Найчастіше все початківці майстра при влаштуванні труб котлів своїми руками допускають такі помилки:

• Використовують матеріали, які не придатні для димоходу (азбест, алюміній).
• При монтажі допускають зіткнення димоходу з перекриттям або покрівлею, що призводить до обвуглювання або навіть загоряння матеріалів (стосується твердопаливних котлів).
• Недостатньо герметизують з'єднання труб, що призводить до проникнення диму в приміщення. Це може завдати шкоди здоров'ю.
• Недостатня теплоізоляція конструкції - результатом цього може стати навіть обмерзання труби газового котла, особливо, коли котел використовується час від часу, наприклад, на дачі.

Догляд за димарем

Щоб димовідвідна система ефективно справлялася з поставленим завданням і служила якомога довше, необхідно час від часу виконувати його обслуговування:

• Перед кожним опалювальним сезоном потрібно оглядати конструкцію на предмет наявності іржі, тріщин або яких-небудь інших дефектів, які можуть призвести до розгерметизації системи і проникненню продуктів горіння в приміщення.

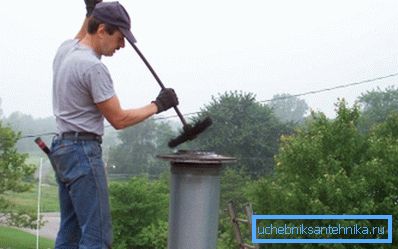

• Якщо котел працює на твердому паливі, систему необхідно прочищати щороку, інакше не тільки знизиться її пропускна здатність, але і виникне ймовірність загоряння сажі. Виконувати чистку не обов'язково механічним способом, процедуру можна провести шляхом спалювання в котлі спеціальних хімічних складів.

Зверніть увагу! Огляду вимагає не тільки димохід, а й всі інші елементи системи. Це дозволить вчасно знайти і усунути несправність. Наприклад, якщо котел кипить а труби холодні, швидше за все, не працює насос, або забитий фільтр.

Ось, мабуть, і всі основні моменти виготовлення і установки труби для котла.

висновок

Влаштування витяжної труби для котла вимагає відповідального підходу, так як від неї залежить безпека всіх мешканців будинку. Крім того, дотримання всіх вищезазначених норм дозволить зробити роботу системи найбільш ефективною.

Що стосується технічної сторони питання, то зробити димохід і самостійно виконати його монтаж під силу кожному домашньому майстру. З відео в цій статті можна отримати додаткову інформацію з даної теми.
