Труба на даху: правильна установка

Найскладніше в питанні, як провести трубу через дах будинку можна назвати методи її гідроізоляції, тобто, через отвір в даху не повинна проходити вода від атмосферних опадів. Для цього існують різні методи і пристосування, до того ж, багато що тут залежить від типу покрівельного матеріалу - його структури, фактури і рельєфності, причому перетин димоходу або вентиляції тут практично не має значення.

Нижче ми розберемо з вами кілька варіантів такого монтажу, а також ви зможете побачити тематичну демонстрацію відео в цій статті.

способи примикання

Примітка. Місце примикання покрівельного матеріалу до пічної або вентиляційній трубі можна назвати одним з найбільш важливих вузлів всього даху. Від правильності і якості його монтажу залежить вся цінність покрівлі, як гидроизолирующего матеріалу.

загальні положення

• Почнемо з того, що таке звичне вираз, як обхід труби на даху є не зовсім правильним, так як це примикання покрівельного матеріалу до стінок димоходу або вентиляції. Основне завдання тут полягає в тому, щоб місце цього самого стику виявилося дуже добре запаковані будь-яким матеріалом, щоб не допустити потрапляння води в горищне приміщення.
• Виконати своїми руками отвір для димоходу не представляє особливих труднощів і його зазвичай вирізають болгаркою або покрівельними ножицями - це можна зробити, як під час монтажу покрівельного матеріалу, так і після нього - в основному все залежить від бажання. Набагато складніше здійснити другий момент - саме примикання за допомогою фартуха (його найчастіше роблять з оцинкованої бляхи), а також закладення стику, де функцію герметика можуть виконувати, як різні силікони, так і цементно-пісочний розчин, плитковий клей і навіть бітум.
• Для здійснення такого завдання матеріал, яким здійснюється примикання, повинен відповідати покрівельного матеріалу. Наприклад, для шиферу інструкція рекомендує використовувати оцинковану жерсть і бітумна мастика, для бітумної черепиці потрібен ендовий килим, а для ондуліна - матеріал, що відповідає його структурі.

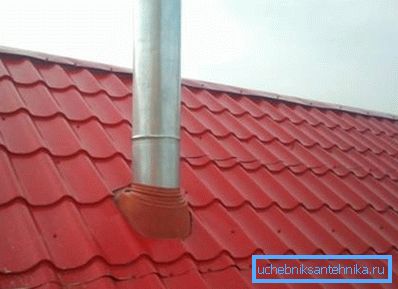

Примикання до металевої покрівлі

Зараз ми розглянемо, як зробити примикання на схилі, якщо пічна або вентиляційна труба не перевищує 80 см по ширині. Тут потрібно вирішити два основні завдання, перша з яких полягає в перехоплювання води, яка буде текти по ухилу і перенаправити її поверх покрівлі, але вже нижче димоходу (див.також статтю Діаметр і висота труби над дахом для облаштування вентиляції).

А ось друга частина завдання стосується стінок самої труби, по яких знову-таки стікає вода - її теж потрібно перехопити і перенаправити на нижню частину ската, не допускаючи проникнення всередину горищного приміщення.

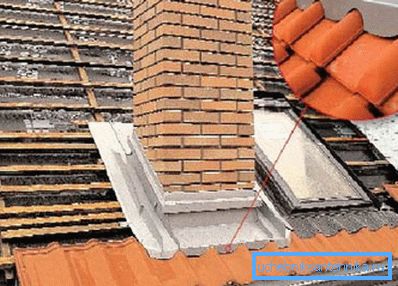

Тепер оброблення труби на даху буде залежати від фартуха, який нам потрібно зробити з оцинкованої бляхи, причому по периметру вона повинна перекривати приблизно, 200-300 мм покрівельного ската, а заворот на димохід повинен становити близько 100-150 мм. Залежно від перетину димоходу або воздуховода можна використовувати листи, відповідні ГОСТ 14918-80 і мають товщину 0,4 мм, де периметр буде або 10002000 мм, або 12502500 мм.

У цій ситуації важливо, щоб металочерепиця або профнастил були обрізані правильно, тобто, металевий лист не повинен упиратися в трубу, що буде викликати його деформацію і створювати умови для затікання води, але в той же час, не слід робити зазор занадто великим - цілком досить 3-5 мм.

Коли фартух готовий, вам слід подбати про його герметизації і для цього можна використовувати спеціальну бітумну гідроізоляцію, яку ви зможете придбати в магазині, але якщо її ціна здасться вам занадто високою, то можна розтопити звичайну смолу.

Можна, звичайно, просто залити цю смолу під фартух в місця примикання, але так ви забруднилися покрівельний матеріал, який знаходиться поруч, тому, вам слід облаштувати щось на зразок прокладки, на яку ляже металевий фартух. Найкраще для цієї мети підходить джутова тканина, тобто, звичайна мішковина від старих джутових мішків.

З цієї тканини вирізують підстилку і прокладочні стрічку на місце примикання металу до труби і, намазав все це гарячою смолою, кладуть зверху фартух. Поки смола застигне, слід використовувати притискні планки, які можна зробити з будь-яких старих рейок.

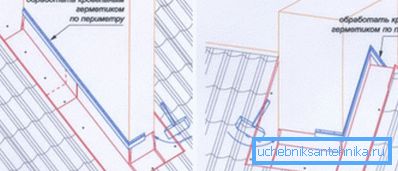

Дуже добре, коли димар або вентиляція розташовані в безпосередній близькості від коника - так ви отримуєте можливість завести верхню частину фартуха під Кроковоє ребро і позбутися тим самим від затікання. Але труба також може бути і на конику, що теж трохи полегшує завдання, так як фартух розташовується по обох схилах, отже, затікання зверху просто відсутня, адже вода буде розтікатися на обидва ухилу фартуха.

Примітка. При необхідності листовий метал фіксується до димоходу і покрівельного матеріалу за допомогою саморізів з прес-шайбою.

М'яка покрівля

Для м'якої покрівлі, наприклад, для бітумної черепиці, використовуються два види примикання - відкрите і закрите, хоча другий варіант використовують дуже рідко, так як він досить складний у монтажі і не зовсім практичний в експлуатації, тому, ми приділимо увагу першим способом. У даній ситуації, як вентиляційні труби на даху, так і димоходи примикають до покрівельного матеріалу за тим же принципом, що і металочерепиця, тобто, за допомогою фартуха і різного роду герметиків (читайте також статтю Фітинги для труб: види і пристрій).

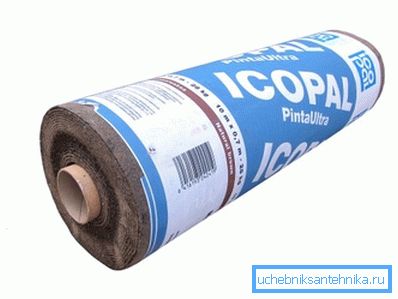

Тільки для м'якої покрівлі фартух робиться не з металу, а з ендового килима, який укладається під бітумну черепицю.

Принцип укладання м'якого фартуха полягає в тому, щоб черепиця злилася з ним в одне ціле, і в місцях примикання покрівельного матеріалу до килима не було затікань, а також вода не повинна стікати в горищне приміщення по трубі, отже, від килима на димохід роблять напуск.

Для фіксації тут використовують різні бітумні мастики, але не всі себе виправдовують - через той чи інший проміжок часу відбувається відшарування і тоді вода проникає крізь тріщини.

Практика підказує, що для цієї мети дуже добре підходить клей К-36 від Katepal, який служить досить довго, не боїться перепадів температури, ультрафіолетового випромінювання і вологи.

Примітка. Тут є один дуже важливий момент - це примикання до димоходу килима - якщо з бітумною черепицею адгезія буде чудовою, то цього не можна сказати про цегляній стінці димоходу. Отже, щоб створити умови для адгезії, трубу в місці примикання обробляють ґрунтовкою і дають їй можливість повністю просохнути.

Ондулін

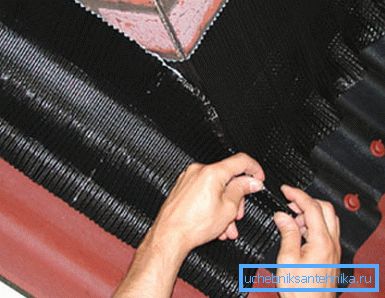

Для закладення примикань на даху, критою ондулином, можна використовувати фірмові матеріали, такі, як ізолента Ондуфлеш-супер і фартух покриття Ондулін. Принцип монтажу залишається той же, що і для м'якої або жорсткої покрівлі - тут важливо дотримати герметизацію примикання, як це показано на фото вгорі.

Монтаж фартуха здійснюється не тільки за допомогою ізоляційної стрічки, але і саморізів з прес-шайбою, якими фартух фіксується до ондулін (при необхідності можна також використовувати різні мастики або той же клей К-36 від Katepal).

висновок

За великим рахунком закладення труби на даху з шиферу, ондуліна, металевого або м'якого покриття проводиться за одним принципом - місця примикання повинні бути герметичні не тільки на горизонтальній, а й на вертикальній площині (заворот на трубу). У деяких випадках в якості фартуха, особливо для м'яких покриттів, використовують руберойд, укладаючи його на розплавлений бітум.
