Труба нкт: сфера застосування та особливості вироби

Насосно-компресорна труба НКТ по ​​ГОСТу 633 80, призначена для відкачування зі свердловин газу, нафти, рідин, а також для транспортування речовин різного призначення. Крім того, продукція успішно застосовується для обслуговування родовищ і ремонтно-технічних робіт.

типи продукції

Виробники пропонують кілька високотехнологічних видів продукції.

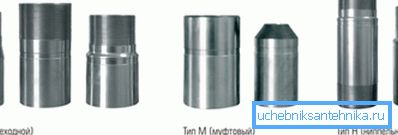

Що випускають виробники

1. Вироби з гладкими кінцями. Це високо герметичні аналоги. На виготовлення основи і з'єднувальних муфт для труб йде сталь з маркуванням міцності: К, Е, Л, М.
2. Продукція зі забезпеченими різьбленням кінцями, висадженими назовні. На один їх кінець нагвинчують сполучну муфту. В даному випадку застосовується марка стали для труб НКТ: Д, К, Е, Л, або М. Для підвищеної герметичності і стійкості до корозії різьблення покривається спеціальним мастилом.
3. Безмуфтова труби, що позначаються НКБ. Зберігають герметичність при підвищеному тиску до 50 мПа. Висаджені назовні кінці забезпечують надійне і міцне з'єднання. Підсилюють ефект розташовані за розбій з меншим діаметром конічні ущільнювачі. Матеріал укомплектований трапецеїдальним типом різьблення.
4. Муфтові аналоги з маркуванням НКМ. Розраховані на тиск до 50 мПа, а з'єднання відповідає міцності саме труби до 90%. Вони також випускаються з трапецеидальной різьбленням.
5. Насосно-компресорні вироби зі сплавів алюмінію. Дане виробництво НКТ труб пропонує стійкі до сірководневим корозій матеріали.

Зверніть увагу! Це вигідно відсутністю необхідності застосування антикорозійних інгібіторів. У наявності й інші плюси алюмінію. Так, метал при малій вазі має міцність в 2,5 рази перевищує сталеві аналоги. Це дозволяє відчутно подовжити магістраль.

1. Продукція зі спеціальним покриттям. Воно захищає поверхню не тільки від корозії, але і перешкоджає відкладенням гіпсових солей і парафіну. Інструкція рекомендує застосовувати продукт там, де часті ремонти проблематичні і недоцільні. Зсередини труба покривається лаками, емалями або рідким склом.
2. склопластикові труби. Їх використовують для нагнітальних ППД свердловин, а також для газліфтних, утилізаційних систем і видобувних УЕЦН свердловин.

особливості конструкції

1. Гладка НКТ труба 73 і 89 (цифри позначають діаметр в міліметрах) комплектується трикутної (10 ниток / дюйм) або трапецеїдальної (6 ниток / дюйм) різьбленням.
2. Гладкі аналоги, перетином 60 і 114 мм, а також муфти до них, випускаються з різьбленням трикутної форми.
3. Виробники також випускають і гарячодеформовані безшовні вироби.

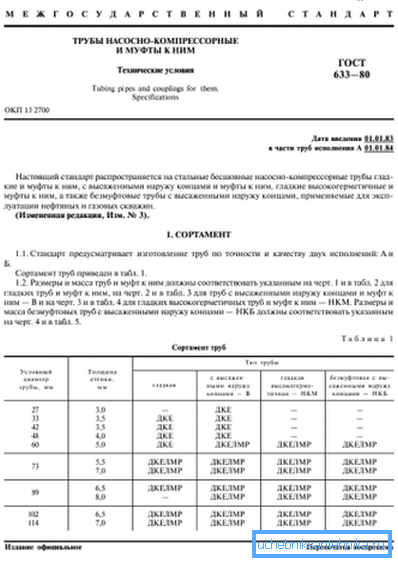

4. Як передбачає ГОСТ на труби НКТ, до нарізки різьблення продукт інспектується магнітоіндукціонний приладом.

Вимоги з транспортування і експлуатації

Для якісної експлуатації продукції протягом передбаченого стандартами терміну слід дотримуватися певних правил.

1. Навіть якщо ви придбали труби бу НКТ, не допускається скидати їх з кузова. Для навантаження, розвантаження обов'язково застосовується кран.

Зверніть увагу! Транспортувати матеріал волоком, без спецтехніки, а також допускати провисання і згинання - категорично не рекомендується. Без спеціалізованої трубовозкі в цьому випадку не обійтися.

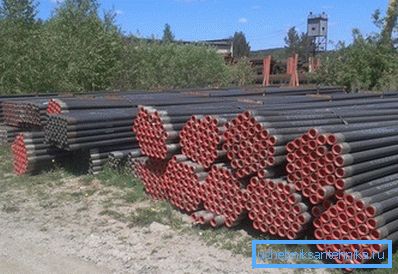

1. Не можна укладати продукцію безпосередньо на майданчик для зберігання. Під труби НКТ 73 б у тощо., Обов'язково підкладають бруски з дерева. Тільки в такому випадку вони будуть захищені від провисань і забруднень. На різьбу при цьому нагвинчують оберігають кільця.
2. Перед застосуванням труби необхідно проінспектувати на якість і відсутність дефектів. Для цього по ним по черзі пропускають спеціальний шаблон. Його діаметр менше внутрішнього діаметра труби на 2-3 мм, а довжина до 100 мм. До моменту виходу шаблону нижній кінець вироби потрібно утримувати.
3. Якщо ви проводите всі роботи своїми руками, перед згвинчуванням труб обов'язково очистіть ніпеля і різьблення на трубах щіткою по металу. Потім різьблення змащується спеціальним мастилом.
4. Категорично заборонено використовувати молоток або кувалду для полегшення відгвинчування з'єднувальних муфт.

послідовність використання

Існують досить суворі норми не тільки зберігання, а й використання даної продукції.

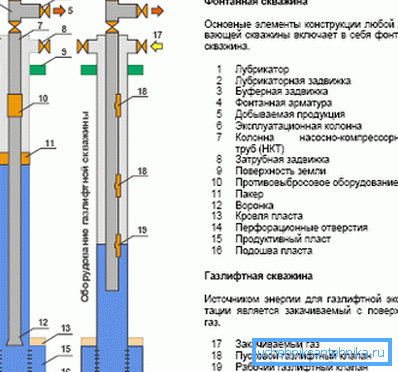

1. У готову свердловину НКТ вводять тільки після того, як введені обсадні труби зацементовані. Для успішного введення, а також фіксування колони використовують Паркер.
2. Продукцію відрізняє не тільки ціна, але і типи. Залежно від виду викачується флюїду і від способу викачування, застосовується певний тип труб.
3. Якщо запланована одночасна видобуток з однієї свердловини, допускається встановлення колон з різними ступенями продуктивності. Такі свердловини називають подвійними.
4. НКТ періодично витягають для заміни або ремонту. Це відрізняє їх від обсадних труб, що фіксуються в свердловині цементом. Після планового ремонту навіть вироби б у 89 не втрачають працездатності, і зберігає закладені характеристики.
5. На об'єктах з небажаним простоюванням системи під час профілактичних або ремонтних робіт рекомендується монтувати багатофункціональні НКТ.

стандарти відповідності

Продукція повинна відповідати наступним параметрам.

1. Забезпечення оптимального потоку.
2. Поверхневе тиск потоку має бути максимальним.
3. Труби НКТ для забору рідких речовин зобов'язані володіти стійкістю до корозії протягом усього експлуатаційного терміну.
4. Передбачено стандарт міцності на розтягнення.
5. Матеріал забезпечується стійкістю до механічних впливів.
6. Труба повинна бути забезпечена необхідною стійкістю до ерозії.

висновок

Навіть якщо на об'єкті застосована труба НКТ 60 б у, а також 73 і 89, можна бути спокійним за забезпечення гідної якості роботи системи. Виробник гарантує ефективність при дотриманні норм і вимог. Більше інформації в відео в цій статті, де тема розгорнута наочно.
