Труба нпвх: нормативні документи та особливості застосування

Якою має бути труба НПВХ по ГОСТу Р 51613-2000? Де застосовуються ці труби? Як вони монтуються? Чи є у матеріалу якісь особливості, які слід враховувати при монтажі? Спробуємо знайти відповіді.

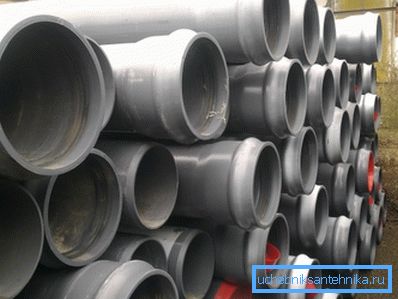

Труби на фото зроблені відповідно до вимог ГОСТ Р 51613-2000.

вивчаємо ГОСТ

Сюрприз, сюрприз

Ми звикли до того, що при монтажі санітарно-технічного обладнання труби з НПВХ (непластифікованого полівінілхлориду) застосовуються переважно в якості каналізаційних. При цьому каналізація - що внутрішня, що зовнішня - в основній масі робиться самопливної.

Вивчення нормативних документів принесе нам несподіване відкриття: ГОСТ Р 51613-2000 - єдиний державний стандарт, за яким виробляються труби з ПВХ. Причому будь-яка виготовлена ​​відповідно до нього труба - напірна.

Втім: зрозуміло, немає ніяких перешкод для використання напірних труб при прокладанні безнапірної каналізації. Єдине, що може бентежити потенційного замовника або покупця - надлишкова товщина стінок і, відповідно, не найскромніша ціна.

вимоги

Сформульована стандартом область застосування виглядає досить розпливчасто: вироби призначені для транспортування води, в тому числі питної, і інших рідких і газоподібних речовин. Очевидно, ніяких перешкод для застосування труб при прокладанні каналізації немає.

Отже, якими нормами повинна відповідати каналізаційна ПВХ труба?

  • Робочий діапазон температур становить всього-то від 0 до +45 градусів. Стоп, вже почалася плутанина. Чому ж тоді у труб в магазинах вказано куди більш широкий діапазон температур? Ключове слово - напірні. При підвищеному тиску пластик робиться більш крихким в мороз і пластичним при нагріванні.
  • Можливі такі варіанти виготовлення труб:
  • Без розтруба.
  • З розтрубом під клейове з'єднання.
  • З розтрубом під гумовий кільцевої ущільнювач. При складанні безнапірних каналізаційних стічних систем, як правило, використовується саме такий спосіб з'єднання.

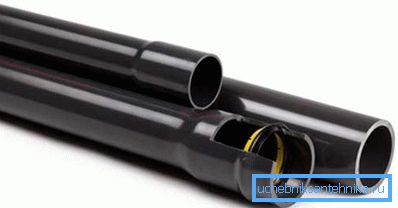

Всі три види представлені на знімку.
  • Номінальний діаметр, передбачений стандартом, може становити від 10 до 315 мм при товщині стінки 1,5 - 23,2 мм. Кожному типорозміру відповідає кілька варіантів SDR (стандартного розмірного відношення). Чим менше SDR (він обчислюється як дріб з діаметром в чисельнику і товщиною стінок в знаменнику), тим більше робочий тиск напірного трубопроводу.

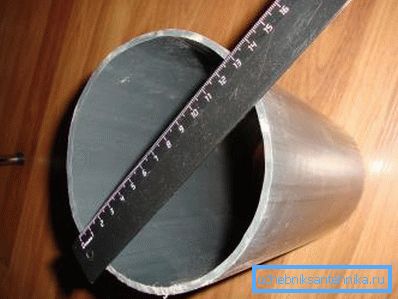

SDR - відношення діаметра труби до товщини її стінки.

Наведемо залежність максимального робочого тиску від товщини стінок і SDR при найбільш ходовому для каналізації номінальному діаметрі - 110 мм:

Товщина стінки, мм SDR MOP (максимальний робочий тиск), МПа
2,7 41 0,63
3,4 33 0,8
4,2 26 1,0
5,3 21 1,25
6,6 17 1,6
8,1 13,6 2,0
  • Вироби виробляються в відрізках довжиною не менше 4 і не більше 12 метрів.

Втім: за погодженням із замовником довжина може бути зменшена або (якщо буде вирішена проблема транспортування) збільшена.

Як маркуються напірні каналізаційні труби НПВХ та інші напірні труби з полівінілхлориду?

В позначенні повинні бути присутніми:

  1. Слово труба;
  2. Матеріал, з якого вона зроблена (НПВХ 100 для полівінілхлориду, розрахованого на максимальне напруження в стінках труби 10 МПа, і НПВХ 125 - для 12,5 МПа);
  3. Вид розтруба (в його відсутність - не вказується);
  4. SDR;
  5. Тире;
  6. Номінальний діаметр;
  7. Товщина стінки;
  8. Призначення (питна або технічна);
  9. Назва стандарту.

Так, труба з маркуванням НПВХ 125 Р SDR17 225х13.4 питна ГОСТ Р 51613-2000 - виріб, розраховане на максимальне напруження в стінках в 12,5 МПа; забезпечене розтрубом під гумовий ущільнювач; володіє ставленням діаметра до товщини стінки, рівним 17, при діаметрі 225 і товщині стінок 13,4 мм; призначене для питної води.

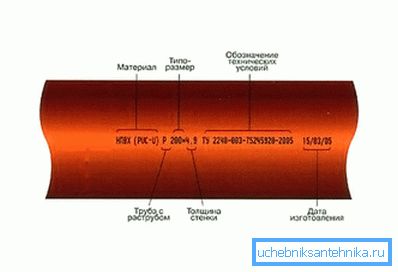

Вироби, вироблені за ТУ, мають схожу маркування.

Особливості

Що варто враховувати при прокладанні каналізації своїми руками з використанням полівінілхлоридних труб і фасонини?

ПВХ - досить крихкий матеріал. Труби можна монтувати з натягом і вигинами; сильні удари в процесі робіт теж неприпустимі.

На відміну від чавуну, ПВХ пропускає і навіть посилює звуки. Злив води з унітазу сусідів зверху буде добре чути в нічній тиші. Частково проблема вирішена в так званій безшумної каналізації: багатошарова структура і підвищена товщина стінок непогано гасять шум.

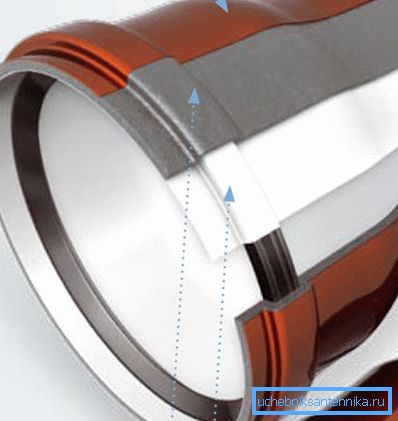

Товсті тришарові стінки перешкоджають поширенню звуку.

Стійкість до високих температур обмежена навіть у самопливної каналізації. При промиванні радіаторів в суворі зими, коли температура теплоносія доходить до максимальних передбачених СНиП 95С, воду з радіатора краще не скидати в пластиковий каналізаційних стояк.

Порада: якщо більше її скинути нікуди, допоможе проста хитрість. Направте струмінь в ванну і включіть холодну воду. Суміш, яка потрапить в каналізацію, матиме безпечну температуру.

Що ще можна порадити монтажника санітарно-технічного обладнання стосовно полівінілхлориду?

  • При монтажі стояків труби і компенсуючі патрубки обов'язково фіксуються хомутами під горловиною. Альтернатива - закладення розтруба в перекритті.

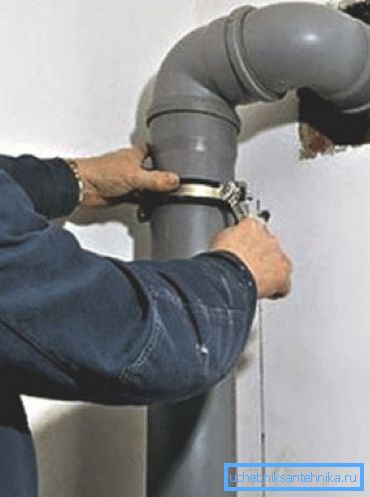

Хомут фіксує розтруб, запобігаючи його зміщення під власною вагою.
  • При складанні розтрубних з'єднань варто нанести на внутрішню поверхню розтруба перед ущільнювачем смужку силіконового герметика. Інструкція пов'язана з тим, що гума з часом сохне і втрачає еластичність; герметик запобіжить течі.
  • Горизонтальні ділянки фіксуються підвісами або хомутами з кроком не більше 10 діаметрів: 50 см для 50-міліметрової труби і так далі. При більшому кроці труба може провиснути через 2-3 роки, створивши ділянки з контр-уклону.
  • Різати пластик краще ножівкою по металу або болгаркою з будь-яким ріжучим кругом. Ножівка з великими зубами залишить грубі задирки, а при недбалості може розколоти край різу.
  • Перед тим, як вставити обрізану за місцем трубу в розтруб, не забудьте зняти фаску зсередини і зовні. Цим ви зменшите необхідне для складання зусилля і уникнете освіту засмічень в подальшому.

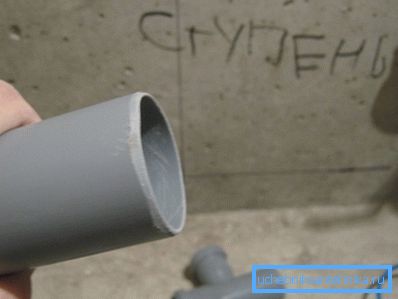

Знята фаска полегшить складання з'єднання.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві у виборі і самостійному монтажі сантехнічного обладнання. Як завжди, в відео в цій статті можна знайти додаткову інформацію. Успіхів!
