Труба pn20: особливості та їх переваги

21-01-2018
Труби

Поліпропіленова труба PN 20 служить для монтажу систем холодного і гарячого водопостачання з максимально можливим тиском робочого середовища в 2 Мпа. Їх також можна застосовувати для мереж «теплих підлог» і в промислових конструкціях для перекачування стисненого повітря і хімічних сумішей. Такі трубопроводи можуть витримувати температуру внутрішнього середовища до + 95 °.

Виробляється продукція з популярної різновиди поліпропілену, а точніше - його рандом сополімеру.

Ця продукція дуже популярна зараз.

властивості матеріалу

Коли рандом сополімери були винайдені - це стало проривом в сфері застосування пластиків. Головне достоїнство цього різновиду полімерів - їх прекрасна стійкість до екстремальних температур, як негативним, так і дуже високим.

Продукція з даного матеріалу з'явилася на будівельному ринку відносно недавно. Однак вона стала дуже затребуваною, завдяки своїм відмінним властивостям.

Переваги цього різновиду поліпропілену

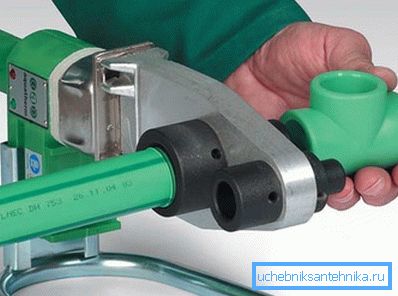

На фото - зварювання елементів.

Популярність матеріалу виникає з його унікальних механіко-фізичних властивостей. Екструдовані елементи з статистичного ПП, тобто його рандом сополімеру, гранично надійні.

Нижче технічні характеристики труби PN20:

  • відмінні показники еластичності;
  • міцність;
  • низький рівень адгезії;
  • стійкість до різних типів корозії;
  • інертність (відсутність руйнівного взаємодії) до хімічно агресивних речовин;
  • стійкість до ударних впливів;
  • низький ступінь теплопровідності;
  • хороші показники звуко- і вібропоглощенія.
Залежність температури робочого середовища і терміну служби труб.

Технічні характеристики поліпропіленової труби PN20 повідомляють цього виробу оптимальні споживчі якості.

  1. Для складання інженерних систем з такої продукції не потрібно застосовувати дороге обладнання. Температура, при якій даний полімер розм'якшується, становить +132 ?. Це дає можливість створювати герметичні сполучення стиків без використання високотемпературного типу зварювання.
  2. Інертність до агресивних середовищ і стійкість матеріалу до корозії, гарантують відсутність проникнення в транспортуються речовини небажаних домішок.
  3. Внутрішній простір інженерних систем з таких елементів не заростає вапняними і сольовими відкладеннями, так як матеріал має низьку адгезію.

Зверніть увагу! Характеристики труби PPR PN20 такі, що вона має невисокий коефіцієнт теплопровідності. Ця обставина знижує теплові втрати при транспортуванні теплоносія, що дає можливість економії фінансових коштів.

Сфера використання

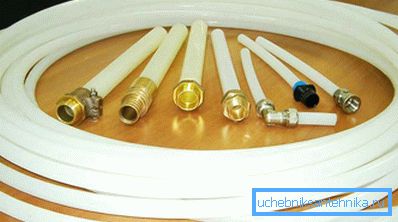

Продукція для теплих підлог.

Труби з поліпропілену стали чудовою альтернативою аналогам з металу. Перш за все - по надійності, довговічності, простоті монтажу і легкості технічного обслуговування.

Вибираючи різновид даного типу виробів, слід, в першу чергу, брати до уваги такі їх параметри

  1. Яке робочий тиск інженерної системи труби можуть витримати.
  2. До якої температури внутрішнього середовища мережі, максимально, вони пристосовані.

Використання всіх видів пластикових труб регламентує СНиП №2.04.01 / 85.

  1. Інструкція повідомляє про те, що при їх застосуванні робоча температура води в системі гарячого водопостачання не повинна бути більше +75?. На короткий час даний показник може перевищити +95 градусів.
  2. При цьому температурному режимі і тиску в системі 2 Мпа, термін служби труб дорівнює 25 років. У мережах для холодної води він становить 50 років.
  3. Якщо робочий тиск в системі буде вище, період експлуатації труб зменшується.

Як здійснюється складання поліпропіленових трубопроводів

  1. Для трубопроводу з рандом сополімеру доступні всі різновиди монтажу. Його можна прокласти своїми руками у відкритому вигляді, замурувати під штукатурку або зібрати в спеціальному каналі або шахті.
  2. Єдина умова полягає в тому, що монтувати інженерні системи з поліпропілену можна при температурі навколишнього середовища не менше -10 градусів.

Зверніть увагу! З'єднання елементів системи здійснюється, найчастіше, за допомогою методу дифузійної зварювання. Якщо необхідно стикувати поліпропіленові труби з металевими аналогами, використовуються перехідні фітинги.

діаметри виробів

Виробники фітингів і труб випускають ППН різних діаметрів. У таблиці нижче представлений асортимент виробів.

Діаметр номінальний Діаметрнаружний товщина стінок Діаметр внутрішній Місткість води / теплоносія Массаізделія
мм мм мм мм л / м кг / м
20 20 3,4 13,2 0,137 0,172
25 25 4,2 16,6 0,216 0,266
32 32 5,4 21,2 0,353 0,434
40 40 6,7 26,6 0,556 0,671
50 50 8,3 33,2 0,866 1,050
63 63 10,5 42,0 1,385 1,650
75 75 12,5 50,0 1,963 2,340
90 90 15,0 60,0 2,827 3,360
110 110 18,3 73,2 4,208 5,040

маркування продукції

Пластикові труби маркуються по нижченаведених якостей:

  • типу і різновиду полімеру;
  • зовнішньому діаметру;
  • можливо поділ і по товщині стінок.

Так, якщо виріб марковано, як РР-32, це означає, що його номінальний діаметр становить 32 мм. Характеристики труби FRP PN 20 зашифровані в буквах і цифрах.

Вони говорять про те, що виріб з рандом сополімеру поліпропілену армовано скловолокном і має діаметр 20 мм.

Крім озвучених параметрів маркування продукції вказує і оптимальні для неї температуру і тиск.

Різновиди труб з поліпропілену

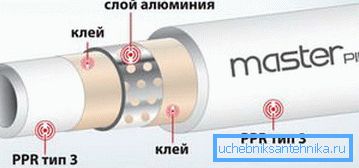

Конструкція армованого аналога PP-CR.

На даний момент проводяться труби з таких різновидів поліпропілену і додаткових матеріалів:

  • PP - це звичайний поліпропілен;
  • труба FRP PN 20 - це армований скловолокном пластик (fibre reinforced plastic);
  • M-PP - вироби з морозостійкого блок-сополимера ПП;
  • PP-R - рандом сополімер поліпропілену;
  • PP-CR - статичний сополімер ПП третього типу для систем опалення та гарячого водопостачання;
  • PP-RСT - особливий різновид рандом сополімеру ПП, має гексагональну структуру кристалічної решітки, завдяки цьому, має кращі характеристики.

висновок

Поліпропіленова продукція марки PN-20 зараз дуже затребувана. Ціна її оптимальна, а характеристики дають можливість облаштовувати інженерні мережі будь-якого типу.

Відео в цій статті містить ще багато інформації.
