Труба ппм і її особливості

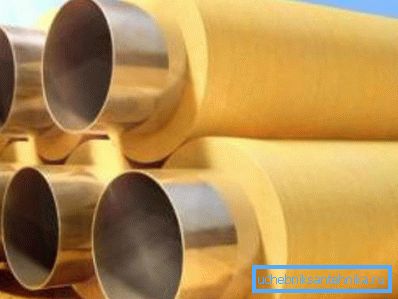

Основною проблемою сталевого трубопроводу є несприятливий вплив навколишнього середовища, яке призводить до корозії. Щоб вирішити цю проблему виробники випускаю труби в пенополімермінеральной (ППМ) ізоляції. У даній статті ми розглянемо, якими властивостями володіє труба ППМ, і вивчимо область застосування цього виробу.

Особливості труби ППМ

Загальні відомості

Пенополімермінеральная оболонка для труб виготовляється зі спіненого полімеру, в який додають мінеральні наповнювачі, в якості яких може використовуватися:

• зола;
• пісок;
• Шлаки.

Завдяки цим добавкам підвищується жорсткість оболонки і міцність, що робить її несприйнятливою до механічних впливів. Крім того, особливістю самого пінополіуретану є водонепроникність, що поєднується з паропроникністю.

Виробники наносять даний матеріал на трубу з зовнішнього боку.

Причому, оболонка містить три шари:

• Антикорозійний внутрішній шар - товщина 5 - 10 мм.
• Безпосередньо теплоізоляція.
• Захисний зовнішній шар, який володіє підвищеною щільністю. Його товщина становить 10 - 15 мм.

Що стосується самої труби, то ізоляція може наноситися на вироби, які відповідають вимогам ГОСТ 8731, 10704, 8733 і 20295. Тобто це можуть бути зварні або безшовні труби діаметром від 32 до 820 мм і довжиною до 12 м.

Зверніть увагу! Довжина неізольованих кінців становить 150 мм при діаметрі до 219 мм включно, і 200 мм при діаметрі 273 - 1020 мм.

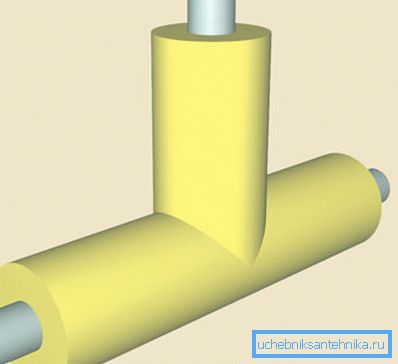

Крім труб, ізоляцією покривають:

• переходи;
• відводи;
• Трійники для з'єднання труб, а також деякі інші фасонні елементи.

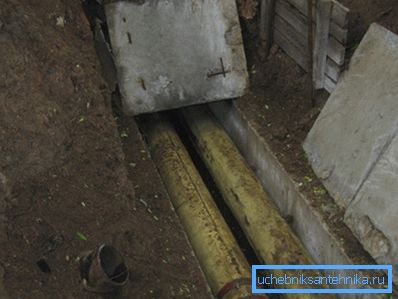

Труби в ППМ ізоляції набули широкого поширення при монтажі теплотрас, а також водопроводів гарячого водопостачання, де важливо зберегти теплову енергію в процесі транспортування теплоносія. Причому, ці труби внесені навіть в СНиП 41-02-03 як можливий варіант при прокладці тепломережі з температурою теплоносія, що не перевищує 140 градусів за Цельсієм.

Допускаються всі види їх прокладки:

• Підземна безканальна;
• Підземна канальна;
• Надземна.

Слід зазначити, що дана продукція розроблена вітчизняними фахівцями, які врахували кліматичні та інші деякі особливості. Тому, можна сказати, що ця продукція є адаптованою до експлуатації в нашій країні.

характеристики ізоляції

Основні технічні характеристики ППМ ізоляції труб представлені нижче:

переваги

Пенополімермінеральная оболонка має безліч переваг перед іншими видами утеплювачів для теплових мереж. Це пов'язано не тільки з властивостями використовуваних матеріалів, а й особливостями конструкції, завдяки яким вона відповідає основним вимогам експлуатації в тепломережах.

Зокрема можна виділити наступні моменти:

• Матеріал не "злежується» в процесі експлуатації. Іншими словами, під час всього терміну експлуатації товщина утеплювача залишається незмінною.
• Водопоглинання пенополімермінеральной оболонки набагато нижче того ж показника мінеральної вати.
• ППМ ізоляція має закриточарункову структуру, завдяки чому надійно захищає сталевий трубопровід від корозії (За умови використання додаткової антикорозійного захисту). Крім того, відпадає необхідність покривати його своїми руками поліетиленовою або сталевою оболонкою.
• Коефіцієнт теплопровідності даної ізоляції в кілька разів нижче, за аналогічний показник увлаженной мінеральної вати. В результаті тепловтрати через пенополімермінеральную ізоляцію набагато менше, ніж через мінвату. Тому в реальних умовах ППМ покриття набагато ефективніше, ніж утеплювачі для труб на основі мінеральної вати.
• Більш низька ціна, ніж на такий поширений тип ізоляції як ППУ.
• Покриття збільшує термін служби трубопроводу, який складає більше 30 років, а також знижує витрати на його обслуговування.
• Знижує ймовірність виникнення аварій.
• У випадку протікання, немає необхідності міняти покриття, так як воно висихає і при цьому зберігає свої властивості.
• Не вимагає установки ОДК системи.

недоліки

Так як ідеальних матеріалів не існує, труби з даної ізоляцією так само мають деякі недоліки, найбільш серйозними з яких є:

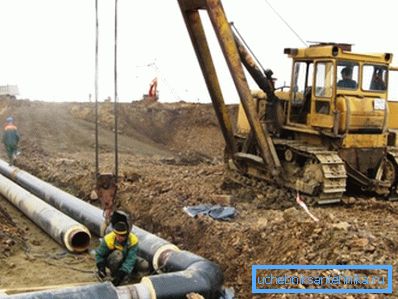

• Велика вага, в результаті чого їх транспортування пов'язана з додатковими витратами. Крім того, інструкція по їх укладання має на увазі використання вантажопідйомної техніки.
• ППМ має більший коефіцієнт теплових втрат, ніж ППУ, так як теплопровідність пенополімермінеральной ізоляції на 10-20 відсотків більше.
• Теплоізоляція ППМ в повному обсязі герметична, тому трубопровід необхідно додатково обробляти антикорозійним засобом.

Зверніть увагу! Максимальний тиск в трубопроводі, виконаному з ППУ труб, не повинна перевищувати 2,5 мПа.

висновок

ППУ ізоляція для труб має ряд переваг перед іншими видами утеплювачів, зокрема, її можна використовувати для відкритих систем без додаткових кожухів. Але головне - вона дозволяє зберегти теплову енергію теплоносія з мінімальними втратами, що є основним завданням будь-якого утеплювача.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
