Труба вгп: технічні характеристики, поділ на класи і групи

Водогазопровідні металеві труби виготовляються згідно з існуючим ГОСТу і використовуються для спорудження газопровідних, водопровідних, опалювальних систем і інших більш складних конструкцій. Таким виробам властиві певні параметри, з якими слід ознайомитися перед початком експлуатації.

Цим ми і займемося в даній статті.

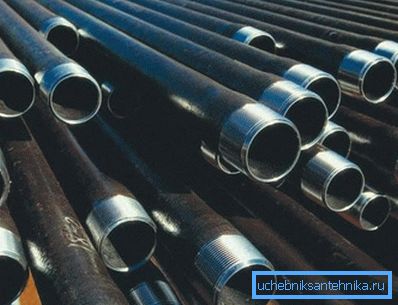

Особливості водогазопровідних труб

Розглянуті вироби можуть мати різні варіації згідно з деякими параметрами:

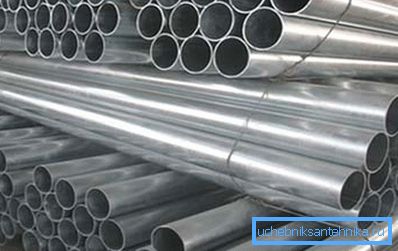

Порада: якщо ви плануєте використовувати такі труби в системі, що контактує з водою, то рекомендується вибирати оцинковані моделі. Їх ціна хоч і вище, зате і прослужать вони завдяки стійкості до корозійних процесів набагато довше.

Технічні дані

Давайте вивчимо технічні характеристики труби ВГП по ГОСТ 3262 75:

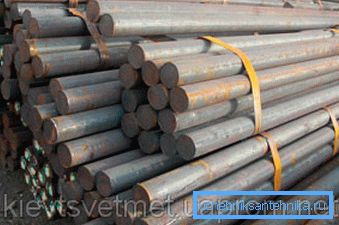

1. Матеріал виготовлення - сталь відповідно до ГОСТу 1050.

1. Розміри труби ВГП по ГОСТ 3262 75 в довжину зазвичай складають від 4 до 12 метрів.

Також вони можуть бути:

• мірної довжини;
• кратної мірної довжини;
• немірної довжини.

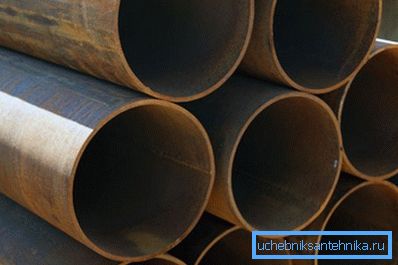

1. Внутрішній діаметр може варіюватися від? до 6 дюймів.

1. Зовнішній діаметр - від 10,2 до 165 міліметрів.
2. Вага погонного метра залежить від перетину і, відповідно, може приймати значення від 0,4 до 17,81 кілограм. За ГОСТом 10706 за рахунок посилення зварного шва допускається збільшення маси на 1%.

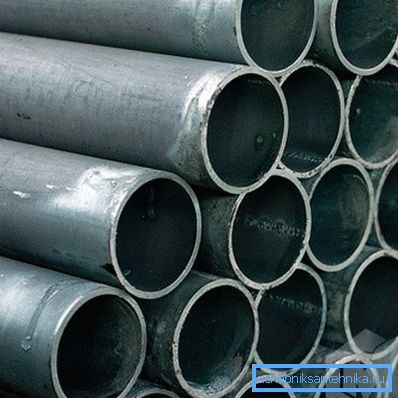

3. Умовний прохід, який позначається в маркуванні двома буквами ДУ - від 6 до 150 міліметрів.

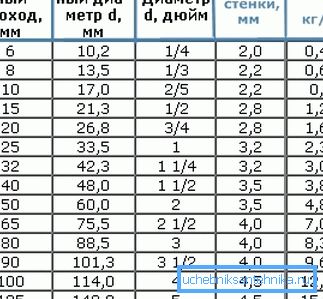

Щоб дізнатися точну вагу труби ВГП або інший важливий параметр перед її придбанням, загляньте в спеціальну таблицю, яка обов'язково повинна бути в кожному спеціалізованому магазині:

Групи

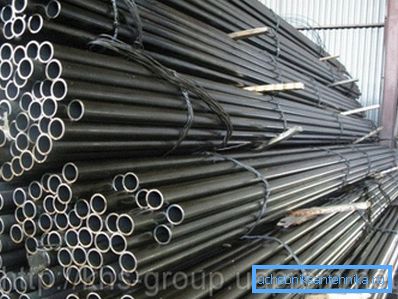

Водогазопровідні труби мають таке розділення по групах:

класи

Інструкція також передбачає наявність декількох класів:

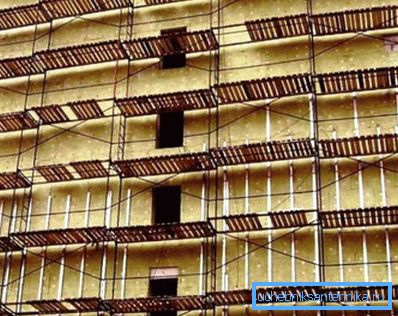

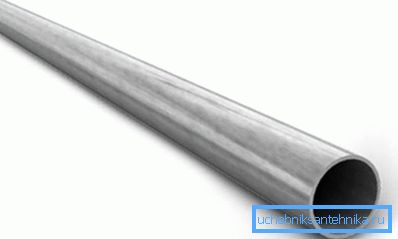

• перший. Прості за своєю структурою металеві труби без будь-яких спеціальних вимог. Застосовуються при спорудженні будівельних лісів, всіляких опор, огорож, укладанні проводів, монтажі трубопроводів газового і водяного постачання. Це найбільш поширений для використання в побуті клас.

• другий. Відмінно витримують низький і високий тиск в магістралях водопроводів, газопроводів і нафтопроводів.

Порада: в разі наявності істотного тиску в трубопроводі не рекомендується використовувати вироби нижче другого класу, так як вони можуть не витримати такого рівня експлуатації.

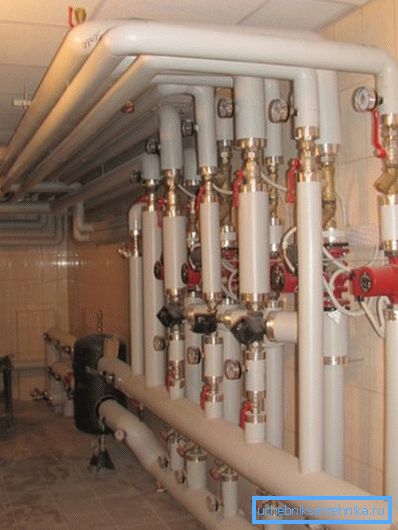

• третій. Підходять для застосування в харчовій та хімічній промисловості, печах, котлах і навіть в ядерному устаткуванні за рахунок можливості витримувати тиск при високих температурах.

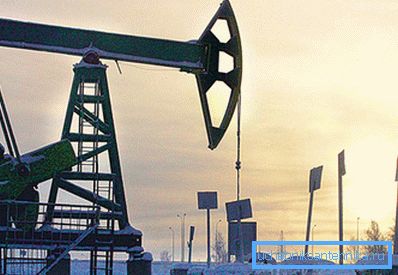

• четвертий. З їх допомогою облаштовуються родовища нафти для подальшого здійснення її видобутку.

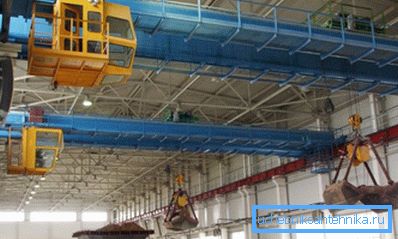

• п'ятий. Конструкційні вироби, що формують каркаси транспортного устаткування, мостових кранів, опор щогл і інших, які потребують підвищеної надійності об'єктів.

• шостий. Такі комплектуючі як підшипники, вали, поршні відчувають надзвичайні навантаження в процесі своєї експлуатації, ось при їх створенні і використовуються труби ГВП шостого класу, що виготовляються за спеціальною технологією.

висновок

Розглянуті вироби мають дуже широке поширення в різних промислових і побутових галузях. Відповідність суворим нормативам дозволяє моделям високих класів використовуватися не тільки в якості магістралей для транспортування рідин і газів, а й виступати в ролі конструкційних компонентів машинних кранів, бурових вишок та іншого складного устаткування (див.також статтю Водопровідні сталеві труби: варіанти виконання, плюси і мінуси , стандарти).

Викладені вище технічні характеристики допоможуть вам зорієнтуватися в їх різноманітності. Відео в цій статті надасть вашій увазі на додатковий розгляд матеріали, що мають безпосереднє відношення до викладеної теми.
