Труба з різьбою - виготовлення, застосування і особливості

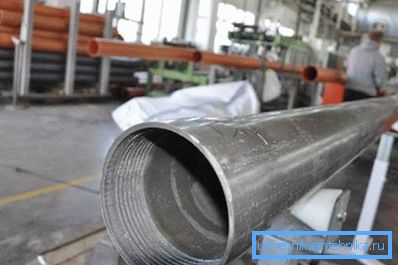

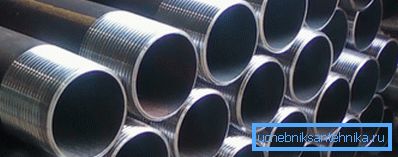

Для з'єднання металевих труб використовують кілька способів, у тому числі різьблення. Вона добре зарекомендувала себе при монтажі запірної арматури. Дана стаття буде присвячена способам нарізування внутрішньої та зовнішньої різьби на трубі, а також інструментів і пристроїв, які при цьому застосовують.
типи інструментів
В даному випадку нас цікавить трубний набір.
Він складається з:
- декількох КЛУПП, плашок і мітчиків, призначених для нарізки різьблень різних діаметрів;
- утримувача для зручності роботи;
- додаткові інструменти, в тому числі, кліщі та струбцина.
Правила нарізки
Процес ведеться за певним алгоритмом. Якщо інструкція не буде дотримуватися, поява шлюбу або поломка нарізної пристосування тільки справа часу.
Порада: дотримуйтесь правил техніки безпеки при роботі з мітчиками і плашкою, інакше це може призвести до травм рук.
Основні вимоги, які пред'являються до процесу і пристосуванням:
- Забороняється проводити нарізку тупим і несправним інструментом.
- Потрібна попередня підготовка металевої труби, для чого знімається з ділянки майбутньої різьблення шар бруду, іржі і фарби. Ви повинні очистити поверхню до металу.
- З торця виробу потрібно зняти зовнішню фаску болгаркою або напилком.
- Під час роботи на робочу поверхню труби і різці повинна бути нанесена мастило або спеціальна рідина. Наносити слід як до початку роботи, так і в процесі нарізки.
використовуємо плашку
Звичайна різьбонарізна лерка виготовляється із загартованої інструментальної сталі. Для нарізування різьблення всередині неї розташовані ріжучі кромки, між якими зроблені отвори для виходу стружки назовні. За допомогою плашки вдається за досить короткий час зробити потрібну нарізку на різних видах труб.
Процес проводять в такому порядку:
- Затисніть трубу у вертикальному положенні в лещатах або в іншому пристосуванні.
- Зніміть з зачищеною труби зовнішню фаску.
- Вставте в тримач плашку для труб потрібного діаметру.
- Змастіть різці і трубу для полегшення роботи.
- Зіставте плашку з торцем труби строго перпендикулярно осі останньої. В іншому випадку перекіс пристосування стане причиною зриву витків різьби або буде змінений її діаметр. І в тому, і в іншому випадку це буде вважатися шлюбом.
- Повертайте тримач за годинниковою стрілкою і робите нарізку на заготівлі.
- Після декількох витків відводите плашку тому, щоб видалити з неї стружку.
Порада: виконуйте роботу плавно, уникаючи ривків. Поверхня різьблення і різців не забувайте періодично змащувати.
- Зробивши останній виток, поверніть Лерка в початкове положення і знову пройдіть по різьбі.
використовуємо Клупи
Є два варіанти пристрою:

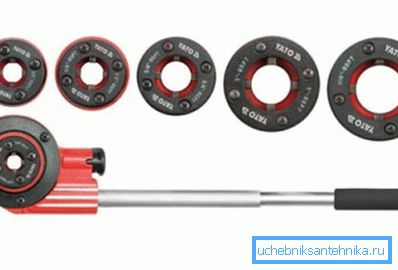

| ручний | Пристосування за своєю функціональністю таке ж, як і плашка, проте воно більш сучасне і універсальне. У комплект входить тримач і змінні різці, які розміщують в його пазах.Ето дає можливість за короткий час міняти різці, коли вони затупились. Крім того, Клупи вимагає менше зусиль при нарізці. В процесі роботи КЛУПП потрібні менші зусилля для створення різьблення. Працювати з пристосуванням легше і безпечніше, бо всередині держателя є напрямні для точності. Більш досконалі варіанти інструменту оснащуються тріскачками, які дозволяють, обертаючи тримач лише в одному напрямку. Нарізкарізьблення на трубі проводиться в такій послідовності:
|
| електричний | В даному випадку інструмент забезпечений електродвигуном, який дозволяє процесу нарізування різьблення відбуватися дуже швидко, без зусиль і максимально якісно. Тому його ціна буде дорожче ручного варіанта.Заготовку перед початком роботи необхідно зафіксувати в струбцине, що йде в комплекті, і натиснути кнопку «Пуск». Нарізкарізьблення відбудеться за кілька секунд. Зручність обладнання в тому, що не потрібно використовувати для фіксації потужні лещата, чим досягається також мобільність інструменту, який може сам кріпитися до труби. |
Порада: не забувайте періодично змащувати поверхні під час роботи.
використовуємо мітчик
Так називають ріжучий інструмент, який представляє собою загартований гвинт. Він має кілька поздовжніх гвинтових або прямих канавок, що створюють ріжучі кромки. Конструкція складається з робочої частини і хвостовика, який спливає квадратом.

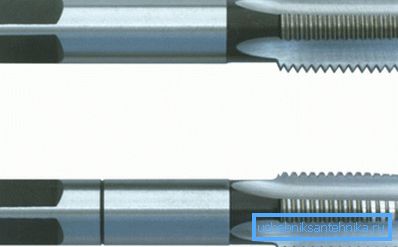

Для правильного підбору мітчика необхідно знати точний внутрішній діаметр заготовки. Для роботи вам знадобиться два інструменти, перший - для зняття чорновий стружки, приблизно 70%, другий - чистової різьблення (30%).
Тому на першому етапі пройдіть внутрішній діаметр метчиком №1, а потім закінчите роботу №2. При цьому не забувайте, що і трубу, і мітчик необхідно змащувати мастилом, наприклад, машинним маслом.
причини шлюбу
Неприємності трапляються в будь-якій роботі, однак, якщо справа стосується різьблення, виріб після цього більше не придатне до експлуатації. Фахівці тому рекомендують проводити нарізування різьблення максимально акуратно.
Нижче розглянемо основні причини, за якими може трапитися шлюб:
- Застосовувався неякісний інструмент. Пам'ятайте, що тупі або іржаві різці можуть привести до псування заготовки, які не нарізавши якісну різьблення.
- Без мастила витки будуть зриватися і на них нерідко виникають тріщини.
- Великі фізичні зусилля здатні спровокувати зрив різьби.
- Діаметр плашки і КЛУПП не підходить по діаметру заготовки.
висновок
Різьбові з'єднання труб давно і міцно увійшли в будівельну індустрію. Їх використання при сполученні труб дає можливість швидко створювати систему водопостачання, газу або опалення. Під час виготовлення різьблення слід використовувати тільки якісний інструмент, а також дотримуватися технологію процесу. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
