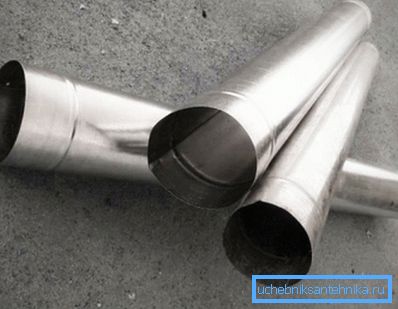

Незважаючи на безліч різних жерстяних заготовок, які продаються в будівельних супермаркетах, іноді при монтажі водостоків, вентиляції або інших подібних інженерних систем виникає необхідність в установці деталей нестандартної конфігурації або розміру. Тому багато домашні майстри цікавляться, як зробити трубу з жерсті своїми руками.
Особливості використовуваного матеріалу
До того як починати роботу, доцільно уважно ознайомитися з особливостями матеріалу, з якого передбачається конструювати трубу. Жесть - це звичайний лист сталі товщиною від 0,1 до 0,7 мм. Його формують шляхом послідовного прокату заготовки через вальці прокатного стану.
Однак на цьому обробка не закінчується. Для того щоб захистити отриманий лист від впливу корозії, його необхідно покрити шаром іншої речовини, яка не окислюється на повітрі.

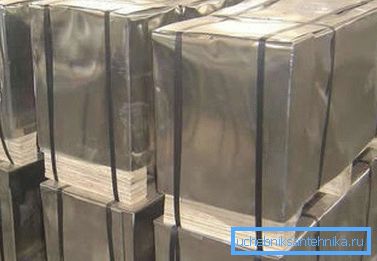

В результаті на склад готової продукції надходять сталеві листи, ширина яких згідно ГОСТ може становити 51,2-100 см, покриті надтонкою шаром цинку, хрому або олова.
Зверніть увагу! Матеріал виходить дуже пластичним, що дозволяє обробляти його в домашніх умовах. З іншого боку, при облаштуванні ребер жорсткості ви можете отримати конструкцію, яка за міцністю не поступається більш товстої сталі.
З огляду на, що ціна на жерсть також невисока, її часто використовують для виготовлення безлічі різних деталей складної форми.
необхідні інструменти

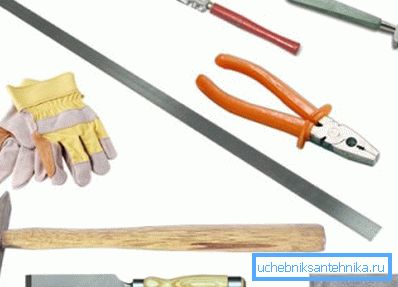

Для різання і згинання листів бляхи не потрібно прикладати великих зусиль. Проте, не зайвим буде озброїтися спеціальними інструментами і пристосуваннями, перелік яких наведено в таблиці.
| інструмент | призначення |
| Ножиці по металу | Використовуються для того, щоб розрізати лист жерсті на заготовки потрібного розміру. Максимальна товщина матеріалу, як ви знаєте, 0,7 мм, тому досить прикласти лише незначне м'язове зусилля. |
| Киянка | Можна замінити її гумовим молотком, а також сталевим інструментом з гумовими накладками, які не залишають на жерсті вм'ятин під час використання. |
| плоскогубці | Використовуються для виконання згинів. Можна замінити кліщами. |
| Верстат | Для розмітки і різання необхідно розташовувати лист жерсті на рівній поверхні. Найкраще використовувати столярний верстат, але можна виконувати порізку і на підлозі, очищеному від крупного сміття. |
| калібрів елементи | Їх роль виконує толстостенная сталева труба діаметром близько 100 мм (або деревина круглого перетину) і сталевий куточок шириною в 75 мм. Його закріплюють на краю верстака або затискають в столярних лещатах. Труба знадобиться для виготовлення поздовжнього шва труби. |
| розмітник | Використовується для нанесення розмітки на жерсть. Являє собою тонкий сталевий стрижень з гострим кінцем. |
| Вимірювальний інструмент | Сюди відносяться лінійки, рулетки, косинці та інші подібні пристосування. |
процес роботи
Почнемо виготовлення труби з жерсті своїми руками.
Весь процес можна умовно розділити на кілька основних етапів:
- Підготовка. Сюди включається розмітка вироби і вирізання з шматка жерсті окремих заготовок.
- Формування. На цій стадії відбувається початкове формування труби круглого перетину.
- З'єднання. Тут необхідно остаточно зшити деталі в готовий виріб.
Розглянемо кожен з них більш детально.
Крок 1. Підготовка
До того як почати виготовлення жерстяної труби, слід розмітити і вирізати з великого шматка жерсті заготовку потрібного розміру. (Див. Також статтю Витяжні труби: особливості.)
Складна інструкція тут не знадобиться, все дуже просто:
- лист розміщується на рівній ділянці (верстаті або підлозі);
- від верхньої кромки відміряється відрізок, рівний довжині майбутньої труби (позначки можна ставити маркером або спеціальним розмітником);
- потім через позначку за допомогою кутника проводиться лінія, перпендикулярна верхній кромці листа;
- на верхній кромці і прокресленою внизу лінії відміряється ширина заготовки, яка дорівнює довжині окружності труби (причому до цього параметру необхідно додати 15 мм для облаштування стику);
- всі позначки з'єднуються, після чого по отриманим лініям проводиться вирізання заготовки.
Порада! Знаючи діаметр труби, можна легко обчислити довжину кола (ширину заготовки) за відомою формулою L =? D, де? - 3,14, D - діаметр майбутньої деталі.
Крок 2. Формування
Після отримання заготовки, необхідно сформувати круглий профіль майбутньої труби.
Тут робота проводиться так:

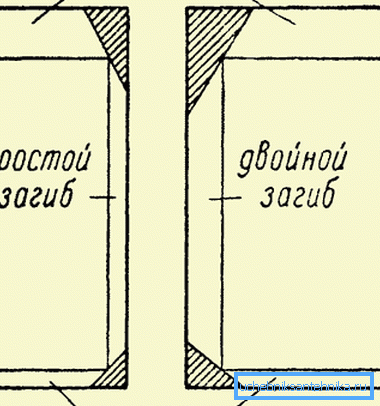

- Розмічається лінія для фальців. Його ширина - 0,5 см з одного боку і 1 - з іншого. Фальці загинаються під кутом в 90 градусів до площини листа жерсті. Для цього можна використовувати сталевий куточок і киянку.
Лист жерсті розміщується на краю стола зі зміщенням на потрібну довжину, потім ударами гумового молотка акуратно загинається його край. В кінці роботи він повинен щільно стикатися з нижньою площиною куточка.

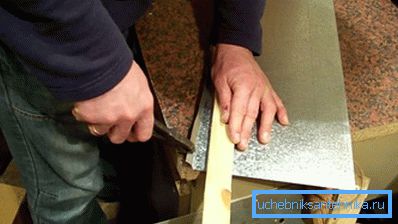

Робота повинна проводитися рівномірно по всій довжині заготовки. Для полегшення процедури можна використовувати плоскогубці.
- Потім на сантиметровому фальці робиться ще один загин в формі літери Г. Верхню частину (її ширина повинна бути 0,5 см) потрібно зробити паралельної листу жерсті. Бажано заздалегідь провести розмітку і для цього загину.
- Після закінчення роботи з фальцами, переходимо до роботи над самою трубою. Для цього використовується заздалегідь припасені кругла деталь. Розташувавши на ній лист жерсті, слід за допомогою киянки надати йому округлу форму. Робити це потрібно поступово по всій довжині аркуша до тих пір, поки зігнуті краю не зустрінуться.
Крок 3. Стиковка

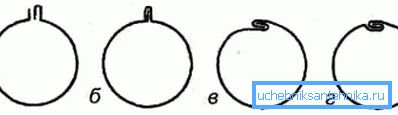

Залишилося тільки поєднати краю і закріпити шов. Для цього горизонтальну ділянку більшого фальца загинається вниз, закриваючи протилежну крайку. Потім стирчить шов гнеться до площини труби за допомогою киянки.
Загин потрібно робити в сторону, протилежну Г-образному фальцю, інакше можливе попадання води під шов і, як наслідок, у внутрішній простір труби.
Корисні поради
При роботі з бляхою доцільно враховувати наступні моменти:
- Працювати з ножицями по металу буде комфортніше, якщо до однієї з ручок прикріпити шкіряну петлю, яка одягається на пальці.
- Відрізану крайку бажано обробити стругом зі старого полотна для ножівки по металу. Це позбавить зріз від задирок, про які можна поранитися.

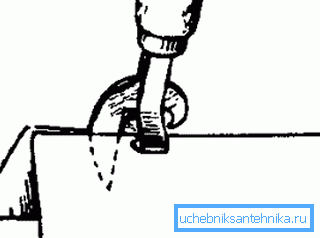

- Як обрізати готової вентиляційної труби можна використовувати консервний ніж.
висновок
Процес виготовлення труб з жерсті досить простий, тому при необхідності ви можете з легкістю зробити потрібну деталь самостійно. Аналогічним чином можна сконструювати і короб для труб. Більш докладно про це можна дізнатися з відео в цій статті.
