Труби для опалення: огляд 3 варіантів облаштування

Щоб побудувати водяну систему обігріву, необхідний потужний нагрівальний котел і якісні радіатори. Але не менш важливі і труби для опалення, які служать для транспортування теплоносія і пов'язують в єдину мережу всі необхідні елементи.

Інструкція по вибору найбільш підходящих деталей запропонована вашій увазі нижче.

пред'являються вимоги

Перш ніж відповісти на питання, які труби використовувати для опалення, потрібно визначити найбільш важливі технічні характеристики деталей, на які необхідно звертати увагу при їх придбанні.

Отже, трубопроводи та фітинги, використовувані для водяного опалення, повинні відповідати таким вимогам:

Зверніть увагу! Вище перераховані далеко не всі критерії, за якими повинен здійснюватися підбір труб. Зокрема, не забудьте правильно вибрати розмір деталей (інакше патрубок батареї і котла просто не стикується з трубопроводами). Чималий вплив на покупку надає ціна і виробник.

Наприклад, чеські вироби Екопласт мають відмінні характеристики і цілком демократичну вартість. Ну і останнє - простота монтажу своїми руками. Сталеві труби хоч і міцні, але гнучкі полімерні деталі набагато легше прокладати по кімнатах і стикувати один з одним.

Щоб вам легше було визначитися, які потрібні труби для системи опалення, зупинимося на розгляді деяких варіантів більш докладно.

різновиди виробів

Варіант 1. З стали

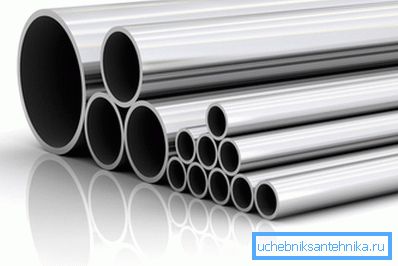

Труби зі звичайної вуглецевої сталі використовується для виготовлення водопровідних і опалювальних систем вже дуже давно.

Це пов'язано з двома їхніми особливостями:

• високою міцністю - деталі витримують внутрішній тиск води, що перевищує 20 атмосфер, і не руйнуються від зовнішнього і внутрішнього фізичного впливу, в тому числі ударного;
• відмінною термостійкістю - труби збережуть свою цілісність навіть якщо по ним пустити воду з температурою понад 150 градусів Цельсія.

Зверніть увагу! Ці показники наведені як орієнтовні. Якщо ви встановите сталеві труби в систему опалення, то це не означає, що інженерна мережа витримає подібні навантаження. Слабкою ланкою можуть виступити патрубки, крани, насоси, фільтри і так далі.

З іншого боку, від використання подібних деталей поступово відмовляються, адже поряд з перевагами, сталь має кілька досить суттєвих недоліків:

1. схильність до корозії. Залежно від діаметра і товщини стінок, сталеві труби в системах опалення можуть прослужити від 10 до 20 років, після чого прийдуть в непридатність. Причому мова йде про освіту іржі як всередині трубопроводів, так і зовні.

Порада! Захистити зовнішні деталі кліматичних мереж від негативного впливу навколишнього природного середовища допоможе банальна грунтовка і захисна емаль. Покриваючи труби час від часу фарбою, ви істотно продовжите термін їх експлуатації.

1. Зменшення площі внутрішнього перетину. Труби зі сталі в процесі експлуатації забиваються мінеральними відкладами, частками іржі та іншими елементами. Згодом їх пропускна спроможність падає, що негативно відбивається на функціонуванні кліматичної системи.

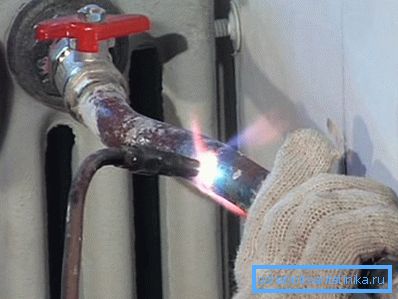

2. Складність в монтажі. Під час установки необхідно використовувати спеціальне обладнання для згинання та з'єднання деталей, а також мати певні навички і вміння роботи з газовим пальником.

Ще один момент - неестетичний зовнішній вигляд. Сталеві стояки не допускають прихованої прокладки в стінах і підлозі, тому вони завжди будуть на увазі. Щоб надати їм естетичний зовнішній вигляд, використовують різні екрани і накладки на труби опалення.

Найпопулярніший і ефективний спосіб - монтаж магістралей в коробах з гіпсокартону. Цей метод відмінно приховає всі неестетично виглядають елементи навіть в тому випадку, якщо відстань між трубами опалення досить велике.

Зверніть увагу! Крім сталевих, існують також чавунні труби для опалення. Однак вони частіше застосовуються в парових, а не водяних системах обігріву, а також для конструювання теплообмінних пристроїв на промислових підприємствах.

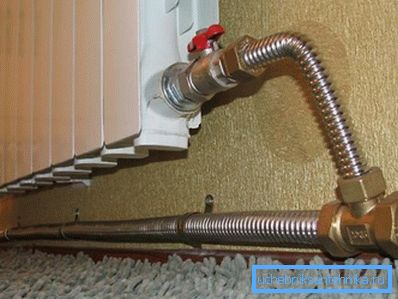

Варіант 2. З нержавіючої сталі

Недоліків сталевих деталей, про які йшлося в попередньому розділі, позбавлена ​​нержавіюча труба для опалення. Причому мова йде не просто про інше складі матеріалу, а абсолютно про інший конструкції.

Ось лише деякі особливості сучасної труби з нержавіючої сталі, використовуваної для монтажу кліматичних систем:

• при товщині стінок в 0,5 мм вони відмінно гнуться вручну і на місці згину зберігають діаметр внутрішнього перетину, не допускаючи заломів;

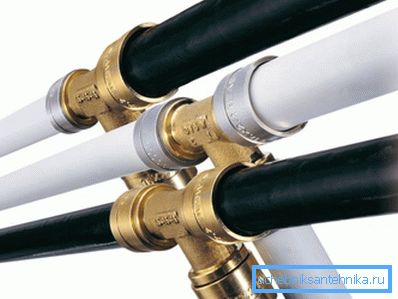

• з'єднуються за допомогою фітингів, що мають високоміцні силіконові ущільнювачі;
• витримують внутрішній тиск теплоносія, що перевищує 15 атмосфер при температурі до + 150 градусів Цельсія.

У цих деталей є тільки один, але істотний недолік - нержавіючі труби коштують досить дорого. Тому найбільшого поширення при монтажі кліматичних систем отримали пластикові, які мають безліч переваг при цілком демократичних цінах.

Варіант 3. З полімерів

Ринок пластикових труб, які можна використовувати для облаштування мереж обігріву, досить різноманітний.

Популярні такі різновиди:

1. металопластик. Ці труби широко застосовувалися в приватному будівництві в кінці XX століття, однак зараз їх популярність істотно знизилася. Справа в тому, що хоча самі труби, армовані фольгою, досить міцні, герметичність і термін служби компресійних фітингів, використовуваних для з'єднання деталей між собою, залишають бажати кращого.

Уникнути проблем допомагають прес-фітинги, але для роботи з ними необхідний спеціальний інструмент і навички.

Що ж стосується технічних характеристик металопластикових труб, то вони такі:

• максимальний тиск - від 12 до 15 атмосфер;
• температура теплоносія - до 95 градусів Цельсія.

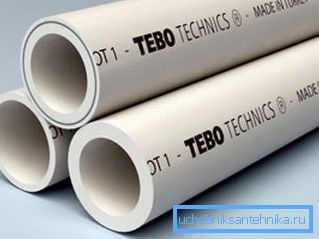

1. поліпропілен. Труби з цього різновиду пластику використовуються набагато частіше. Відрізняються підвищеною міцністю, але не люблять занадто високу температуру теплоносія.

Той же згадуваний раніше Екопластик здатний транспортувати рідину під тиском до 20 атмосфер, однак, якщо температура води підвищується до 95 градусів, цей показник відразу ж знижується до 6.

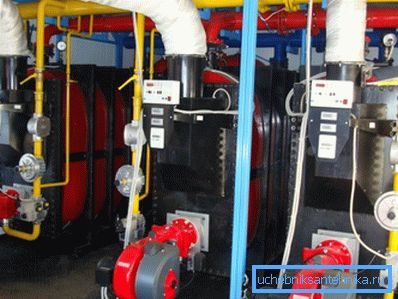

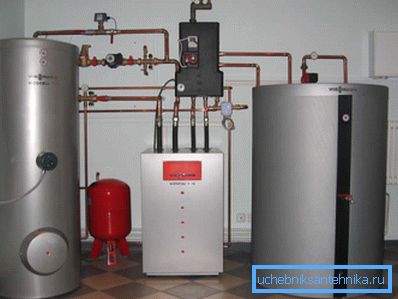

Пенопропілен чудово підходить для установки в автономних системах з газовими та електричними котлами. Однак від монтажу в міських квартирах з централізованою подачею теплоносія краще відмовитися, так як гідроудари можуть легко зруйнувати вашу кліматичну мережу.

Порада! Для обігріву краще використовувати армований поліпропілен. Він не тільки більш міцний, але і має менший коефіцієнт теплового розширення. Можна монтувати досить довгі ділянки труб без використання компенсаційних петель або вигинів.

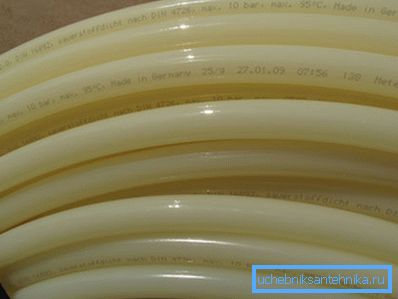

1. зшитий поліетилен. Основне якість цих труб - гнучкість. Витримують тиск до 10 атмосфер при температурі в 80 градусів.

Ідеально підходять для автономних систем променевого типу розводки. Також широко використовуються при облаштуванні систем підігріву підлоги.

Продаються у вигляді бухт, тому ви можете прокласти відрізки будь-якої протяжності. Можуть замуровували в стяжку, але при цьому потрібно стежити, щоб жодна фітингових з'єднання не було залито бетонним розчином, інакше при порушенні герметичності вам доведеться демонтувати стяжку.

типи розводки

Які б труби для опалення та водопостачання ви не вибрали, слід правильно здійснити їх монтаж. Робота повинна бути проведена таким чином, щоб забезпечити рівномірний розподіл теплоносія по всьому радіаторів та інших елементів системи.

Існує кілька найбільш поширених варіантів:

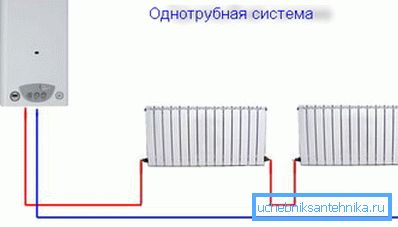

1. Опалення в одну трубу. Такий тип розводки застосовувався раніше при будівництві багатоквартирних житлових будинків. Інша назва - ленінградка. Являє собою кільце з труби, прокладене по периметру будинку, до якого паралельним або послідовним способом пристиковуються радіатори.

Це найбільш проста схема, яка потребує мінімальну кількість труб і фітингів.

Недоліки такого рішення очевидні:

• неможливість регулювати температуру в окремих кімнатах за допомогою термостатів;
• при поломці або витік радіатора ви не зможете його замінити або відремонтувати без зупинки роботи всієї кліматичної системи і зливу теплоносія;
• радіатори, що знаходяться ближче до котла, нагріваються сильніше, ніж елементи, змонтовані в далеких кімнатах, тому необхідно правильно підбирати кількість секцій в приладах опалення.

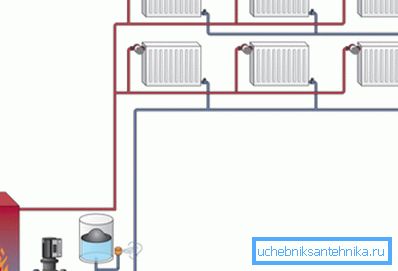

1. Двотрубна схема прокладки. У цьому випадку один магістральний трубопровід подає теплоносій в радіатори, а другий - обратка - доставляє остигнула рідина до нагрівального котла.

Хоча двотрубний спосіб прокладки і більш дорогий, його переваги не змусять вас розчаруватися в зробленому виборі:

• всі елементи системи опалення прогріваються рівномірно;
• за допомогою автоматичного або ручного регулюючої арматури можна збільшувати або зменшувати обсяг що надходить в батареї рідини, змінюючи тим самим температуру в приміщеннях;
• при появі протікання можна краном відсікти ушкоджену ділянку, що не перекривши струму теплоносія до інших елементів системи.

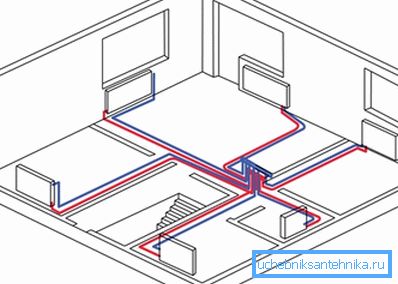

Зверніть увагу! Крім перерахованих вище варіантів, існує трехтрубного система опалення, а також Чотирьохтрубна і променева. Це досить екзотичні варіанти, які застосовуються у випадках, коли необхідно організувати кілька кілець обігріву з різною температурою теплоносія (наприклад, для радіаторів і системи підігріву підлоги).

висновок

Труби для опалення, безсумнівно, важливий елемент системи обігріву, так як від їх якості, герметичності і міцності залежить довговічність і ефективність роботи кліматичної мережі. Щоб не мати проблем протягом 10-15 років експлуатації, купуйте також якісні фітинги, запірну арматуру та інші деталі, необхідні для монтажу.

Більш докладно про порядок конструювання інженерних систем приватного будинку дивіться у відео в цьому матеріалі.
