Труби квадратного перетину: 2 методики виробництва

Металева труба квадратного перетину являє собою одну з найбільш популярних різновидів прокатної продукції. Випускаються такі вироби в дуже широкому сортаменті, що багато в чому обумовлено великим діапазоном завдань, для вирішення яких такі труби застосовуються.

У нашій статті ми розповімо про технології виробництва цих виробів, а також приділимо увагу сфері їх використання.

Виробничий процес

Спосіб 1. Прокатне виготовлення

Виготовлення трубної продукції прямокутного і квадратного перетину регламентується по ГОСТ 8639 - 82.

Згідно з цим документом виробляють такі вироби:

• Безшовні гарячодеформовані.
• Безшовні холоднодеформовані.
• Електрозварні холоднодеформовані (фальцьовані).

Труби без технологічного шва виготовляють по прокатної технології.

Інструкція по виробництву передбачає виконання таких операцій:

• Квадратна суцільнометалева заготовка (штанга) прогрівається в печі до певної температури.
• Потім болванка укладається в прес, де за допомогою спеціального калібрує пристрою формується профіль вироби.
• При «холодному» способі виробництва гільза остуджують, а потім подається на прокатний стан, де виконується її обробка до приведення до номінальними розмірами.
• При «гарячому» способі чистове плющення виконується на розігрітій деталі. Це дозволяє виготовляти труби з більш тонкими стінками без ризику їх деформації.
• Потім здійснюється відпустку металу. Робиться це для того, щоб відновити природну зернистість поверхні виробу, згладжену при обробці на прокатному стані.

Зверніть увагу! Після завершення прокатки і відпустки все вироби обов'язково проходять перевірку на відповідність проектним габаритам. Труби, що мають відхилення в перетині або товщині стінки, бракуються.

Це стосується металевих виробів. Профільну трубу з пластика найчастіше виробляють по екструзійної технології, при якій заготівка простягається через калібру пристрій - фільєру.

Спосіб 2. Зварне виготовлення

Дещо по-іншому виробляються шовні вироби:

• На першому етапі виробництва сталевий лист певної товщини (найчастіше використовується легована сталь від 3 мм) нарізають на заготовки у формі смуг - так звані штріпси.

• Далі штріпси подають на вузол фальцевания, де з них за допомогою роликових механізмів різного розміру формується профіль майбутньої труби.
• Оформлена заготівля надходить на дільницю зварювання, де формується шов.

Зверніть увагу! Промисловість випускає виключно прямошовні труби прямокутного і квадратного профілю: спіралешовние моделей просто не існує.

• Далі вироби укладають в прокатний стан для остаточної обробки. На цьому етапі відбувається калібрування труби, вирівнювання товщини стінок і зачистка поверхні.
• Перед відвантаженням готових деталей на склад в обов'язковому порядку здійснюється дефектоскопія шва.

Зверніть увагу! Допустима величина грата (потовщення на поверхні в місці проходження зварного шва) становить від 0,5 до 1 мм. При перевищенні цих розмірів може проводитися додаткова зачистка поверхні труби.

Сортамент труб квадратного перетину по ГОСТу 30245 - 2003 (а саме цей документ регламентує виробництво продукції шовного типу) досить великий.

Він включає в себе:

• Квадратні заготовки від 40х40 до 300х300 мм.
• Прямокутні заготовки від 50х25 до 400х200 мм.

У ряді випадків застосовуються і інші технології виробництва. Так, при наявності круглої труби відповідного розміру, з неї можна своїми руками виготовити квадратну або прямокутну шляхом обробки на вальцювальному верстаті для труб. Однак якість такого виробу буде вельми сумнівним, тому застосовувати подібні деталі для відповідальних робіт категорично не рекомендується.

Використання профільних труб

Основні переваги

До переваг, яким володіють квадратні заготовки трубного типу, можна віднести такі:

• висока технологічність - при бажанні деталі можна надати практично будь-яку форму, а монтаж конструкцій здійснюється з відносно невеликими затратами.

Зверніть увагу! Форма з плоскими гранями полегшує стиковку трубних виробів з цегляними і бетонними поверхнями: зазор виходить мінімальним і для його герметизації потрібно куди менше зусиль.

• надійність з'єднань як з використанням зварювання, так і при монтажі на кронштейни з застосуванням кріплення.
• Хороші несучі здібності за рахунок вивіреної геометричної форми і мінімальної кількості зварних швів.
• Висока стійкість до корозії і впливу інших факторів зовнішнього середовища, яка забезпечується в першу чергу задіянням у виробництві високоякісних сталей.
• хороша вогнестійкість.

Якщо ж говорити про фінансову сторону питання, то ціна подібних виробів може вважатися цілком доступною. Природно, у різновидів з використанням різних марок сталі вона відрізняється, але в більшості випадків цілком можна підібрати варіант навіть для бюджетного будівництва.

Сфера використання

Профільні труби є, мабуть, одним з найбільш універсальних будівельних матеріалів.

Сфера їх використання вкрай широка і включає в себе:

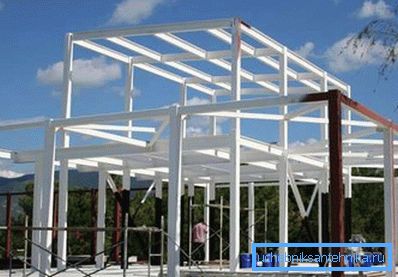

• Каркасне будівництво. Деталі використовуються для зведення несучих конструкцій житлових будівель і господарських споруд, а також для малих архітектурних форм - навісів, альтанок, теплиць і т.д.
• Покрівельні роботи. Труба квадратного або прямокутного перерізу може застосовуватися як основний матеріал для крокв і балок перекриття, особливо там, де від покрівлі не потрібно високих теплоізоляційних показників.

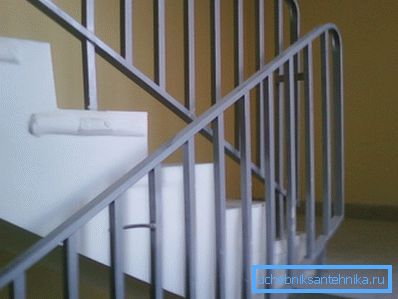

• Зведення огороджувальних конструкцій, каркасних ферм, елементів зовнішньої реклами і т.д.

• Виготовлення меблів. Тут профіль виступає в якості ніжок і елементів каркаса, забезпечуючи рівномірний розподіл навантажень.

висновок

Каркаси, альтанки, огорожі, ферми з труб квадратного перетину можна виробляти при наявності мінімальних навичок роботи з металом. Такі заготовки відрізняються високою технологічністю, що забезпечує їм популярність в якості універсального матеріалу. Дізнатися більше про технологію виробництва квадратних труб, а також про способи їх застосування ви зможете, вивчивши відео в цій статті.
