Труби ппу: що потрібно знати про утеплення комунікацій

Одним з матеріалів, які використовуються для зниження тепловтрат на магістральних ділянках систем опалення та гарячого водопостачання, є труби ППУ. Вони виробляються за різними технологіями, але незалежно від способу виготовлення забезпечують комунікацій ефективне утеплення.

Пінополіуретанових кожухи

виробництво сировини

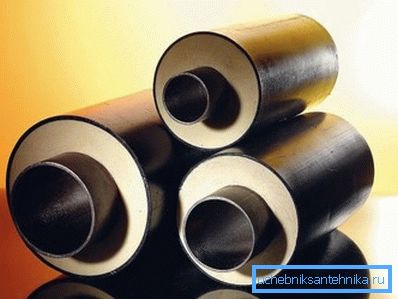

Сталева труба в ППУ - оболонці часто називається «трубою в трубі». Ця назва цілком виправдано, оскільки навколо основної деталі при монтажі формується повністю замкнутий захисний контур, що повторює геометрію самого трубопроводу. При цьому ізоляційні властивості пінополіуретану забезпечують істотне зниження втрат теплової енергії в навколишнє середовище.

Виготовлення спіненого поліуретану може проводитися двома способами:

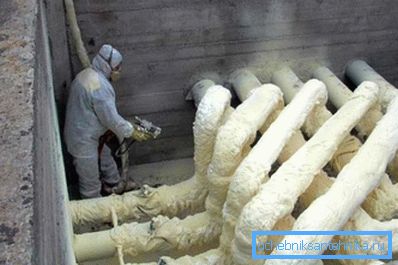

• напилення. Ця методика використовується для обробки вже існуючих комунікацій. Синтез матеріалу проводиться безпосередньо на об'єкті, а нанесення здійснюється за допомогою пневматичних розпилювачів.

• заливка. Так роблять заготовки для теплоізоляційних панелей і кожухів, які потім можуть використовуватися як в монтажі захисних контурів, так і при виробництві трубної продукції. Розплавлена ​​поліуретанова маса надходить в камеру, де змішується з піноутворювачем, а потім заповнює спеціальні форми.

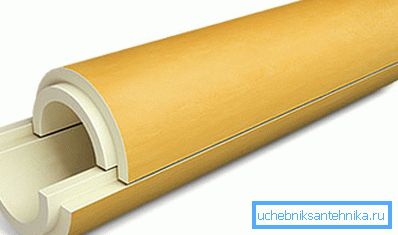

Зверніть увагу! Пористі кожухи з поздовжнім бічним розрізом ви цілком можете монтувати своїми руками, що істотно полегшить завдання щодо приведення в порядок опалювальної системи вашого будинку.

Саме друга технологія використовується, коли на заводах роблять оболонкові труби ППУ по ГОСТу 30732 2006. У наступному розділі ми докладно розповімо про ключові особливості цих виробів.

елементи конструкції

Конструкція труби в ППУ включає в себе наступні елементи:

• Робочий трубопровід. В якості основної несучої магістралі можуть використовуватися сталеві вироби шовного і безшовного типу, а також поліпропіленові моделі. Як правило, підбираються такі матеріали, які здатні витримувати тиск до 1,6 МПа і нагрів до 140 ⁰С.

Зверніть увагу! ГОСТ допускає короткочасне підвищення температури до 150 ⁰З з обов'язковим подальшим охолодженням.

• Утеплюючий контур з напилюваного або заливного поліуретану. Чим вище вимоги до теплоізоляційним характеристикам контуру, тим більше його потужність, однак і ціна виробу зростає пропорційно збільшенню товщини цього шару.
• Захисна оболонка, яка є обов'язковим компонентом при безканальної укладанні комунікацій в грунті або при розміщенні їх на відкритому повітрі.
• Система ОДК для труб ППУ (оперативний дистанційний контроль). Найчастіше він є пару мідних проводів, розміщених в товщі поліуретанового шару. Використовується для визначення стану труби в цілому і на окремих її ділянках, а також для максимально швидкого пошуку аварійних сегментів.

Основні різновиди

Залежно від конструкції захисної оболонки і матеріалів, які використовуються для її виготовлення, виділяють такі типи виробів:

• Труба ППУ ПЕ - модель в ізоляції з щільного поліетилену. Використовується при підземному прокладанні комунікацій. Полімерна оболонка захищає поліуретан від надмірного здавлювання, а також від впливу агресивних грунтових розчинів. Для герметизації стиків використовуються спеціальні термоусадочні манжети.

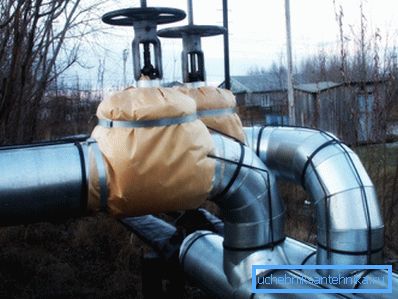

• Труба ППУ ОЦ - різновид в кожусі з оцинкованої сталі. Основною сферою застосування є прокладка наземних комунікацій. Для виготовлення кожуха використовується тонкий оцинкований лист, товщина якого може регулюватися в залежності від умов використання. Краї суміжних аркушів обов'язково завальцовиваются, а при необхідності ще й ущільнюються за допомогою герметика для стиків труб.

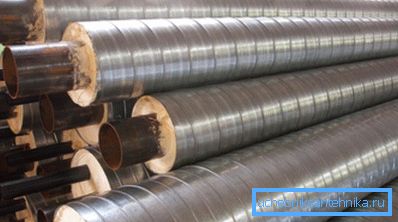

Зверніть увагу! Найбільш популярною є оболонка спіральновитих типу, але в ряді випадків застосовуються кільцеві кожухи.

експлуатаційні параметри

Для описуваних виробів характерними є досить високі експлуатаційні показники.

Технічні характеристики труб ППУ істотно перевершують аналогічні цифри для моделей з іншими теплоізоляційними матеріалами:

• Робочий тиск -1,6 МПа.
• Пікове тиск - 2,2 МПа.
• Робоча температура -130⁰С.
• Пікова температура - 150⁰С.
• Глибина закладки в грунт (для моделей з ПЕ оболонкою) - від 0,6 м по верхньому краю.
• Зниження тепловтрат (в порівнянні з мінераловатної оболонкою аналогічної товщини) - від 8 до 10 разів.
• Термін експлуатації - 30 років і більше.

Переваги для утеплення трубопроводів

Коротко резюмуючи все вищесказане, ми постараємося проаналізувати основні переваги таких виробів при використанні їх для прокладки комунікацій:

• Високі теплотехнічні характеристики. Збільшення товщини захисного контуру дозволяє мінімізувати тепловтрати, що позитивно позначається як на якості гарячого водопостачання, так і комфорті в будинках, яке забезпечується роботою системи опалення. (Див. Також статтю Однотрубна система опалення: особливості.)

Зверніть увагу! Інструкція рекомендує використовувати ППУ для обробки магістралей, що з'єднують віддалені котельні зі споживачами.

• Надійність і довговічність. Сам матеріал зберігає свої властивості протягом мінімум 30 років, при цьому на нього не впливають ні хімічні речовини, ні різкі зміни температури.
• Захисні оболонки з поліетилену або оцинкованої сталі також «подовжують життя» утеплювача: і при підземної, і при прихованій прокладці внутрішній контур залишається в цілості.

• Додатковим плюсом є можливість установки системи дистанційного контролю: за допомогою індикаторних провідників можна швидко знайти пошкоджену ділянку теплотраси.
• Щодо простий монтаж. Система «труба в трубі» дозволяє збирати комунікації з готових елементів, витрачаючи час і сили лише на герметизацію стиків.
• Низькі витрати на ремонт і обслуговування. Можливість напилення поліуретану дозволяє досить швидко відновити теплоізоляційні контури будь-якого трубопроводу.

висновок

Труби ППУ відрізняються хорошими технологічними характеристиками і зручністю в експлуатації. Їх застосування дозволяє істотно заощадити на придбанні палива для котелень, особливо в тих випадках, якщо магістралі проходять по відкритих ділянках. Більш детально даний матеріал показаний на відео в цій статті.
