Труби прямокутного перетину: технічні характеристики і

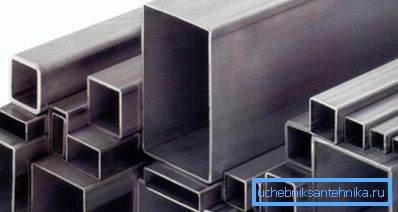

Деталі, що мають внутрішню порожнину і перетин у вигляді квадрата або прямокутника, називаються профільними трубами. Вони часто використовуються для виготовлення різних конструкцій своїми руками. Наведений нижче матеріал дозволить розібратися у всьому різноманітті існуючих деталей і вибрати вироби, максимально відповідні вашим потребам.

Особливості прямокутних труб

Виробничий процес

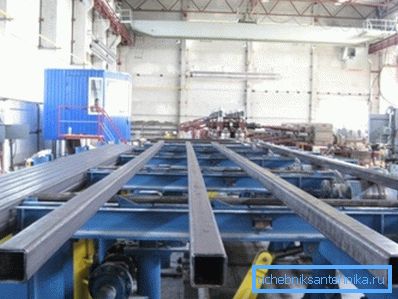

Профільні металеві труби можуть виготовлятися двома способами:

1. Шляхом прокатки круглих виробів. Для цього береться деталь потрібного діаметру і обробляється за допомогою прокатного стану. Залежно від використовуваної технології, розміру і матеріалу деталей, застосовується:

• гаряча прокатка - круглу трубу піддають обробці після її нагрівання до певної температури;
• холодна обробка - зміна форми труби відбувається без попередньої теплової обробки

1. За допомогою пресування. В цьому випадку труба формується з плоскою заготовки з наступним зварюванням поздовжнього шва.

Переваги профільованих виробів

Матеріал має безліч переваг перед деталями круглого перетину:

1. Навіть при значних фізичних навантаженнях виріб практично не схильне до деформації.
2. Готові металоконструкції з квадратних і прямокутних труб дуже міцні. Крім того, їх відрізняє більш низька ціна, так як порожня форма зменшує кількість використаного металу (на відміну від арматури і квадратних прутків). (Див. Також статтю Гарячекатана труба: особливості.)
3. Профільні вироби мають меншу вагу в порівнянні з повнотілими деталями.
4. Правильно підібрана прямокутна або квадратна деталь може використовуватися для виготовлення конструкцій дуже складної форми. Вона добре гнеться без деформації і легше зварюється з іншими деталями.
5. Виріб має тривалий термін експлуатації (особливо ті, які виготовлені з кольорових металів).

Розмір виробу визначається виходячи із завдань, для яких він призначений. Деякі різновиди профільних труб проводиться зі спеціальних марок сталі, здатних витримувати агресивні умови навколишнього середовища. Такі деталі використовують для монтажу бурових вишок у відкритому морі і районах з дуже низькою температурою повітря.

Зверніть увагу! Використання металоконструкцій з профільованих деталей дозволяє значно знизити кількість використовуваного бетону і як наслідок, зменшити вагу конструкції. Завдяки цьому можна швидко зводити висотні будівлі і облаштовувати менш масивний фундамент для них.

Різновиди труб прямокутного перетину

Нормативні параметри

Сортамент труб прямокутного перетину по ГОСТу досить різноманітний. Вони класифікуються за різними критеріями, що дозволяє більш усвідомлено підходити до вибору потрібної саме вам різновиди.

Загальний ГОСТ на профільовані труби має номер 13663-86.

Згідно з цим документом виділяється кілька технологій, за якими проводять вироби:

• гарячодеформовані безшовні;
• холоднодеформовані безшовні;
• профільовані електрозварні;
• холоднодеформовані електрозварні вироби.

Окремо виділяються такі нормативні документи, що регламентують технічні характеристики деталей:

• прямокутні вироби - по ГОСТу 8645-68;
• квадратні - по ГОСТу 8639-82.

Наведена вище інструкція передбачає, що випускаються моделі повинні мати такі параметри:

• ширина боку квадратної деталі - від 10 до 180 мм (від 32 до 60), а товщина стінки від 1 до 14 мм (від 4 до 6);
• розміри прямокутного вироби повинні складати 15х10 мм (28х25), а товщина стінки від 1 до 12 мм.

Довжина своєї продукції залежить від способу їх виробництва. Більш детально ці параметри вказані в таблиці.

Сфера використання

Основні переваги виробів в наявності:

• висока міцність на вигин;
• невелика вага;
• хороша стійкість до різних навантажень.

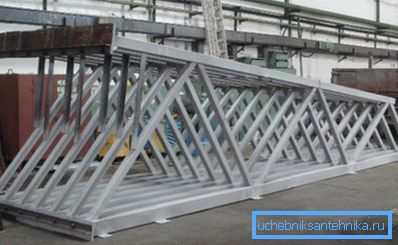

Завдяки цьому профільні деталі широко поширені в багатьох сферах промисловості. Вироби бувають різних розмірів, їм можна надавати практично довільну форму. Більшість складних металоконструкцій виготовляється саме з квадратної або прямокутної труби.

Основна сфера застосування даного матеріалу:

• будівництво несучих конструкцій, що мають невелику вагу;
• конструювання майданчиків різного функціонального призначення;
• установка металевих опор і поперечних брусів жорсткості;
• створення коробів для прокладки кабелів і так далі.

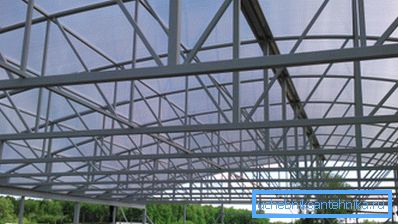

З розглянутої продукції виходять дуже легкі і міцні каркаси. Тому цей матеріал широко поширений в автомобільній індустрії, він використовується для виготовлення рекламних та інших подібних конструкцій.

Вироби з профільних елементів містять на 30-40% менше металу, що дозволяє використовувати менш масивні фундаменти, ще більше знижуючи кошторисну вартість будівництва.

Для з'єднання деталей трубопроводів зазвичай використовується:

• електрозварювання;
• гвинтове роз'ємне з'єднання.

інші особливості

Завдяки ребрам жорсткості, утвореним чотирма кутами прямокутника або квадрата, труба виходить дуже міцною, тому широко використовується в будівництві будівель. Її невелика вага і внутрішня порожнину практично не впливає на жорсткість кривого ділянки.

Це відбувається завдяки тому, що при згинанні основне навантаження лягає на краю. При цьому через відсутність серцевини, остання не схильна до руйнування і сильної деформації. Основне завдання - правильно підібрати переріз деталі.

Ще один важливий фактор - економічність. Завдяки тому, що вартість профільованих труб приблизно на чверть нижче, ніж у звичайних виробів аналогічного діаметру, можна істотно заощадити на придбанні матеріалів для будівництва. Тим більше що їх легше транспортувати, складувати і монтувати на гладкі поверхні.

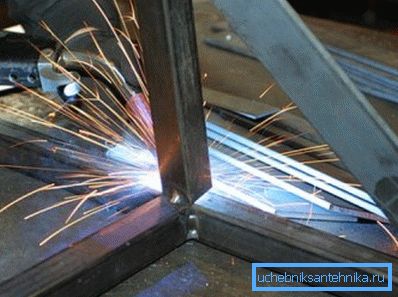

Поєднання цих деталей відбувається за допомогою автоматичних та напівавтоматичних зварювальних апаратів. Такий шов має підвищену міцність, тому саме квадратні і прямокутні труби використовуються для створення складних і масивних металоконструкцій.

Порада! Купуючи труби для будівництва, обов'язково перевіряйте його якість. Вага труби повинен точно відповідати параметрам, які вказані в ГОСТ.

висновок

Прямокутні і квадратні труби - відмінний матеріал, який широко застосовується в будівельній сфері. Використовуючи їх, можна не тільки сконструювати міцні і надійні будівлі, а й істотно знизити кошторисну вартість робіт. Більш докладно про це можна дізнатися з відео в цій статті.
