Труби вчшг - особливості та застосування

Абревіатура чавунних труб ВЧШГ розшифровується як «високоміцні з кулястим графітом». У більшості людей такі труби асоціюються з каналізаційними системами, проте, насправді область їх застосування однієї каналізацією не обмежується. Далі ми детальніше ознайомимося з особливостями таких труб і розглянемо, для яких цілей їх застосовують.

Загальні відомості

Чавун, як відомо, відрізняється від стали підвищеним вмістом вуглецю. Щоб отримати сталь, чавун відправляють в сталеплавильні агрегати, куди подають повітря. В результаті кисень пов'язує вуглець з вуглекислим газом.

Таким способом одержують сталь, яка володіє більш високими експлуатаційними характеристиками, ніж чавун.

Зокрема, можна виділити наступні її переваги:

• Підвищена міцність до навантажень;
• В'язкість і пластичність.

Однак, у сталі є і один досить серйозний мінус - схильність до корозії, що для каналізаційних труб є неприйнятним. З цієї причини сталеві труби в каналізаційних мережах не застосовуються.

Щоб підвищити стійкість стали до корозії, вчені придумали додавати в неї сплави хрому, ванадію і титану. Однак, це призвело до істотного подорожчання матеріалу. Тому подальші роботи стали вестися в іншому напрямку - пошуку способу управління формою графіту, що міститься в сірому чавуні.

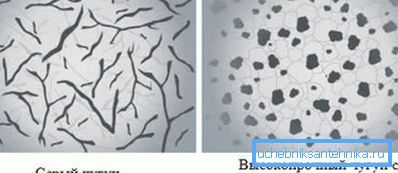

У 1943 році американський вчений Кейт Мілліс зміг отримати в чавуні кулястий графіт, замість пластинчастого. Дана модифікація вдалася завдяки додаванню в розплавлений чавун невеликої кількості магнію.

Таким чином, з'явилися чавунні труби, що володіють хорошою міцністю і в той же час стійкі до корозії.

Властивості ВЧШГ труб

Отже, основною перевагою чавуну ВЧШГ є висока міцність у поєднанні з хорошими ливарними властивостями.

За ГОСТом 7293-85 зазначено, що такі труби повинні володіти наступними перевагами:

• Висока пластичність;
• Незначна чутливість до появи концентраторів напруги;
• Стійкість до циклічних навантажень;
• Простота обробки різанням;
• Висока жароміцність;
• Стійкістю до агресивних середовищ;
• Низький коефіцієнт тертя;
• Низька ціна.

Що стосується ливарних характеристик, то ВЧШГ володіє:

• Доброю жидкотекучестью;
• Невеликим коефіцієнтом усадки;
• Незначною схильністю до формування гарячих тріщин.

Слід зазначити, що зовнішня частина виробів покривається подвійним захисним покриттям:

• цинком;
• Бітумним лаком.

Дане покриття збільшує довговічність виробів. Однак, якщо трубопровід укладається в грунт, що містить агресивні хімічні елементи, можу застосовуватися спецпокриттям.

Область застосування

Завдяки всім перерахованим вище якостям, ВЧШГ труби застосовуються в самих різних цілях, серед яких можна виділити наступні сфери застосування:

Порада! Незважаючи на всі переваги чавунного трубопроводу, доцільніше використовувати пластикові труби, так як вони значно менше важать і їх можна монтувати своїми руками.

види

В першу чергу ВЧШГ труби різняться способом з'єднання:

• Під зварене з'єднання (чавун відмінно вариться спеціальними електродами);
• Під розтрубне з'єднання.

Зверніть увагу! Інструкція по монтажу трубопроводу з розтрубні з'єднанням має на увазі наявність на одному кінці труби фаски. Якщо вона обрізалася, то фаску необхідно зробити самостійно, щоб забезпечити герметичність стику.

Крім того, в різних областях застосування потрібні різні властивості труб, чим і обумовлено їх різноманітність.

Нижче розглянемо основні їх види:

1. Напірні - виготовляються за ГОСТом 9583 75. Залежно від товщини стінок, вони діляться на три класи:
2. ЛА;
3. А;
4. Б.

Найбільш поширеною є напірна труба ВЧШГ 150 мм, яка застосовується для прокладки трубопроводів.

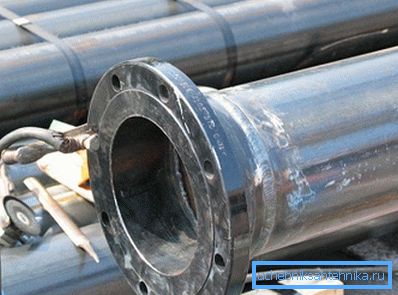

1. З фланцеве з'єднання - ці вироби випускає російська компанія «Вільний сокіл». Фланцеве з'єднання забезпечує простий і надійний розбірний монтаж трубопроводу.

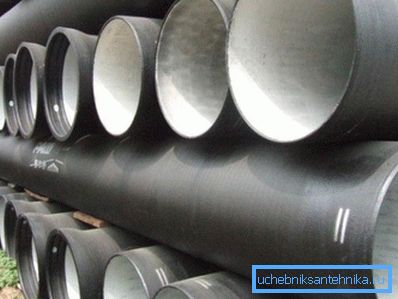

2. З цементно-піщаним покриттям - володіють більш високими санітарно-гігієнічними властивостями. Тому їх застосовують при влаштуванні водопроводів для питної води. Слід зазначити, що труба ВЧШГ з ЦПП не схильна до зашлаковиваніе і захищена від корозії. Це дозволяє їй збережуть якість питної води, яке регламентовано СНиП.

Порада! В результаті існуючої плутанини в документації, при виборі виробів краще ознайомитися з поточним прайс-листом виробника, а не покладатися на сортамент, позначений ГОСТом.

Ось, мабуть, всі основні особливості і види труб ВЧШГ.

висновок

ВЧШГ труби володіють багатьма унікальними властивостями. Тому, незважаючи на появу на ринку сучасних матеріалів, вони як і раніше користуються попитом в різних областях застосування. Цьому багато в чому сприяє і різноманітність виробів ВЧШГ, які можуть мати ті чи інші властивостями, необхідними в різних умовах експлуатації.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
