Труби високого тиску - види і застосування

Основне завдання будь-якого трубопроводу складається в транспортуванні рідини або газу, причому, в деяких випадках вона здійснюється під високим тиском. Для пристрою таких трубопроводів найчастіше застосовуються сталеві труби високого тиску, які відповідають всім необхідним вимогам міцності. Далі ми розглянемо види таких труб і області їх застосування.

Види труб високого тиску

Транспортувати рідини і гази під великим тиском в сучасному світі потрібно дуже часто, наприклад, такі трубопроводи зустрічаються:

• У нафтовидобувної галузі;
• У машинобудуванні;
• Всіляких гідравлічних системах та ін.

Звичайно, в різних областях застосування, вимоги до цих виробів різні. Тому нижче ознайомимося з основними їх видами.

гідравлічні

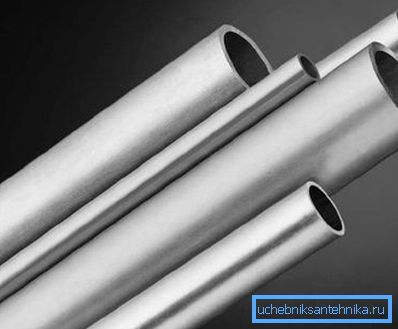

Як нескладно здогадатися з назви, гідравлічна труба високого тиску застосовується при монтажі гідравлічного трубопроводу і різних пневматичних систем. Крім того, їх використовують в будівельній та сільськогосподарській техніці, спецтехніці та ін.

По суті, дана продукція є звичайною безшовну холоднотягнутий трубу, виготовляються за ГОСТами 9567-75 і ДСТУ 8734-75. Такий виріб може мати такі розміри:

Порада! Якщо трубопровід пошкодився, виконати ремонт трубок високого тиску можна за допомогою звичайної електрозварювання.

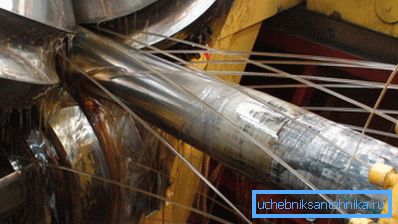

Виробничий процес складається з наступних етапів:

• В першу чергу виконується підготовка заготовок;
• Потім здійснюється холодна прокатка заготовки;
• Далі виконується холодну волочіння (в деяких випадках прокатку і волочіння комбінують);
• Після цього готові вироби проходять термічну і хімічну обробку.

Завершальним етапом є контроль якості, зокрема, вироби перевіряють на опірність гідравлічному тиску, сплющиванию, загину тощо. Слід зазначити, що виготовлення трубок високого тиску діаметром 4 мм здійснюється за цією ж схемою.

Зверніть увагу! Дана продукція може бути виконана як зі звичайної, так і нержавіючої сталі.

Монтаж трубопроводу, як правило, здійснюється шляхом зварювання або розвальцьовування.

Маніфольдние

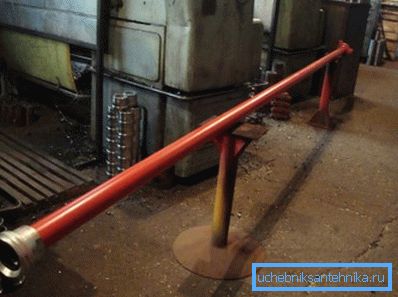

Труба високого тиску (ТВД), як уже було сказано вище, застосовується і в нафтовидобувній галузі. Її використовують для відкачування нафти з високою фракцією і подальшого закачування в свердловину води, що дозволяє підняти нафту над поверхнею рідини.

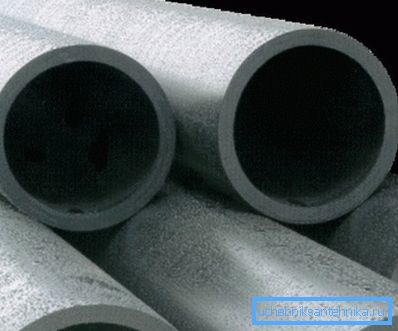

Головна особливість ТВД полягає в здатності витримувати дуже великий тиск - 70 і більше МПа. Така можливість досягається за рахунок товстих сталевих стінок, товщина яких пропорційна діаметру - 5 мм при діаметрі 60 мм.

Що стосується довжини, то вона може бути:

• 4000 мм;
• 2000 мм;
• 1100 мм.

Дана продукція виготовляється по ГОСТ 633-80. Марка стали залежить від типу перекачується суміші, але найчастіше використовується сталь «20». Для забезпечення захисту від корозії, виріб покривають червоною емаллю НЦ-132.

Треба сказати, що вироби обов'язково проходять гідравлічні випробування під навантаженням в 130 Па (при товщині стінки до 12 мм).

Безшовні сталеві для паливопроводів

Безшовні трубки для паливопроводів дизелів виготовляють зі сталі марки 20 по ГОСТу 11017-80.

Характеристики цих виробів наступні:

• Довжина - 0.5 до 6 м.
• Відносне подовження - становить не менше 21%.
• Тимчасовий опір - має бути не менше 392 N / mm2 /.
• Внутрішній діаметр - 2 мм.
• Зовнішній діаметр - 6-7 мм.

Зверніть увагу! За угодою з замовником, дана продукція може бути виконана з інших марок сталі, наприклад, 15ХМ, 30, 10 та ін. Від марки стали в деякій мірі може залежати ціна виробу.

пластикова труба

Найчастіше можна почути таке поняття як «пластикова труба високого тиску». Відразу слід зазначити, що «високий тиск» в даному випадку досить відносно, так як «пластик» не здатний витримувати такі навантаження як сталь. Однак, його досить для того, щоб витримувати тиск у водопроводі або системі опалення.

Тому пластикові труби застосовують в побутових трубопроводах.

Найчастіше вони виконані з таких матеріалів:

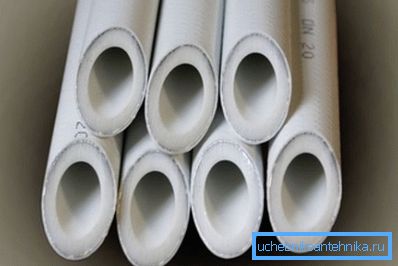

• Поліпропілену (для збільшення міцності, їх армують алюмінієм або скловолокном).
• Полівінілхлориду.
• Поліетилену.

При монтажі водопроводів і систем опалення, даний матеріал став користуватися набагато більшою популярністю, ніж металевий аналог, що пов'язано з рядом їх переваг:

• Стійкість до корозії;
• Доступна вартість;
• Можливість виконати монтаж своїми руками навіть неспеціалісту;
• Довговічність - трубопровід може служити до 50 років;
• Стійкість до хімічно агресивних середовищ;
• Велика швидкість монтажу;
• Максимальний тиск до 2,5 МПа при робочій температурі.

Діаметр цих виробів знаходиться в межах 16 - 630 мм. Діаметр побутових трубопроводів зазвичай становить 20 - 32 мм.

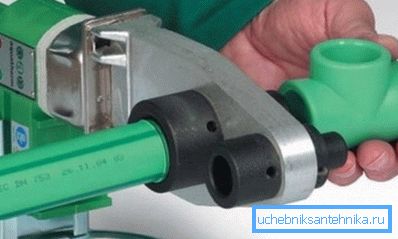

Для монтажу більшості видів пластикових труб застосовують спеціальний зварювальний апарат.

Коротка інструкція виглядає наступним чином:

• В першу чергу потрібно підключити зварювальний апарат до електрики і розігріти його до робочої температури, про що будуть сигналізувати індикатори.
• Якщо необхідно з'єднати армовану алюмінієм трубу, то попередньо необхідно за допомогою спеціального інструменту (зачистки) зняти верхній шар матеріалу з армировкой.
• Потім спаюється деталі потрібно вставити в насадку паяльника і почекати до розм'якшення матеріалу.
• Після цього деталі потрібно дістати з насадки і з'єднати між собою. У такому положенні їх необхідно тримати, поки не застигне пластик. Якщо з першого разу не вийшло виконати якісний стик, місце пайки треба обрізати і виконати процедуру ще раз.

За даною схемою з'єднуються всі деталі трубопроводу в єдину систему.

Ось, мабуть, всі основні моменти пластикових труб високого тиску.

висновок

В даний час існує безліч труб, призначених для трубопроводів з високим робочим тиском. Всі вони призначені для різних цілей і різних умов експлуатації, в результаті чого мають різні властивості і характеристиками. Тому вибирати вироби слід відповідно до їх призначення.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
