Труби з нержавіючої сталі - гармонія сили і краси

Популярність нержавіючих труб обгрунтовано заслужена. Сфери застосування цих виробів так різноманітні, що доводиться вибирати відповідні параметри. ГОСТ на труби з нержавіючої сталі може стати вірним путівником в цьому питанні.

Зносостійкість, фантастична опірність несприятливому зовнішньому середовищі і агресивних речовин укупі зі стійкістю до механічних навантажень робить такі труби майже унікальними.

Кожній трубі своє місце

Антикорозійні труби використовуються для внутрішніх і зовнішніх трубопроводів, зведення монументальних і легких конструкцій, в оформленні дизайнерських проектів. Відповідно до майбутніми навантаженнями, які прийме на себе спорудження, вибирається відповідний робочий матеріал.

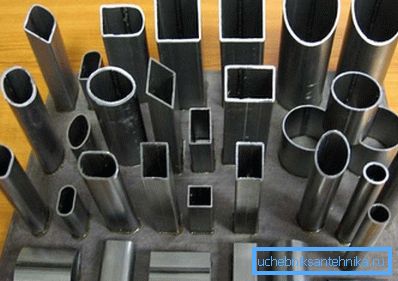

Сортамент труб з нержавіючої сталі містить основну інформацію по всім видам прокату (профільний трубопровід з круглим поперечним перерізом). У випадку з профільним прокатом види поперечного перерізу відрізняються різноманітністю, воно може бути багатогранним, квадратним, прямокутним, сегментним і т. Д.

Форма перетину і експлуатація залежать від характеру передбачуваних навантажень. Якщо трубопровід, що транспортує рідини, має звично круглий перетин, то для несучих елементів каркасу оптимальний варіант - квадратне або прямокутний перетин.

різновиди поверхонь

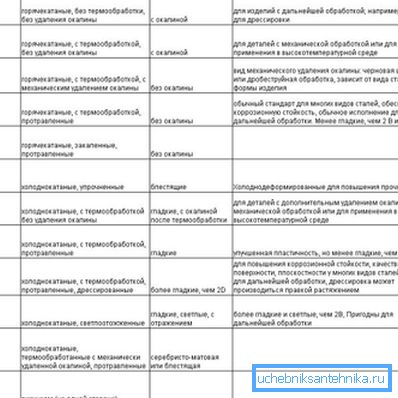

Поверхні з нержавіючого металу т відрізняються один від одного зовнішнім виглядом завдяки фінішної обробки абразивами або в ході електрохімічної реакції. На виході виходять гладкі або шорсткі, матові або дзеркальні, які будуть або прихованою частиною несучої конструкції, або турнікетом.

Види трубного прокату

Технологічний процес виробництва безшовних труб передбачає два варіанти.

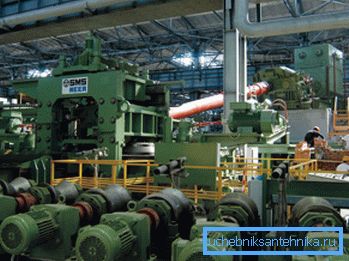

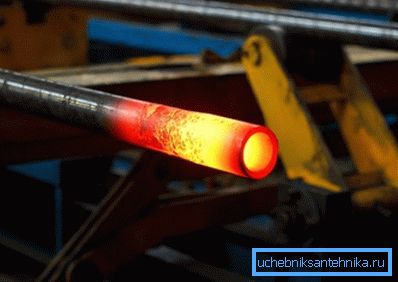

1. Гарячий прокат - включає в себе 2 основні операції: прогрів круглої заготовки до пластичності і обробку її на прошивному стані. Отримана порожниста гільза обжимается, витягується, вальці. Готова продукція відповідно до товщини стінки нарізається по ГОСТу 9940 81 на фрагменти від 300 мм мінімальної кратної довжини до 1,5-10 м немірної довжини.

1. Холодний і теплий прокат виконується за схожою технологією. Тільки після прошивки виріб охолоджується водою. Мінімальна довжина обмежена 300 мм, максимальна - 12,5 м, мірність можна дізнатись за ГОСТ 9941 81 в залежності від товщини стінки

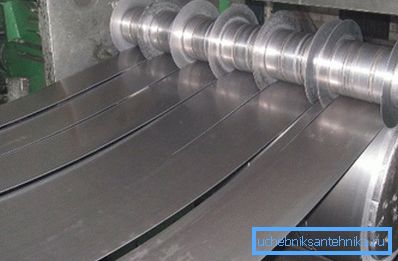

Для виготовлення профільних трубопроводів використовуються листові заготовки. Вони нарізаються і вальцюються в формувальному стані, змінюючи форму перетину з круглого на квадратне / прямокутне. Паралельно з цим проходить зварювання шва.

Технічні характеристики - візитна картка нержавіючих труб

Загалом ГОСТ 9941 81 і 9940 81 солідарні, пред'являючи основні вимоги до сортаменту круглого трубопроводу в питаннях.

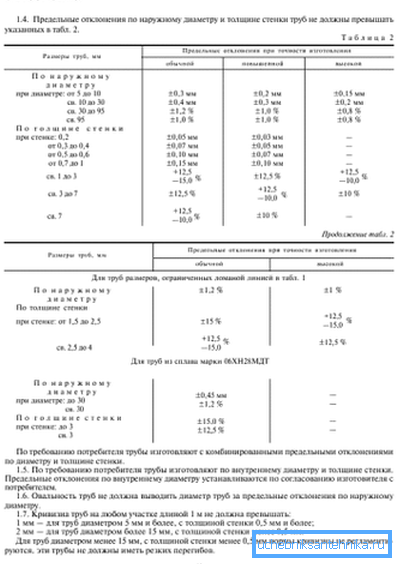

За ГОСТ 9941 81 повинні дотримуватися такі вимоги до холодного і теплого прокату:

• граничні відхилення по зовнішньому діаметру - від 0,3 мм до 1%;
• відхилення по товщині стінки - від 0,05 мм до 10%;
• кривизна труб на 1-метровій ділянці - 1-2 мм;

• використання марки стали і якість готового виробу в залежності від цього.

За ГОСТом 9940 81 випускається безшовний гарячий прокат. Зовнішній діаметр такого трубопроводу змінюється в діапазоні 57 - 325 мм.

Допуски відрізняються в залежності від товщини металу. Наприклад, при товщині стінки 8 - 20 мм величина граничного відхилення становить ± 15%.

Якість зварного шва і дефекти проводяться відповідно до ГОСТу 11068-81. Основні технічні вимоги для профільного прокату визначає ГОСТ 8639-82 - відхилення від прямого кута (± 1,5 °), кривизну (до 2 мм на 1 м), скручування.

Зверніть увагу! Якщо потрібно дізнатися теоретична вага трубопроводу, а ГОСТу поруч немає, можна скористатися простою формулою - вага 1 п / м = D * t * 0,025 кг, де D - зовнішній діаметр (мм), t - товщина стінки (мм).

Види і способи монтажу систем з нержавіючих труб

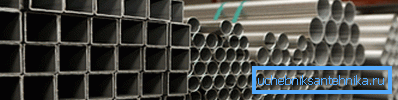

Сортамент виробів з антикорозійного сталі дозволяє створювати конструкції різного утилітарного призначення. Монтаж труб з нержавіючої сталі з круглим перетином відмінно підходить для систем, що транспортують рідини і гази, не вступаючи з ними в реакцію.

Профільні труби, навпаки, найбільше доречні в архітектурних конструкціях, як опори, огорож і т. Д. Ребра жорсткості дозволяють витримувати навантаження на скручування, механічні та вібраційні.

Монтаж труб круглого перетину

Трубопровідні системи з нержавіючого металопрокату затребувані в харчовій, хімічній і медичній промисловості. Стійка поверхня не змінює смак харчових продуктів і не руйнується під впливом отруйних рідин. Монтаж трубопроводів з нержавіючої сталі залежить від умов його експлуатації.

нероз'ємні з'єднання

Інструкція для такого типу стикування трубопроводу виглядає просто - потрібно просто з'єднати труби і зварити / спаяти / склеїти їх.

Виділяю такі типи нероз'ємних з'єднань:

• зварювання (встик і в розтруб) проводиться аргонно-дугового зварювання, шви зачищаються кислотою або абразивами;
• пайка (тверда і м'яка);
• склеювання (анаеробними, ціанакрілатний клеями).

Розумні з'єднання

Найбільш зручний спосіб з'єднання, такий тип стику легко можна зробити своїми руками:

• цангові;
• різьбові;
• муфтові;
• обтискове;
• Штуцерна.

Діоптр - погляд в суть

У харчовій промисловості прийнято обладнати трубопроводи діоптріями (скляні віконця) - приладами, що дозволяють спостерігати, що відбувається в самому трубопроводі. У цих приладах найчастіше потребують молочні та кондитерські підприємства.

Діоптр трубний з нержавіючої сталі представлений двома моделями - трубної і гайкові (подвійний ілюмінатор), кожна з яких має свої переваги.

1. У трубного кут огляду 360 °, швидкознімне Clamp-з'єднання оглядового скла.

1. Гучний має підсвічування внутрішнього простору, скло витримує перепад температури з 230 ° С до 20 ° C протягом хвилини. Спосіб з'єднання зварювання.

Конструкції з профільних трубопроводів

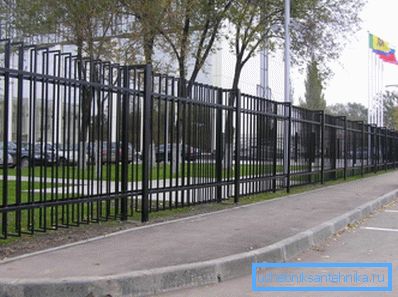

Монтаж труб з нержавіючої сталі прямокутного і квадратного перетину застосовується при зведенні металоконструкцій різного роду - каркас супермаркету, скелет фундаменту, опори. Визначальним фактором тут буде товщина стінок профілю.

Більш легкий трубопровід якнайкраще підходять для навісів, перил, рекламних щитів, каркасів меблів і елементів декору. Способи з'єднання теж варіюються від зварювання і склеювання до застосування фітингів.

На завершення

Протистояння агресивних хімічних впливів, механічна міцність і презентабельний вигляд - три кити, на яких грунтується популярність прокату з нержавіючої сталі. Магістральний трубопровід або водовід в квартирі, несуча конструкція або фрагмент меблів - ціна відступає на другий план, коли справа стосується довговічності і безпеки.

На відео в цій статті розглянуто процес виробництва труб з нержавіючої сталі.
