Трубна дюймова різьба - особливості та спосіб нарізки

Сталеві водопровідні труби можна з'єднувати не тільки за допомогою зварювання, нерідко для цього використовують різьбу. Її якість і співвідношення з віссю вироби важливо при монтажі систем. Використання плашок і мітчиків при цьому не завжди буває зручним, тому найчастіше її нарізають різцем, установленим на токарному верстаті.

Загальні відомості

Зазвичай вона являє собою кручені канавку, що має постійний крок і перетин. Наносять її на поверхню деталей циліндричної або злегка конічної форми, наприклад, це можуть бути гвинти, болти, а також на поверхні, що сполучаються з ними деталей - гайок (див.також статтю Труба для теплої підлоги: як вибрати оптимальну різновид і правильно її укласти).

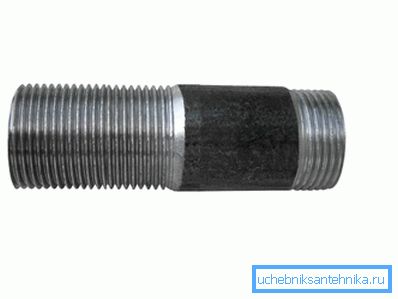

Вдома ми найчастіше стикаємося з циліндричного трубного різьбленням. У нас разом з метричної застосовується також успішно і дюймова.

В результаті маємо такий вигляд:

• 1 труба має зовнішній O33,25 мм;
• 1/2 - 21,25 мм.

Дюймова циліндрична трубна по ГОСТу 6357 відрізняється від метричної такими нюансами:

• гребені-западини більш гострі;
• вершини ниток злегка закруглені.

Найчастіше в побуті використовують труби з такими типами різьблень:

• O 1/2 і 3/4 мають 14 ниток на дюйм з кроком трубного різьблення 1,8 мм;
• O 1, 1 1/4, 1 1/2, 2 - 11 ниток на 1 з кроком 2,3 мм.

виготовлення

Нижче пропонується інструкція процесу:

1. Визначте крок. Для цього скористайтеся резьбомери, підійдуть також лінійка або штангенциркуль.

Порада: необхідно заміряти відстань між вершинами виступів різьби, потім розділити отриманий результат на кількість ниток. Для дюймового різьблення потрібно підрахувати нитки, що містяться в 1.

Зазвичай навряд чи вдається отримати точний діаметр, однак результат буде задовільним.

1. Наріжте різьблення, для чого використовують два способи - своїми руками, а також за допомогою токарного верстата. У першому випадку операція супроводжується додатковими труднощами, що особливо помітно на виробах, діаметр яких понад 1.

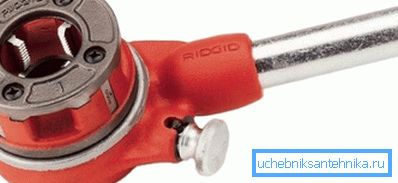

Порада: фахівці рекомендують для ручного способу використовувати спеціальний прилад (КЛУПП), що складається з корпусу і двох ручок, з розміщеними на ньому регульованими рухомими гребінками. Завдяки ним можна поступово заглибитися до потрібного профілю.

Можете також скористатися змінними гребінками з неповним або повним профілем. Ціна таких інструментів висока, тому придбати їх може не кожен. Тому слід згадати про плашку або Лерка, якій також можна здійснити нарізку вручну.

Під час обертання леркодержателя за годинниковою стрілкою він починає Навинчивающийся на різьбу, наявну на втулці. Останню попередньо закріплюють трьома болтами.

Дане пристосування має незаперечну перевагу - немає «упору» в трубу на початковому етапі нарізки. Завдяки закріпленої на трубі втулці, вдається легко виробляти нарізку метричної та трубної різьби.

Порада: можна використовувати різьбові втулки різних діаметрів, що дає можливість легко збільшити діапазон нарізки.

Якщо нарізка буде проводитися леркодержателем без подовжувачів або інших пристосувань, зазвичай вона виходить дуже невисокої якості. В даному випадку можна додати вкладиші довжиною 100-150 мм, виготовлені на токарному верстаті.

Методи виготовлення дюймового різьблення

ручний

Якщо у вас немає поруч токарного верстата або ви не володієте достатнім умінням, можна скористатися ручними пристосуваннями - мітчиком для внутрішньої різьби і плашкою для зовнішньої.

1. Зафіксуйте трубу в лещатах, вставте мітчик в комірець, а плашку - в плашкодержатель.
2. Залежно від того, що ви хочете зробити - вставте мітчик в трубу, а плашку надіньте на неї.
3. Повертайте рукояткою воротка або Плашкотримач, угвинчується або нагвинчують пристосування на виріб.

Порада: якщо необхідно, процес можна повторювати кілька разів, поки не отримаєте потрібний результат по глибині і висоті профілю.

Не забувайте також, що нарізку всередині і зовні слід проводити послідовно.

механічний

1. Затисніть трубу в патроні токарно-гвинторізного верстата.
2. У супорт встановіть необхідний різець.
3. Увімкніть верстат і зробіть фаску в трубі або на ній.
4. Підведіть різець до внутрішньої або зовнішньої поверхні виробу і включіть «різьбову» подачу, налаштувавши попередньо швидкість руху супорта.

Ви також можете використовувати мітчик і плашку на токарному верстаті, зафіксувавши їх у передній або задній бабці. Фахівці рекомендують все ж застосовувати різець, так як при достатньої кваліфікації токаря результат буде набагато краще.

висновок

Використання різьблення дає можливість з'єднувати сталеві труби без застосування зварювального апарату. Завдяки цьому вдається створювати швидкороз'ємні з'єднання, прискорюючи роботу і докладаючи мінімум зусиль.

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
