Трубна муфта: для чого потрібна, як вибрати і як змонтувати

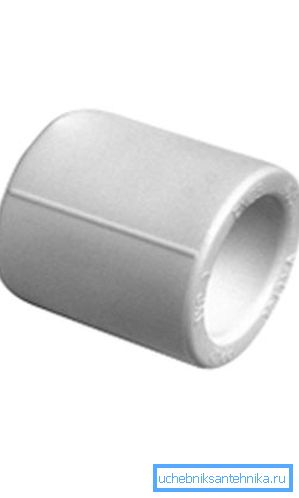

При найближчому вивченні трубна муфта являє собою дуже простий виріб. По суті, це своєрідний з'єднувач для двох однакових або різних за діаметром труб. Також дане обладнання було розроблене для з'єднання магістралей, які зроблені з різних матеріалів (наприклад, це може бути стикування пластика і сталі).
Однак, незважаючи на простий принцип пристрою, дуже часто воно вибирається неправильно. Це пов'язано в основному з тим, що на ринку з'явилося дуже багато сучасних фітингів, які кріпляться якось нестандартно, або ж мають набір якихось унікальних властивостей.
І дуже часто через невраховані індивідуальних характеристик нормальна експлуатація виробів в якійсь конкретній ситуації стає просто неможливою.
У цій статті ми спробуємо максимально докладно розглянути які бувають вироби такого типу, чим вони відрізняються один від одного і як їх кріпити на ті чи інші труби. Почнемо з самого головного.
Види муфт в залежності від типу з'єднання
В даному випадку мається на увазі те, що все перехідники хоча і несуть однакову функцію, але спосіб фіксації у них може бути різним. Розглянемо всі детально в таблиці нижче.
| Метод кріплення: | особливості: |

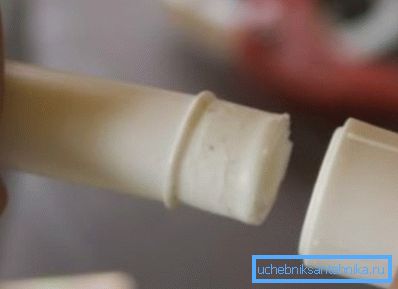

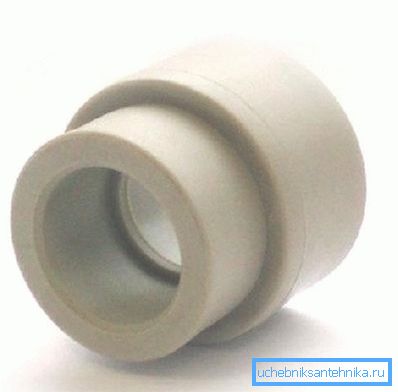

| Це, по суті, спайка елементів і застосовується така технологія для пластикових систем. Перевага методу полягає в тому, що з'єднання виходить дуже герметичне і надійне. Якщо майстер все зробить, як годиться, то ніяких протікання ніколи не з'явиться в місцях стиковкі.Что ж стосується недоліків, то можна виділити такий момент, як неправильна спайка. Якщо час температури плавлення пластику перевищується хоча б на кілька секунд, то після монтажу фитинга велика ймовірність появи щілин. Ну а якщо паяльник впливає на деталь менше, ніж потрібно, то міцність з'єднання буде низькою. |

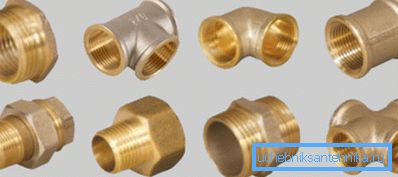

| Ну тут все досить зрозуміло - фітінг такого типу зроблений з металу, як правило. Деталь просто-напросто накручується на кінець металевої труби. Плюс технології - це низька ціна подібної роботи і її простота. Цілком реально зробити все своїми руками без залучення фахівців і без покупки дорого інструмента.Ну а недоліки способу полягають в тому, що за подібними швами доведеться постійно стежити, так як існує великий ризик їх розгерметизації. Тому трубна муфта з різьбою ні в якому разі не повинна вмуровують всередину стін, наприклад. |
| В основному використовується для стикування ліній, через які проходить вода або якісь повітряні потоки. Суть з'єднання в тому, що з'єднувач як би замикається на кінцях труб за допомогою спеціальних гайок карабінного тіпа.Такой шов виходить зробити швидко, але його герметичність і міцність не дуже хороші. |
| Принцип роботи полягає в тому, що труба як би надівається на спеціальний патрубок всередині з'єднувача. Сам же фітінг, як правило, має гайку, яка затискає, фіксує муфту на трубе.Данние з'єднувачі здатні витримувати великий тиск, тільки потрібно стежити за тим, щоб була якісна муфта для труби - металлорукав, до речі, і сама труба теж повинні бути міцними. |

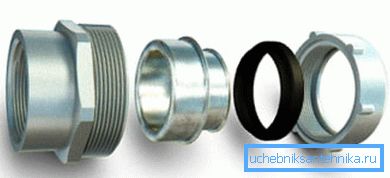

Усередині муфти можуть перебувати гумові ущільнювачі, які дуже чутливі до перепадів температур. Якщо гума всередині вироби неякісна, то при зміні температури на ній поступово буде з'являтися все більшу кількість мікротріщин. А це, звичайно, позначиться (в гіршу сторону) на герметичності з'єднання елементів трубопроводу.
Порада! Рекомендуємо не економити на фітингах такого типу і купувати продукцію відомих, перевірених часом брендів.
Що ж стосується сфери застосування муфт, то сьогодні вони широко застосовуються для з'єднання таких систем:
- Для водопроводів.
- Для газових магістралей.
- Для теплотрас.
- Для нафтопроводів і т.п.
Очевидно, що в умовах приватного будинку або квартири найчастіше використовуються фітинги для стикування труб опалення або ж подачі / зливу води. Давайте розглянемо, як такі деталі зазвичай монтуються і що при цьому важливо враховувати.
Збірка магістралі з допомогу муфт
Варто відзначити, що буде розглядатися інструкція по додаткового пристрою для підключення пластикових, металопластикових і звичайних сталевих труб. Тому що в більшості ситуацій вироби саме з такого матеріалу і застосовуються в окремих випадках. Почнемо з монтажу металу.
З'єднання сталевих труб
Як відомо, раніше стикування магістралей зі сталі здійснювалася досить складним методом - за допомогою газової або електрозварювання.
Цілком зрозуміло, що така технологія має певні мінуси - їх ми розглянемо в таблиці нижче.
| проблема: | особливості: |
| Тобто, попросту кажучи своїми руками виконати таку роботу практично неможливо без наявності досвіду і спец. інструменту. Тому зварювання - це як мінімум дорого. Хоча і досить надійно. |
| Тобто якщо у вас на стінах плитка або, наприклад, шпалери, то іскри від зварювання можуть запросто призвести поверхню в непридатність. |
Порада: знизити ймовірність псування площині можна за допомогою нехитрого методу - якщо це технічно здійснимо, то спробуйте «закрити» потенційно вразливу поверхню картоном або фанерою.
В принципі сьогодні існує з'єднання, яке дозволяє обійтися взагалі без зварювання - це муфта Гебо на металеву трубу.
Вона відноситься до класу виробів з обтискними гайками і працює за таким принципом:
- Кінці стали зачищаються наждачним папером з дрібною фракцією. При цьому труби можуть бути виготовлені з абсолютно різного металу - на щільність з'єднання це ніяк не вплине.
- На магістраль по обидва боки надягають обтискні гайки.
- Сталь насаджується на наконечник перехідника, а після цього гайки притягуються до муфти і закручуються.

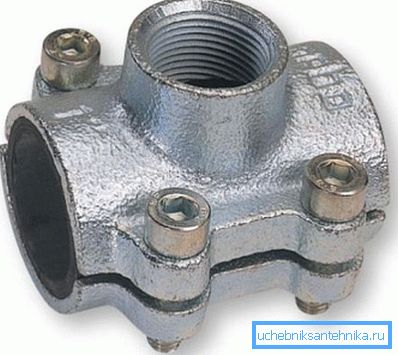

Крім того деталі Гебо можуть мати і дещо інший принцип пристрою. Перехідник може бути виконаний з двох елементів, які як би «беруть в лещата» кінці магістралі. При цьому обидві половинки фитинга затягуються за допомогою зовнішніх болтів і гайок.
В принципі якщо стоїть завдання організувати герметичне з'єднання без застосування зварювання, то використання подібних фітингів дуже виручає.
Недолік тут в тому, що відсутня міцність, так би мовити «монолітність» лінії. Тобто в місцях стикування, де застосовані муфти Гебо, лінію можна легко зламати. Тому намагайтеся в таких точках робити додаткові настінні кріплення для водопроводу.
Що ще варто відзначити, так це те, що існують ще й безмуфтова обсадні труби з металу, які теж можна з'єднувати без застосування зварювання і навіть без будь-яких фітингів. Сенс в тому, що такі вироби мають внутрішню різьбу з одного боку і зовнішню з іншого - тобто вони просто скручуються один з одним.
З металом розібралися, тепер давайте ознайомимося з тим, як з'єднувати пластикові системи різного типу.
З'єднання металопластику, а також поліпропілену

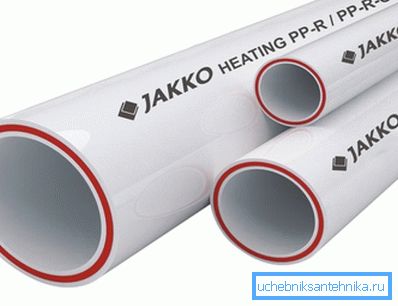

Найнадійніший спосіб - це, звичайно, спайка елементів труб. Застосовується ця технологія не для гнучких бухтового виробів, а для рівних - поліпропіленових, як правило.
Робиться все приблизно за такою схемою:

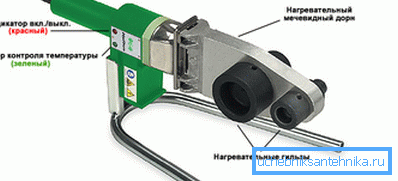

- Береться спеціальний паяльник, включається і нагрівається до потрібної температури.
- Кінці труб протираються сухою ганчіркою - з площини обов'язково потрібно видалити весь пил і бруд.

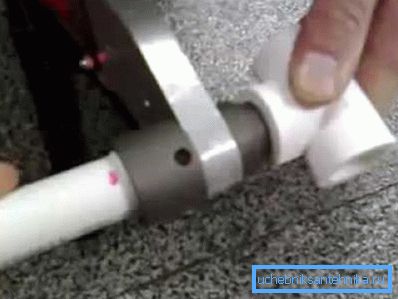

- Береться пластиковий перехідник і сама труба, а потім вони як би насаджуються на розігріті наконечники паяльника. Впливати на матеріал потрібно близько 3-4 секунд, а потім треба різко «зняти» пластикові деталі з паяльника і вставити вироби один в одного.
Після цього слід притиснути елементи один до одного і з зусиллям потримати їх протягом мінімум декількох секунд. За цей час пластик застигне і вийде дуже герметичне муфтове з'єднання.
Зверніть увагу! Робота з паяльником на увазі один важливий нюанс - в залежності від діаметра труби, змінюється час нагрівання пластику. В принципі на внутрішній поверхні кришки валізки повинні міститися такі дані, але на випадок якщо їх немає, сміливо користуйтеся даними з таблиці нижче.
| Діаметр елемента (в міліметрах) | Час взаємодії з паяльником | Час стикування ( «із зусиллям») пластика один з одним | термін охолодження |
| 16 | 5 сек. | 4 сек. | 2 хвилини |
| 20 | 7 сек. | 4 сек. | 2 хв. |
| 25 | 7 сек. | 4 с. | 2 |
| 32 | 8 сек. | 6 | 4 |
| 40 | 12 сек. | 6 | 4 |
| 50 | 18 сек. | 6 | 4 |
| 63 | 24 | 8 с. | 6 |
| 75 | 30 | 10 | 8 |
Ну і залишилося обговорити, як стикуються за допомогою муфт пластикові каналізаційні, а також металопластикові гнучкі вироби.
У першому випадку інструкція приблизно така:
- Береться фітінг і в нього вставляється спеціальний гумовий ущільнювач.
- Краї труб протираються ганчірочкою, а якщо один край представляє собою різаний кінець, то буде потрібно його шліфування дрібнофракційних наждаком.

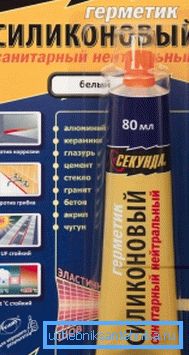

- Краї змащуються тонким шаром сантехнічного силікону. Це потрібно для того щоб герметичність була на висоті, а також для більш легкого входження пластика всередину муфти.
- Елементи системи вставляються один в одного. За цією схемою збирається послідовно вся «траса».
Як правило, для з'єднання такої магістралі застосовується стандартний жорсткий перехідник, але в окремих випадках може використовуватися і гнучка муфта для труби. Для з'єднання унітазу і каналізації, наприклад, або ж для стикування коліна від раковини з точкою входу в зливну систему.
Що ж стосується технології стиковки гнучкого металопластику, то окремо на цьому питанні можна не зупинятися, тому що в більшості випадків застосовуються вищеописані гільзові перехідники. Тобто ті, в які вставляються кінці «траси», а потім затискаються спеціальними гайками.
висновок
Виходить, що ми ознайомилися з досить недорогим і дуже надійним способом стикування самих різних трубопроводів. Тут особливо важливо враховувати для досягнення максимальної герметичності, так це те, якого типу купується трубна муфта, які у неї експлуатаційні характеристики і призначення.
Основні дані ми вам надали, сподіваємося, що вони вам знадобляться в справі. Ну а якщо ж інформації було недостатньо, то радимо переглянути ще й відео в цій статті.
