Трубна різьба: типи і характеристики

Найчастіше монтаж розбірних типів трубопроводів здійснюється за допомогою нарізного сполучення. Для зручності, все що застосовуються в трубах різьблення стандартизовані. Далі ми розглянемо основні їх характеристики, типи, способи нанесення і визначення розмірів.

типи

Характеристики

Як виглядає різьблення, знає кожен - це послідовність гвинтових канавок, які мають постійну величину кроку і перетину. Вона може бути нанесена на поверхню циліндричної або конічної форми.

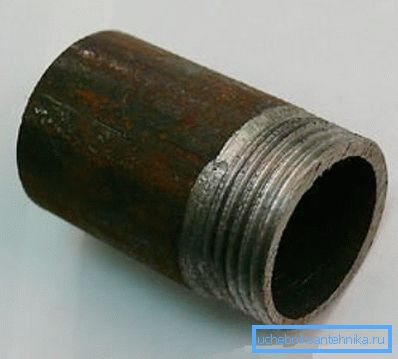

Що стосується труб, то нарізка може використовуватися у виробах самого різного призначення, для забезпечення розбірного монтажу трубопроводу. Найчастіше вона зустрічається в побутових системах водопостачання і опалення.

Основними її характеристиками є наступні показники:

• Розташування;
• Одиниця виміру розмірів;
• напрямок;
• Профіль різьбоутворюючі поверхні;
• число заходів.

Слід зазначити, що нарізне сполучення труб - це досить відособлена група стандартів, яка регламентується за ГОСТом 6357-81.

Зверніть увагу! З'єднання трубопроводів перетином понад 6 дюймів слід виконувати звареним способом.

дюймова

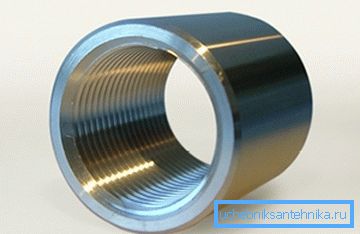

Дюймова різьба застосовується на металевих трубах, а також металевих і пластикових трубних фітингах розбірного типу. Згідно ГОСТ, основними її характеристиками є крок і діаметр.

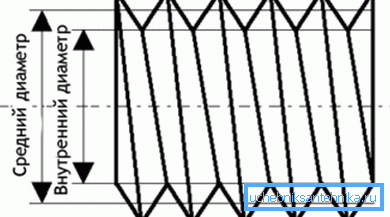

Причому, під цим параметром може розумітися:

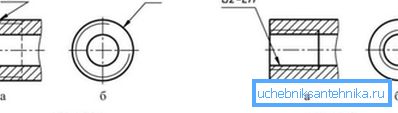

• Зовнішній діаметр - відстань між верхніми протилежними точками, розташованими на вершинах гребенів.
• Внутрішній - відстань між нижніми протилежними точками, розташованими на западинах канавок.

Різницею цих параметрів визначається висота профілю.

Крок, як нескладно здогадатися - це відстань між сусідніми витками. Даний параметр завжди однаковий на всьому різьбовому ділянці. Всі розміри в даному випадку позначаються в дюймах.

У таблиці нижче наведені розміри трубного різьблення в мм:

Зверніть увагу! Інші розміри містить ГОСТ на трубну різьбу 6357-81.

У побуті найчастіше використовують труби з такими типами нарізки:

• З кроком 14 ниток на дюйм:

• діаметром 3/4 ?;
• 1/2 ?.

• діаметром 1 + 1 - 4;
• 1 ?;
• 2 ?;
• 1 1/2 ?.

метрична

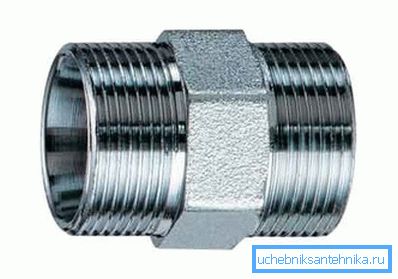

Основні характеристики метричної нарізки, такі ж, як і у дюймової - діаметр і відстань між витками. Але, в такому разі, чим відрізняється метрична різьба від трубної?

Насправді відмінностей зовсім небагато, основні з них полягають в наступних моментах:

• Форма профілю гребеня. У дюймової профіль більш «гострий».
• Розміри в метричному виконанні вказуються в міліметрах. Правда, для зручності, можна виконати переклад трубного різьблення в мм.
• Крок в дюймовому виконанні вважається не в мм, а в нитках - кількості канавок, які поміщаються на дюймовому вимірному відрізку. Наприклад, в стандартних водопроводах існує два варіанти «кроку»:

• на 11 ниток (2,31 мм);
• на 14 ниток - (1,8 мм).

В іншому ж трубна і метрична різьба не відрізняються.

Зверніть увагу! Розмір трубного дюйма відрізняється від загальноприйнятого. Один такий дюйм становить 3,33 сантиметра, а не 2,54.

визначення розмірів

Метрична різьба і трубна вимірюється одними і тими ж інструментами:

• калібрами;
• штангенциркулями;
• Гребінками.

Тому інструкція по вимірюванню цих параметрів і для дюймового і для метричного виконання виглядає однаково. Так само як калібру можна використовувати штуцер або муфту з відомими параметрами.

Проміряти відстань між витками досить просто - треба вкрутити болт в деталь, або накрутити на неї гайку. Якщо процес вкручування не викликає ускладнень, і при цьому болт або гайка сидить щільно, то відстань витків на трубі відповідає цим параметром на болті.

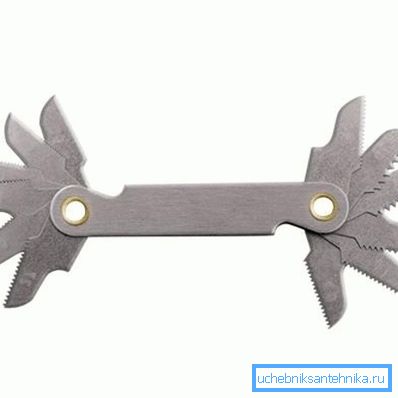

Ще простіше працює резьбометр. Цей інструмент містить вимірювальні пластини, які нагадують набір пилок. Ці пилочки прикладають до ділянки з витками. Якщо профіль збігається, то значення нарізки відповідає значенню, зазначеному на пластині інструменту.

Зверніть увагу! Штангенциркулем і мікрометрів можна виміряти тільки зовнішній діаметр. Тому найкращим інструментом для цих цілей є резьбометр і калібри.

способи нанесення

На сьогоднішній день існує два способи нарізки:

• механічний;
• Своїми руками, за допомогою плашки і мітчика.

Технологія ручної нарізки виглядає наступним чином:

• В першу чергу треба зафіксувати трубу в лещатах.

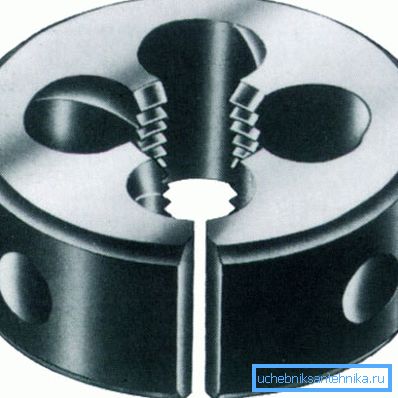

• Далі мітчик треба вставити в комірець, а плашку для трубного різьблення в плашкодержатель.
• Потім плашку потрібно надіти на трубу, а мітчик вставити в неї. Після цього слід обертати рукоятки інструменту.
• При необхідності, операцію по нарізці потрібно повторити кілька разів, щоб прорізати тіло труби на потрібну глибину, забезпечивши рівномірне висоту профілю.

Звичайно, механічний спосіб нарізки, тобто на токарному верстаті, забезпечує більш високу якість. Тому, має нанести різьбу в майстерні, до того ж ціна на подібні послуги токаря, як правило, цілком доступна.

висновок

Різьбове з'єднання користується великою популярністю в побутових трубопроводах. Однак, слід мати на увазі, що різьбовій ділянку на трубах може мати найрізноманітніші параметри, які необхідно знати, щоб підібрати для трубопроводу сумісні фітинги та інші деталі.

Подібну інформацію можна отримати з таблиць в довідковій літературі або виміряти самостійно. З відео в цій статті можна отримати додаткову інформацію з даної теми.
