Трубна циліндрична різьба: опис основних технічних
Різьбове з'єднання донині вважається найбільш надійним і простим в експлуатації. Розуміння технічних особливостей і методів нарізки допоможе вам використовувати його більш ефективно. Далі ми викладемо всю необхідну для цього інформацію.
Основні положення
Різьба - це певна послідовність гвинтових канавок з заданим діаметром і повторюваним кроком. Наноситься на поверхні циліндричної форми для з'єднання різних трубних виробів.
Переваги нарізного сполучення
У порівняльній таблиці видно переваги різьбовій фіксації перед альтернативними методами:
спосіб з'єднання | плюси | мінуси |
Сварка | Повна герметичність, надійність | Необхідність наявності дорогого зварювального апарату і навичок його використання, пошкодження цинкового шару в місцях зварювання, складність подальшого демонтажу |
Фітинг | Легкість використання своїми руками, достатня герметичність | Застосування можливо тільки для пластикових труб, які мають температурні і механічні експлуатаційні обмеження |
різьба | Універсальність, проста інструкція застосування, висока надійність | Потребують додаткової герметизації клоччям |
Як ви бачите, зварювання має безліч недоліків пов'язаних з реалізацією та подальшим станом трубопроводу, а фітинги не можуть застосовуватися на металевих конструкціях. Єдиний же недолік різьблення є досить умовним, так як ціна клоччя, що створює додаткову статтю витрат, незначна.
Технічні характеристики

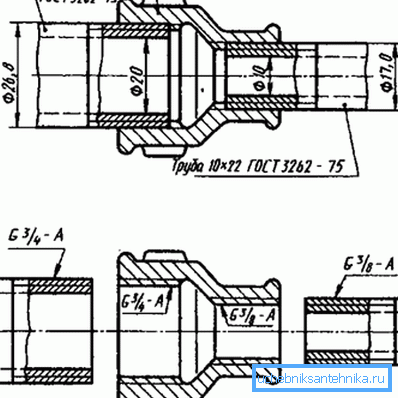

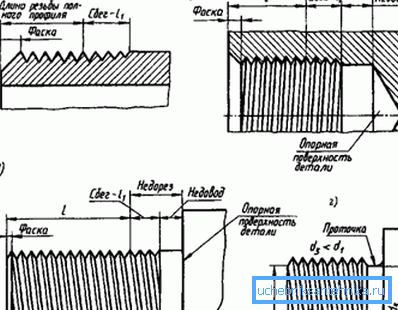

Тепер давайте розглянемо основні параметри трубного циліндричного різьблення, які регулюються по ГОСТу 6357 81:
- кут профілю. В даному варіанті нарізки він дорівнює 55 градусів.
- Зовнішній діаметр - відстань між двома найвищими точками нарізного профілю.
- Внутрішній діаметр - відстань між найнижчими точками нарізного профілю.
- умовний діаметр - параметр для розрахунку жорсткості та пропускної здатності труби. Позначається в дюймах і співвідноситься з внутрішнім і зовнішнім наступним чином:
Умовний діаметр, дюйми | Відповідний зовнішній діаметр, мм | Відповідний внутрішній, мм | |
Мінімальне значення | 1/16 | 7,723 | 7,142 |
Максимальне значення | 6 | 163,83 | 162,351 |
Слід знати: при приєднанні сантехніки враховується саме умовний діаметр. Решта ж дані потрібні тільки при виготовленні нарізного сполучення.
- крок - кількість гвинтових канавок на один дюйм. Може приймати значення: 11, 14, 19 або
контроль
Точність геометрії різьблення перевіряється одним з двох способів:

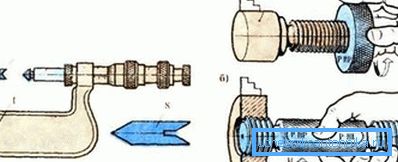

- Калібром. Береться заготовка з відрегульованими параметрами і накручується на нову різьбу або вкручується, якщо мова йде про внутрішньому сполученні. При виявленні дефектів і невідповідностей болванка не дійде до кінця вироби.
- Шаблоном. У цьому випадку справа обмежується тим, що до різьби прикладається рівна пластина, і якщо зазори відсутні, то виріб вважається придатним.
Порада: якщо буде потреба швидкої перевірки рекомендується використовувати шаблон. Контроль же калібром хоч і більш точний, але здатний значно затягнути процес.
методи різання
Є два способи нарізки різьблення:
механічний

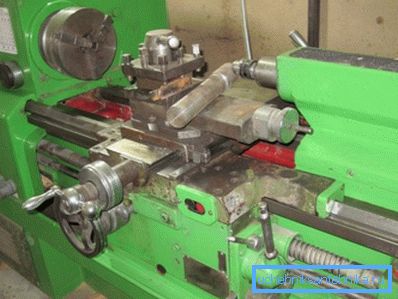

Реалізується за допомогою спеціального верстатного обладнання:
- У патрон встановлюємо сталеву заготовку.
- На супорті фіксуємо різець і регулюємо його під потрібний кут профілю. Інструмент для зовнішньої нарізки встановлюємо перпендикулярно по відношенню до заготівлі, а для внутрішнього - паралельно.
- Запускаємо машину і контролюємо нарізку.
Верстат візьме виріб будь-якої складності, дозволить виконати роботу швидко і якісно, але далеко не завжди виявиться під рукою. Тому слід розглянути ще один, більш простий варіант.
ручний
Кожен поважаючий себе сантехнік завжди має з собою Клупи або плашки для труб для різання зовнішньої різьби і мітчик для внутрішньої.
Такі інструменти дозволяють здійснити задумане в будь-яких умовах, досить:
- Встановити на трубний Клупи відповідні різці, а на плашку або мітчик ручки.
- Потім злегка сточити кінець труби.
- Зафіксувати інструмент на виробі або в ньому.
- Повільно і рівномірно прокручувати до повного проходу.
- Вивести агрегат по готової різьбі назад.
Обидва способи вимагають наявність певних навичок, але є цілком доступними для освоєння.
висновок
Якісна і довговічна сантехніка встановлюється з використанням різьбових з'єднань. Це перевірений часом і до сих пір не втратив актуальність метод.
Вище ми розібрали можливі технічні параметри трубного циліндричного різьблення згідно з чинними ГОСТами. Також важливий момент, що необхідні різьбові канавки на трубі можна зробити і самостійно, вдавшись до допомоги верстата, КЛУПП, плашки або мітчика.
Відео в цій статті надасть вашій увазі на додаткове вивчення деяку інформацію, що має безпосереднє відношення до викладеним матеріалам.
Знання про різьбових з'єднаннях допомагають використовувати їх більш ефективно.
