Трубогиб для труби самому

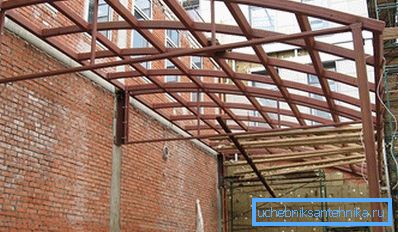

Одним з найбільш затребуваних матеріалів, при проведенні будівельних робіт самого різного виду, є металеві труби. Зокрема, мова йде про профільні трубах прямокутного перетину. У домашньому господарстві вони використовуються для виготовлення різних конструкцій від альтанок, до навісів і прибудов. І кожен, хто мав з ними справу, знає, що досить часто буває необхідно ці труби зігнути.

Завдання може бути вирішена декількома способами, одним з найбільш ефективних серед яких є використання трубогиба. Цей спеціальний інструмент можна знайти на будівельному ринку без проблем. Однак варто сказати, що ціна на подібні пристосування часто буває досить висока.

Порада! Якщо мова не йде про професійну діяльність, то в цілях економії набагато доцільніше буде виготовити трубогиб для труби своїми руками.

Сфера використання

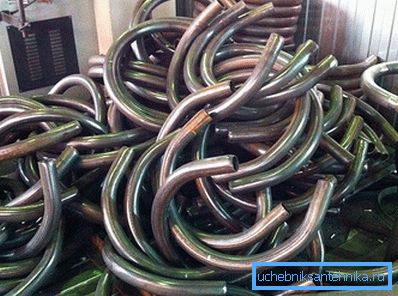

Для найбільш повного розуміння питання потрібно кілька слів сказати про те, де саме застосовуються трубогиби. Як і було сказано вище, основна сфера застосування цих пристосувань - це будівництво, де загинання труби часто є необхідною дією. Основна проблема в тому, що без спеціального пристосування цей процес можна здійснити вкрай складно. Без залома стінок загнути профільну, та й будь-яку іншу трубу буває практично неможливо. Але, якщо використовувати трубогиб, то можна домогтися рівномірного загибания труби на кут до 180 градусів без будь-яких подальших проблем.

Якими бувають трубогиби

Що стосується того, які типи трубогибов можна зустріти, то тут необхідно сказати, що різновидів цього спеціального пристосування існує досить багато і відрізнятися вони будуть за цілою низкою ознак.

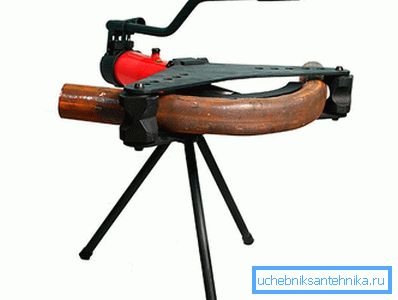

• Перш за все, мова йде про те, що можна зустріти професійні моделі і варіанти для, так би мовити, господарського застосування. Відрізнятися вони будуть не тільки своїми габаритами, але і принципом роботи. Мається на увазі, що в дію професійні моделі наводяться зазвичай від електромотора і при роботі використовується гідравліка, а ось побутові трубогиби будуть, швидше за все, механічними і працювати завдяки мускульною силою людини. Як нескладно здогадатися, ручний трубогиб буде значно компактніше і дешевше свого професійного аналога.
• Крім вищезазначених відмінностей можна згадати, що трубогиби відрізняються між собою по діаметру труб, з якими можуть працювати.
• Моделі також відрізняються і за способом загинання. Так можна виділити трубогиби арбалетного, пружинного і сегментного типу.

Принцип роботи

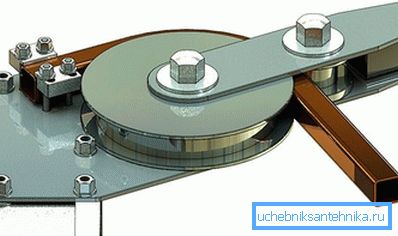

Перед тим як перейти до розгляду процесу складання такого пристосування, як ручної трубогиб, потрібно кілька слів сказати про те, на чому заснований принцип його дії. А суть полягає в тому, що труба, що поміщається в верстат, загинається або навколо округлого шаблону, який має заданий радіус поверхні, або ж загинання відбувається в результаті рівномірного механічного натиску на її поверхню з однієї зі сторін. Переважно в більшості випадків, так як простіше у виготовленні буде другий варіант. Саме він і буде розглянуто нижче.

виготовлення

Для того щоб виготовити якісний верстат для загинання труб, роботи слід проводити поетапно.

підготовка

Як і в більшості випадків, якщо потрібно якісне виконання робіт, починати їх слід з ретельної підготовки. І мова тут йде не тільки про те, що потрібно заготовити матеріали, які будуть потрібні, але і варто подбати про те, щоб всі необхідні інструменти були в наявності.

Матеріали та інструмент

• Металевий куточок. З нього буде виготовлений сам каркас верстата. Хоча можна використовувати і інший матеріал, на зразок тих же профільних труб.
• Будуть потрібні три обертових на підшипниках вала. Можна пошукати готові, але можна виготовити їх і самостійно.
• Не обійтися буде і без елементів кріплення на кшталт різних болтів і штанг.
• Болгарка з відрізними дисками по металу.

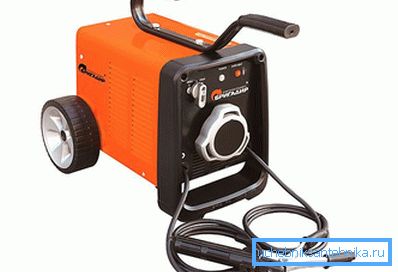

• Зварювальний апарат.
• Вимірювальні пристрої (рулетка, куточок, рівень та ін.).

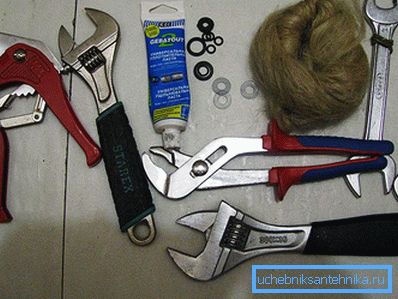

• Робочий інструмент (набір ключів, викрутки, молоток та ін.).

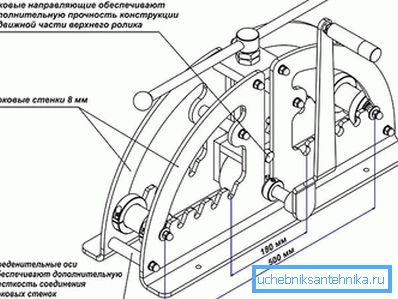

Крім цього, необхідно виготовити самостійно або запозичити зі спеціальної літератури креслення майбутнього пристосування. Таким чином, можна буде ще на етапі підготовки визначитися з нюансами конструкції, що значно прискорить безпосередній процес складання.

каркас

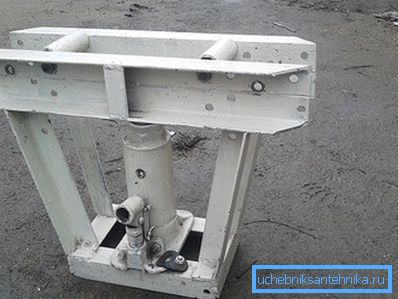

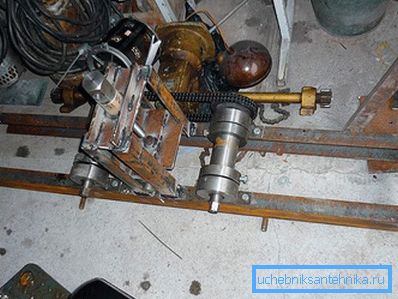

Якщо все підготовчі етапи виконані, можна переходити до робіт. Для початку необхідно виготовити несучий каркас трубогиба. Тут немає нічого складного. Виготовляється він з металевого куточка або труб. Матеріал ріжеться за допомогою болгарки і елементи конструкції скріплюються зварюванням. Можна додати, що фізичні габарити каркаса можна вибирати, виходячи з особистих міркувань, але при цьому найбільш оптимальною висотою каркаса буде, якщо він на кілька сантиметрів вище пояса людини, якому належить працювати.

Порада! Якщо висловлюватись у термінах геометрії, то каркас за великим рахунком є ​​паралелепіпед. Хоча можна використовувати і інші варіанти.

вали

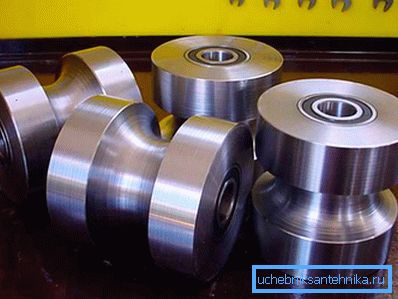

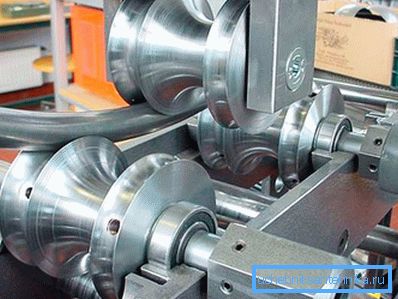

Після того як основний каркас буде готовий, до нього кріпляться обертові вали. Для цих цілей можна використовувати кріпильні хомути, які або притягуються до каркасу болтами, або кріпляться методом приварювання. Загальний сенс в тому, що два вала повинні бути закріплені поперек верхньої площини каркаса. Якщо вали виготовляються самостійно, то як приклад, можна навести обрізки сталевого брухту потрібної довжини, на які з обох сторін надіті кулькові підшипники.

Далі необхідно виготовити невелику допоміжну конструкцію для установки третього валу. Мова йде про те, що встановлюватися він повинен таким чином, щоб його можна було рухати в вертикальній площині. Для цього його кріплять на спеціальну металеву рамку, з можливістю регулювання по висоті. До цього валу прикріплюється рукоятка для його обертання. Для більшої надійності конструкції і полегшення робіт з пристосуванням все вали можна додатково з'єднати між собою за допомогою ланцюгової передачі. Для цього до валів приварюються зірочки. В результаті виходить, що при обертанні одного з них, будуть обертатися все три.

завершення робіт

Як завершального етапу робіт можна провести зовнішню обробку всього пристосування. Мається на увазі його фарбування або покриття іншим антикорозійним складом. Так як для виготовлення пристосування використовується в основному метал, така обробка є необхідною. Після цього трубогиб можна вважати готовим.

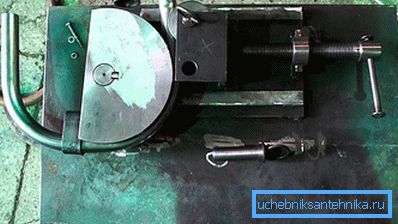

Працювати пристрій буде наступним чином:

• Вал, встановлений на штативі, піднімається вгору.
• Труба вставляється між ним і двома валами на каркасі.
• Верхній вал опускається до площини труби і закріплюється з невеликим натиском на поверхню.
• За допомогою рукоятки вал обертається, і труба рухається між валами, отримуючи певне навантаження на сторону, набуваючи при цьому невеликий радіус вигину.
• Потім вал підтягується ще трохи, і труба простягається в зворотному напрямку, а радіус вигину збільшується.
• Процедура повторюється до тих пір, поки труба не прийме необхідний радіус вигину.

Можна додати, що з метою удосконалення пристосування і полегшення роботи з ним, до верстата досить корисним буде прикріпити електромотор. Завдяки його використанню роботи будуть проводитися набагато швидше і простіше, але при цьому буде прив'язка до електромережі і зайві кіловати на лічильнику.

Виготовити ручної трубогиб досить просто. До того ж завдяки цьому можна заощадити досить пристойну суму, адже навіть якщо всі матеріали для виготовлення купити, ціна питання буде на кілька десятків тисяч рублів менше, ніж придбання готового варіанту. Якщо ж всі необхідні інструменти і матеріали під рукою і є деякий досвід щодо поводження з усім цим, роботи можна здійснити за вихідні.

На завершення варто додати, що роботи з виготовлення трубогиба потенційно травмонебезпечні, а тому правила техніки безпеки є обов'язковими і повинні дотримуватися неухильно.
