Цегляна труба для димоходу: розбираємося в технології
Незважаючи на технічний прогрес, без димоходу не обходиться поки жодна піч, котел або камін, де паливом служать вугілля, дрова або газ. Так, вони стали складними за своєю конструкцією, що дозволяє їм не боятися корозії, конденсату і протистояти сажі відкладенням. Дана стаття буде розповідати про те, як виготовляється звичайна цегляна труба для димоходу, яка знайома всім з раннього дитинства.
Будівельний бум на котеджне будівництво охопив буквально всю країну, одночасно з цим знову відродився інтерес до камінів та печей. Багато хто прагне відтворити в будинках опалювальні прилади за старими канонами, хоча сьогодні це зробити досить складно.
На жаль, але не так часто сьогодні можна знайти того, хто зможе зробити пічні труби з кірпіча.Поетому зараз буде розказано про те, як самостійно зробити такий димар у власному будинку, ціна якого не вдарить по сімейному бюджету.
Пристрій
Перед початком будь-якої справи необхідно дізнатися в загальних рисах про те, з чим нам доведеться мати справу. У нашому випадку, з яких елементів повинна складатися труба для цегляної печі. Відразу слід сказати, що не зовсім вірно вважати, що досить просто скласти прямокутну трубу.
| насадна труба | Конструкція розташована на самому початку і встановлюється прямо на печі. Може бути оснащена засувкою, складається з 5-6 рядів. |
| шийка распушки | Розширення виготовляється таким чином, щоб не змінилося перетин основного каналу димоходу. |
| Оброблення або распушки | Викладається своїми руками в кілька рядів. Вона дозволяє розширити зовнішню частину труби. |
| стояк | Формується в горищному приміщенні і зазвичай це прямолінійна частина димоходу, яка підходить до покрівлі. |
| видра | Розширення на трубі з усіх боків від 100 мм. Так ви зможете захистити горищний простір від дощу і снігу, які можуть проникнути туди крізь щілини. Якщо її не зробити, волога поступово зруйнує несучі конструкції даху. |
| шийка труби | Розташована вище видри і являє собою рівну ділянку. |
| оголовок димоходу | Розширена зовнішня кладка. Для захисту внутрішньої частини димоходу на нього можна встановити металевий ковпак або флюгарка. Ви можете істотно збільшити тягу в трубі, якщо правильно їх підберете. |
Порада: кладка цегляної труби ведеться з таким розрахунком, щоб по всій її довжині внутрішній діаметр був однаковим.
процес кладки
Після того, як ми дізналися основні частини нашої майбутньої конструкції, пора починати основну частину роботи. Попередньо підготуйте для неї всі необхідні інструменти і матеріали.
креслення

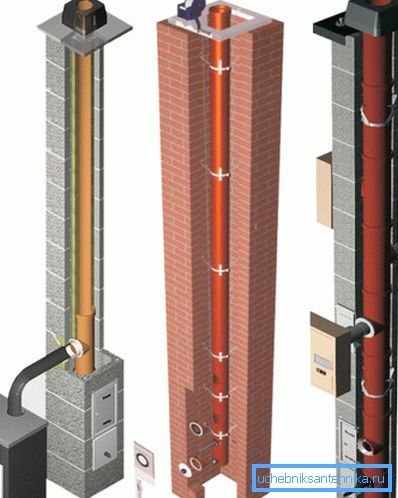

Сьогодні будемо розбирати стандартний варіант димоходу, хоча існує і досить інших варіантів. Але, в цьому випадку він підходить не тільки для печі, а й для каміна. Якщо ви встановите всередину металеву трубу зі спеціального сплаву, він легко перетворитися в димохід для котла, що використовує газ для роботи.
Порада: видру і распушку можна класти і по-іншому, це буде залежати від кута ската даху і розташування димоходу щодо останньої.
Не забувайте, що товщина швів у кладці безпосередньо впливає на розмір каналу.

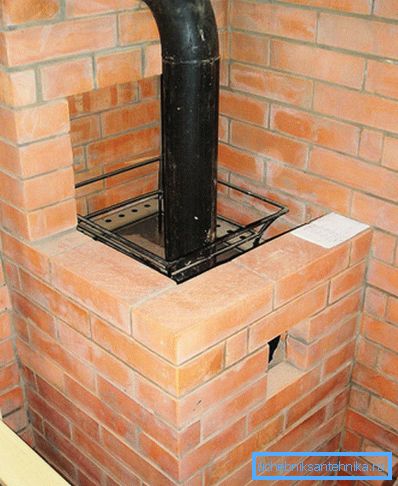

Починайте кладку з надсадний труби, строго дотримуючись цегляну перев'язку. Вона не повинна доходити до перекриття приблизно 5-6 рядів. (Див. Також статтю Труба для буржуйки: особливості.)

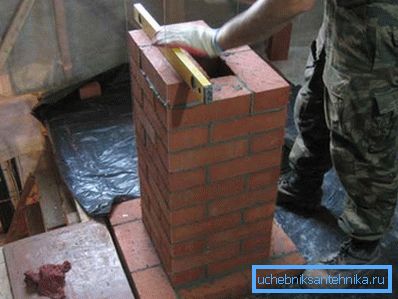

Сформуйте оброблення та стояк
Виконайте шийку распушки (оброблення).
Інструкція нижче підкаже, як це зробити правильно:

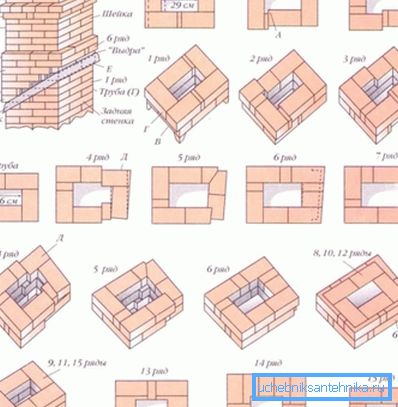

- Використовуйте для створення димового каналу 5 цегли, його внутрішній розмір складе 270х140 мм, зовнішній 450х590 мм, завдяки вставкам половинок і четвертинок цегли.
Порада: вставте всередину каналу цегляні пластини, щоб дотримати його габаритні розміри.
- Третій ряд кладки повинен бути розмірами 650х510 мм. Він також повинен мати всередині цегляні пластини, їх товщина приблизно 60 мм. Якщо подивіться зсередини, помітите, що оброблення стала набувати необхідну форму.
- Розмір наступного ряду - 710х570 мм, всередині нього слід вставити цеглу товщиною до 100 мм.
- Викладіть 5-й і 6-й ряди цілим цеглою, не забуваючи строго дотримуватися перев'язку.
Порада: якщо необхідно, ви можете зробити оброблення вище, проклавши ще один ряд під нижележащую кладку.
Зробіть в покрівлі отвір, щоб можна було в нього вивести стояк назовні. Проведіть його через покрівлю. Інша робота проводиться безпосередньо на даху.
Тут слід продовжити кладку стояка, уважно стежачи за перев'язкою кірпічей.Его слід зробити вище покрівлі на 1-2 цегельного ряду.

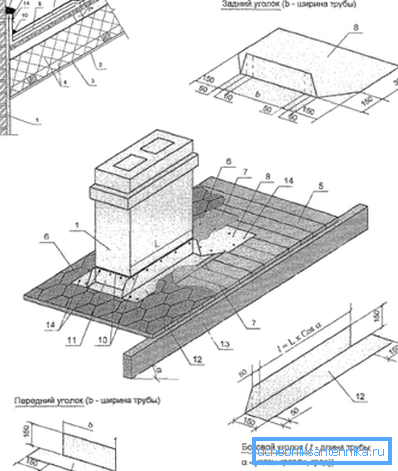

видра
Вам буде потрібно викласти дев'ять рядів, при цьому кожний наступний по зовнішньому діаметру повинен бути на чверть більше попереднього.
Не забувайте під час роботи про дотримання внутрішніх розмірів димового каналу, тобто підбирайте цегляні пластини таким чином, щоб він не звужувався і не розширювався.
- Після кладки перших двох рядів у вас вийде передній виступ, по краях розмір не зміниться.
- У 3-му висуньте цеглини, збільшивши ширину видри, плавно заводячи передній виступ з боків конструкції.
- В 4-му ряду збільште довжину бічних виступів.
- 5-й і 6-й ряди повинні в підсумку перекрити зазор між покрівлею і димоходом за допомогою збільшення довжини бічних виступів.
- 7-й ряд - завершення кладки бічних виступів.
- 8-й і 9-й ряд - кладка четвертого виступа.Не забувайте про перев'язку цегляної кладки і правильно підбирайте пластини з цегли для димового каналу.
Кладка шийки і оголовка
10-й ряд призначений для формування шийки димоходу. Її розмір лежить в прямій залежності від його висоти.
Порада: не забувайте дотримуватися всіх вимог і норм по влаштуванню висоти труби над покрівлею, так як цього прямо впливає на працездатність каміна і печі.

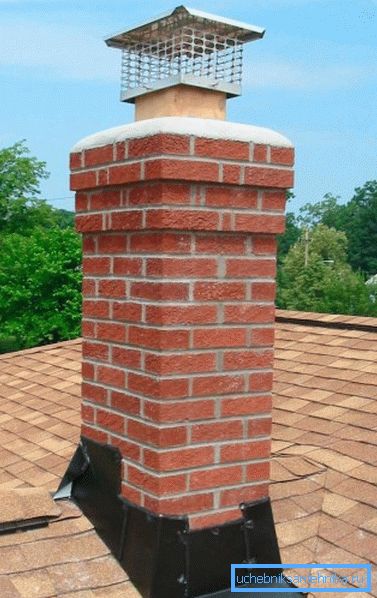

Зробіть оголовок, після сформування шийки. Робота нічим не відрізняється від кладки распушки, тому особливих труднощів для вас не складе. Після цього підберіть і встановіть на нього ковпак або флюгарка.
висновок
Відведення відпрацьованих газів з печей, камінів або казанів є важливим етапом в забезпеченні будинку теплом. В даному випадку слід керуватися вимогами і нормами, щоб забезпечити безпечне взаємодія з опалювальним приладом. (СМ. Також статтю Каналізація в котеджі: особливості.)
В даній статті було розглянуто стандартний цегляний димохід, який можна зустріти сьогодні в багатьох приватних котеджах. Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
