Ухил каналізаційних труб

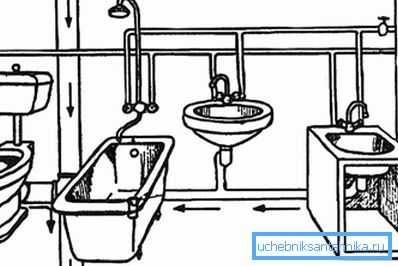

Якщо необхідно влаштувати систему стоку для ванної, важливо розуміти, яким повинен бути ухил каналізаційної труби в квартирі, інакше потім можна зіткнутися з проблемами. Навіть якщо створюється враження, що роботи будуть простими, несерйозне ставлення до установки кута зниження неодмінно позначиться при експлуатації каналізації. В результаті будуть витрачені даремно ресурси, сили і час, адже всю роботу доведеться повністю переробляти.
Зазвичай каналізація в квартирі працює за принципом, в основі якого лежить принцип проходження води самопливом. Тому, якщо нахил маленький, вода не буде проходити сама, а коли великий, то каналізація не зможе нормально працювати.
Визначення кута нахилу
Щоб кут був таким, як потрібно, слід розібратися в даних, наведених в довідкових таблицях. У них, як правило, наводяться дробу, мало кому зрозумілі. Ті, хто звик, що кут повинен визначатися градусами, може не зрозуміти значень десяткового дробу. Однак розібратися в ній не складно. Перша цифра означає ухил, а друга - протяжність магістралі в метрах. Це можна пояснити на прикладі, в якому 3/1 буде виглядати як 3 см на метр. Щоб зрозуміти загальний ухил, необхідно довжину труби (до краю або до повороту) помножити на цю величину.
Пояснимо більш детально. Наприклад, вся довжина каналізаційної труби буде дорівнює 6,7 м, а зниження буде, припустимо, 0,06. Таким чином, між рівнем, що знаходяться на початку і кінцем каналізаційної системи повинна бути різниця, яку можна уявити як формулу:
H = L x k, де L - це довжина труби (6,7 м), k - ухил, рівний 0,06. Тому значення H = 6,7? 0,06 = 0,42 м, тобто 42 см. Так визначається правильний ухил каналізаційних труб, і підходить цей метод як для квартир, так і для заміських котеджів.

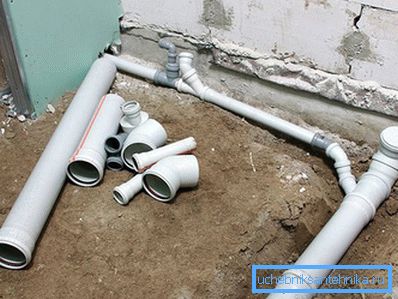

Розрахунок наповнення труби
Що варто враховувати під час монтажу каналізаційної труби, так це її заповнення. Для його визначення створена формула:
y = H / D, де: H - рівень рідини води в трубі, а D - її діаметр. значення y дорівнюватиме нулю, якщо труба не заповнена. Якщо ж вона заповнена, то цей показник дорівнює 1. Оптимальним є діапазон 0,5 або 0,6.
Така різниця присутня через особливих властивостей матеріалу, з якого виготовлені труби, а також їх здатність утворювати граничний шар, здатний утримуватися ближче до внутрішньої поверхні труб.
Не завадило б врахувати і те, що скляні або пластикові труби всередині більш гладкі, ніж азбестові, так як їх поверхня шорстка. Тому значення заповнювання для першого випадку дорівнюватиме 0,5, а для азбесту - 0,6.
Ці показники будуть відповідати за те, з якою швидкістю будуть йти по трубах нечистоти і рідина (приблизно 70 см за секунду). В результаті швидкість твердих включень буде значно менше, що дозволить утримувати їх в підвішеному стані, щоб вони не змогли прилипнути до внутрішніх стінок в трубопроводі.
норми
На мінімальний ухил каналізаційних труб по СНиП впливатиме те, якого діаметру труба прокладена в будинку. Згідно з цими нормативами, для труб середнього діаметра (близько 50 мм) ухил становитиме 0,03 м, а для великих розмірів - 0,02 м.
відвідні труби
Найкраще для визначення горизонту скористатися рівнем (з наведенням лазером або звичайним). Також можна застосувати натягнутий трос-трасування. Коли труба буде заводитися в стояк, він підійде як еталон вертикалі.
Для проведення таких розрахунків кут зниження слід вважати як арксинус по відношенню до зниження, при цьому отримане значення відняти від прямого кута, тобто від 90 ?. Отримана величина і буде тим результатом, який нам потрібен.
СНиП та інші стандарти вказують найбільш прийнятні дані для ухилу труб, що проходить зовні. Ці розміри, як правило, мають діаметр більше, ніж той, що у внутрішніх комунікаціях.
Порада! Найбільш оптимальний ухил від 15 до 25 мм.
