Умовний прохід труби - особливості даного параметра
Умовний прохід труби - це номінальний параметр, що відображає пропускну здатність системи, який є орієнтиром при проектуванні і монтажі, так як слід підбирати труби і фітинги, які ідеально підходять один до одного. Варто зазначити, що даний показник означає усереднене значення, так як завжди округлюється в більшу або меншу сторону, щоб отримане значення відповідало стандартам, які відображені в нормах ГОСТ.
Основні параметри систем
При характеристиці тих чи інших комунікацій використовується не тільки умовний прохід, цього показника недостатньо, так як найчастіше він може неточно відображати фактичним розмірами. Можна виділити кілька значень, які обов'язково враховуються при розрахункових і монтажних роботах:
| номінальний діаметр | По суті, це те ж саме, що і умовний прохід, значення завжди наближене і найчастіше з фактичними показниками не збігається. Узвичаєним позначенням є абревіатура «Ду», саме по ній можна орієнтуватися по особливостям тієї чи іншої системи. Адже в проектній документації часто є тільки цей параметр, а вибір конкретного варіанту труб і фітингів залежить від особливостей об'єкта |

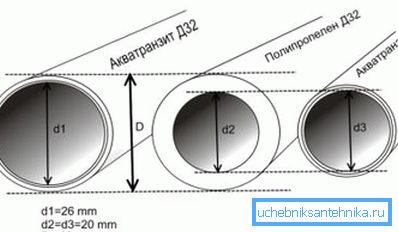

| Зовнішній діаметр | Це точний показник, який відображає дійсний розмір труби зовні і може значно відрізнятися від Ду, особливо при використанні товстостінних труб з ПВХ матеріалів або алюмінію. Враховувати даний фактор слід для того, щоб розмістити комунікації в тих чи інших просторах і при виборі утеплювача при невеликій глибині залягання |

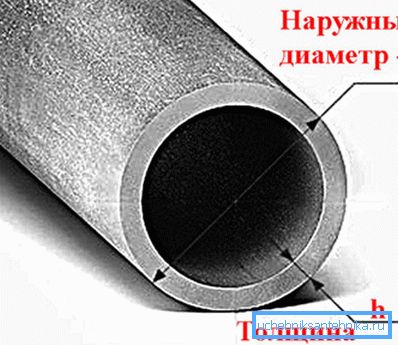

| Внутрішній діаметр | По суті, саме ця цифра найкраще відображає пропускну здатність того чи іншого трубопроводу. Вирахувати розмір внутрішньої порожнини дуже просто: від зовнішнього діаметра віднімається товщина стінок, в крайньому випадку, можна використовувати штангенциркуль - так ви визначите параметр дуже швидко і точно |
Методики обчислення і важливі нюанси
Ми розібралися, що таке умовний прохід, тепер необхідно розглянути тему більш детально і розгорнуто.
Зверніть увагу! Вся необхідна інформація, що відображає такі важливі показники як пропускна здатність трубопроводів, з'єднувальних вузлів і фітингів, а також необхідні характеристики санітарних систем та обладнання, що з'єднується з трубами, відображені в ГОСТ 28338-89. Саме цей нормативний акт є основним документом, яким і керуються всі будівельні та проектні організації.
системи вимірювань
На ринку можна знайти вироби, фізичні розміри яких позначаються по-різному:
- Якщо ви купуєте труби з металу для газопроводів і водообеспечівающіх комунікацій, то, швидше за все, їх показники будуть позначені в дюймах. Це загальновизнана система вимірювань, якою користуються як фахівці, так і продають організації. Якщо вся система складається з металу, то проблем не виникне, так як і фітинги мають дюймову маркування.

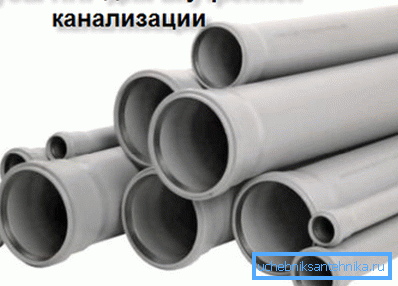

- Вироби з ПВХ, поліетилену, поліпропілену, металопластика та інших видів полімерних матеріалів маркуються інакше, все їх показники позначаються в міліметрах. Важливо підібрати правильний діаметр труби - умовного проходу має бути достатньо для забезпечення безперебійного постачання тих чи інших речовиною або відведення каналізаційних стоків. Найкраще звернутися за консультацією до кваліфікованих фахівців, це допоможе уникнути помилок.

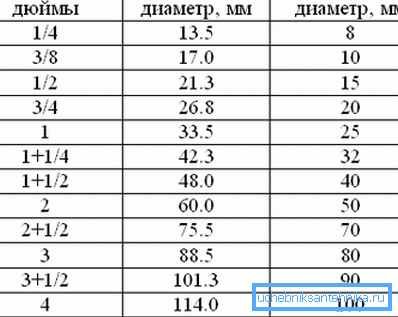

Зверніть увагу! Дуже часто виникають питання, коли доводиться з'єднувати металеві та пластикові труби, так як розмір одних позначається дюймами, а друге - міліметрами. Щоб спростити цю процедуру, можна використовувати таблицю, наведену нижче. Так ви без зусиль розберетеся, які вироби купувати, щоб дотримати всі параметри комунікацій.
Значення даного показника
Визначення умовного проходу труб дуже важливо, якщо ви проводите всі роботи своїми руками:
- По-перше, від діаметра багато в чому залежать показники роботи системи. Якщо труба каналізації занадто вузька, то вона постійно буде переповнюватися, що може привести до швидкого утворення засмічень і навіть проникненню каналізаційних стоків в приміщення через сантехнічні прилади, що дуже небажано. При малому розмірі труб будинок не буде якісно забезпечуватися водою, а у випадку з опаленням і зовсім може вийти, що параметри занадто низькі.
- По-друге, в залежності від розміру в значних межах варіюється і ціна. Використання занадто великих діаметрів найчастіше недоцільно і навіть затратно (наприклад, в опалювальній системі значно збільшується обсяг теплоносія і для його нагрівання використовується набагато більше енергоресурсів).
Якщо проект вже розроблений, краще зайвий раз переконатися, що це правильно і відповідає нормам, для цього краще звернутися до фахівців, так як ніяка інструкція не розповість вам про проблеми, з якими можна зіткнутися в процесі експлуатації комунікацій.
висновок
Правильно розрахувати показник Ду - значить забезпечити безперебійну роботу трубопроводу і знизити ймовірність збоїв і поломок. Відео в цій статті розповість деякі важливі факти, що стосуються даної тематики.
