Установка запірної арматури на трубопроводах

Запірна арматура являє собою вузли трубопроводу, які регулюють потоки переміщуваного середовища. Як правило, запірна арматура виготовляється з самих різних матеріалів, наприклад, чавун, сталь, кольоровий метал та інші сплави. Завдяки їх практичності вони знайшли широке застосування в самих різних сферах, це і нафтові трубопроводи, і газові, і пароводяні, ну і, звичайно ж, водяні комунікації. Кожен вид запірної арматури має свої особливості установки.

Поради

Існують основні вимоги по установці запірної арматури, не дотримання яких може привести до плачевних наслідків:

1. Якщо запірна арматура на момент її установки була на зберіганні, її необхідно очистити від можливих забруднень. Чистка здійснюється за допомогою щіток, води або пари.

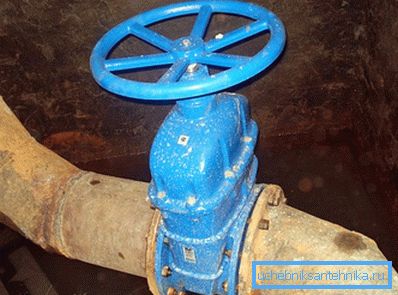

2. Якщо встановлюється засувка, то не можна її переносити за шток. Це може нашкодити арматурі.
3. У місцях труб, де постійно відбуваються перепади температури і в місцях вигинів, встановлювати запірну арматуру категорично забороняється. Інакше це призведе до швидкої розгерметизації запірної арматури і трубопроводу. Монтаж здійснюється на прямолінійних ділянках трубопроводу.
4. Зварювання труб повинна здійснюватися тільки при відкритому положенні арматури.
5. При затягуванні болтів або інших кріпильних елементів не слід докладати великої кількості сили. Якщо перестаратися, можуть з'явитися мікротріщини: термін експлуатації значно скоротиться. Це стосується і тієї запірної арматури, яка має гумові прокладки. Не можна допускати сильного їх затискання.
6. При установці фланцевої запірної арматури слід переконатися в хорошому стані фланців, а також у відсутності можливих дефектів.
7. Якщо встановлена ​​запірна арматура має велику вагу, слід зробити для неї опору, наприклад, залити майданчик з бетону. Це дозволить запобігти руйнуванню кріпильних елементів і прокладок на з'єднанні.
8. Безпосередньо перед установкою Рада на напрям стрілок. Вони вказує правильний напрямок рідини, що транспортується. Установку арматури слід виконувати з урахуванням зазначених вище напрямки.

Порада! В процесі монтажу слід дбайливо ставитися до арматури. Не можна допускати її падіння. Якщо вона отримає якісь зовнішні пошкодження, її міцність буде загублена, в результаті незабаром може з'явитися корозія.

Це, мабуть, основні побажання і рекомендації, на що слід звертати увагу при монтажі запірної арматури. Однак зважаючи на великий її різноманітності кожен її вид вимагає індивідуального підходу. Тому розглянемо, як здійснювати монтаж запірної арматури трубопроводів декількох видів.

Види запірної арматури

Серед великої різноманітності арматури, ми розглянемо найпоширеніші її види:

• Зворотній клапан,
• дискової поворотний затвор,
• шаровий кран.

Порада! Установка запірної арматури на трубопроводах повинна здійснюватися при відсутності в системі тиску і відключених електричних приладах.

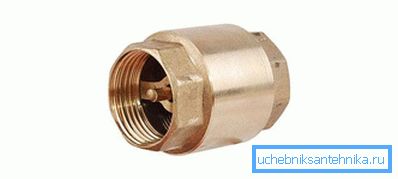

Зворотній клапан

Установка зворотного клапана необхідна у випадках, коли використовується насосна станція. Його монтаж виконується відразу після станції або після храповика на всмоктувальній трубі. Для монтажу зворотного клапана необхідно використовувати спеціальний зганяння. При цьому зганяння повинен встановлюватися з двох сторін зворотного клапана. Більш того, при установці важливо простежити за стрілочкою, яка повинна йти в одному напрямку з потоком води. Діаметр клапана повинен повністю відповідати діаметру труб. Не рекомендується використовувати перехідники з меншого на більший діаметр, і навпаки.

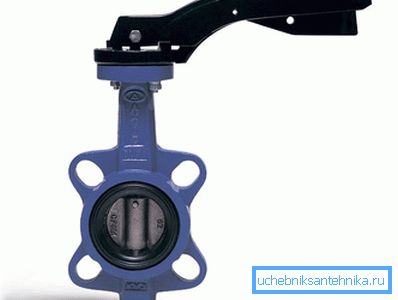

Дискової поворотний затвор

Тут виконується фланцеве з'єднання. При цьому фланці повинні розташовуватися паралельно один до одного. Перед установкою переконайтеся в тому, що на поверхні фланців відсутні відколи, раковини, задирки та інші пошкодження, які могли б порушити герметичність. Вже перед початком монтажу поворотний диск необхідно відкрити, але не повністю. Він не повинен виходити за корпус поворотного затвора. Після за допомогою шпильок або болтів можна злегка прихопити. Далі диск поворотного затвора повністю відкривається, після чого рівномірно затягуються кріплення. Якщо процес монтажу пройшов правильно, затвор повинен з легкістю відкриватися і закриватися.

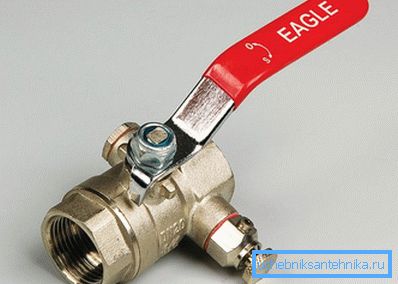

Шаровий кран

Цей вид запірної арматури зустрічається в кожному будинку. Для його установки буде достатньо одного розвідного ключа або пару комбінованих. При цьому не рекомендується використовувати газовий ключ, так як є ризик пошкодити поверхню крана. Як правило, з двох сторін кульовий кран має різьбу зовнішню і внутрішню. В обов'язковому порядку на неї слід намотувати клоччя або ФУМ-стрічку. Це необхідно для герметизації стиків з'єднання запірної арматури. Тут важливо не перестаратися і не намотати великої кількості стрічки або клоччя. Все повинно бути в міру.

Отже, ми розглянули основні рекомендації та поради по установці запірної арматури на трубопроводах. Вкрай важливо дотримуватися всі технічні приписи, а також технологічні процеси. Інакше це може призвести до неякісної установці. Найгірше, при недбалої роботи можна зіпсувати запірну арматуру.
