Утеплені труби: призначення, особливості, сфера застосування

Побутові трубопроводи призначені для транспортування води, яка має властивість замерзати при падінні температури нижче нуля і розширюватися в обсязі, розриваючи навіть сталь і чавун. Також деякі канали переносять перегріті речовини, такі дим або пара, що небезпечно виникненням пожеж або опіків. Ми розповімо, як монтувати утеплені труби для каналізації та інших інженерних систем.

Заходи по утепленню

Призначення, матеріали, способи

Призначення заходів з утеплення досить очевидно, однак і тут можуть виникнути цілком резонні запитання.

Якщо магістраль прокладена нижче рівня промерзання грунту, тоді до чого ця розмова?

• По-перше, далеко не завжди і далеко не на всьому протязі магістралі є можливість чітко виконати вимоги по глибині закладки системи;
• По-друге, трапляються прорахунки і помилки при проектуванні, і в одному місці система таки промерзне, що призведе до її повного колапсу і аварії;
• По-третє, трапляються рідкісні пікові холоду, коли глибина промерзання опускається на ті кілька сантиметрів, які не були враховані при проектуванні і проведенні робіт;
• По-четверте, іноді цього вимагають СНиП або навіть ГОСТ;
• Нарешті, це дає масу переваг, хоча і тягне деякі витрати.

Давайте поговоримо про достоїнства.

Їх не так багато, але вони істотні і гідні вашої уваги:

1. При подачі гарячої води для побутових потреб і опалювання ефект енергозбереження такий, що про відсутність теплоізоляції навіть не ведеться розмов в колі освічених людей і навіть обивателів;
2. Утеплювачі, як правило, водонепроникні, що робить їх корисними з точки зору антикорозійних і захисних міркувань. Також вони захищають трубу від впливу інших небажаних чинників - рослин, шкідників і т.д .;
3. При транспортуванні диму з каміна або банної печі, на виробництвах і цехах часто температура робочого середовища просто не дозволяє залишати трубу в незастеленому вигляді. Інструкція техніки пожежної безпеки вимагає ізолювати поверхні таких труб теплоізоляційними матеріалами згідно з регламентом проекту на основі розрахунків або, користуючись стандартами ГОСТ;

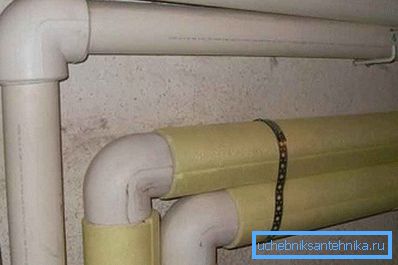

4. Розглянемо зворотну ситуацію: часто по трубах транспортують охолоджену рідину або субстанцію, навіть просту водопровідну воду. Відсутність ізоляції, особливо влітку, неминуче призводить до накопичення конденсату, іржі, відсиріванню стін і іншим неприємних наслідків.

Зверніть увагу! Утеплення димової труби своїми руками в певних вузлах споруд робилося з давніх пір як необхідний захід пожежної безпеки.

Як ізоляційних матеріалів використовують кілька основних класів речовин. Це можуть бути рулони скловати або базальтової вати, шкаралупи, гофри або циліндри з жорстких полімерів, пінні матеріали і електричні нагрівальні елементи.

Зверніть увагу! Кожен з перелічених видів має свої особливості, переваги і недоліки, опис яких гідно окремої статті.

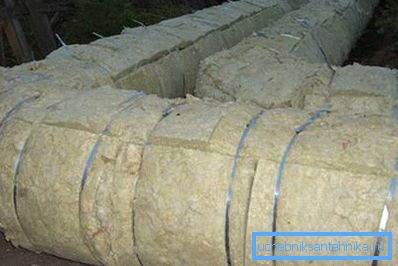

Як правило, для утеплення магістралей гарячої води і інших промислових об'єктів використовують рулони скловати, а в приватному будівництві віддають перевагу полімерним кофр і шкаралупи для утеплення труб за простоту монтажу і надійність.

Зверніть увагу! Пінні матеріали і електричні нагрівачі використовують тільки в особливих випадках через дорожнечу, або, коли інші способи неефективні.

каналізація

Якщо до водопровідних систем ми ставимося серйозно і намагаємося виконувати вимоги по їх монтажу правильно, то каналізація часто залишається в стані «і так зійде». Такий підхід стає основною причиною зимових аварій відвідних шляхів і дренажних систем.

Справа в тому, що брудна вода, особливо що містить безліч солей, миючих засобів, нечистот і відпрацювань замерзає повільніше і при більш низьких температурах, проте все ж замерзає. Тому правила СНиП вимагають обов'язкових заходів щодо запобігання таких ексцесів.

Найчастіше досить закопати магістраль нижче рівня промерзання грунту, що і спостерігається в більшості випадків. Однак ми вже перерахували проблеми, які можуть перешкодити виконати це просте умова, крім того, каналізаційна труба може підніматися для входу в споруду і міняти рівень прокладки.

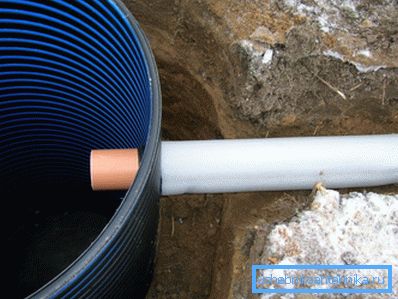

Зверніть увагу! У місцях виходу каналізації з-під землі, в місцях проходження труб крізь стіни, в місцях вимушеного підняття рівня - ізоляція виконується обов'язково відповідно до місцевих умов клімату і технічним розрахунками.

При будівництві міських систем каналізації в наш час це питання не обговорюється, труби утеплюють обов'язково. Пов'язано це з тим, що вартість ремонту, який виник через замерзання середовища і розриву деталі, в рази перевершує вартість одноразового утеплення.

Приватники вирішують самі: хто вступає «дідівським» способом і закопує трубу глибше, присипаючи соломою і листям, хто використовує сучасні матеріали.

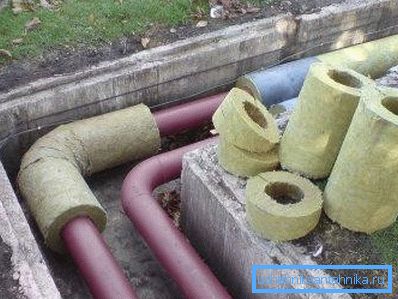

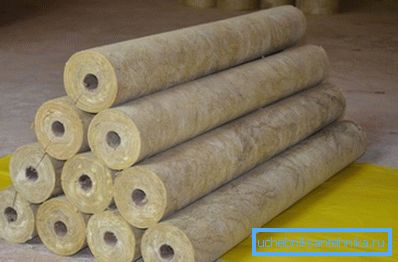

Монтаж полімерних і базальтових циліндрів, шкаралуп або кофров не викликає ніяких проблем: з такою роботою впорається навіть школяр. Досить просто надіти виріб на трубу. Рулонні матеріали зажадають великих навичок і витрат праці, зате вони дешевше.

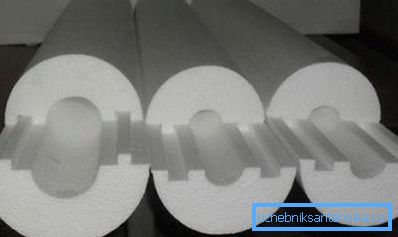

Зручніше за все використовувати шкаралупу з пінопласту, так як цей матеріал володіє дуже низьким коефіцієнтом теплопровідності, не боїться вологи, достатньо жорсткий, довговічний, а головне - недорогий. Горючість полістиролу під землею може налякати тільки воротарів пекла або неадекватних людей.

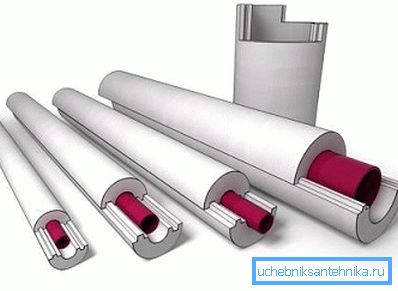

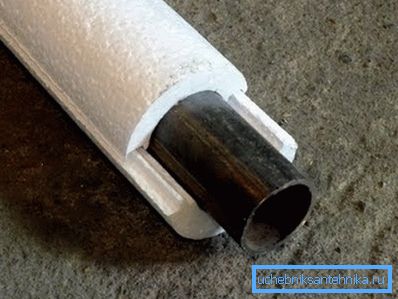

Після прокладки труби на потрібній глибині (використання теплоізоляції не рятує від дотримання правил глибини прокладки труб) на неї просто надягають збірну деталь. Шкаралупи трохи зрушують, щоб вертикальні шви не збігалися подібно до цегляної кладки.

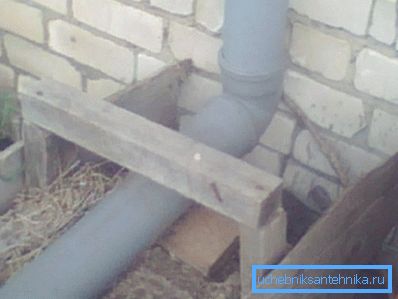

У місцях виходу з-під землі слід потурбуватися більш суворою ізоляцією: застосовують товстостінні моделі або використовують пінні ізолятори, які наносять в необхідній кількості.

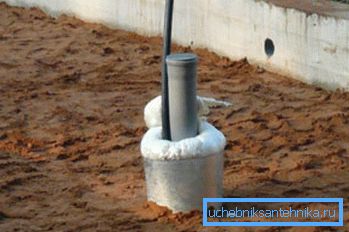

Зверніть увагу! Не забувайте про підвищену ізоляцію в шарі промерзає землі в місці виходу труби назовні.

димохід

Утеплення труби димоходу - це не менш важлива тема, так як небезпека недотримання прийнятих будівельниками та інженерами правил призводить до трагедій. Це не тільки неприємні опіки на м'яких частинах тіла любителів попаритися в лазні, а й справжні пожежі з людськими жертвами. Тому ставитися до теми слід з усією серйозністю, інструкція до дотримання - обов'язкова.

Зверніть увагу! Головна відмінність в технології реалізації теплоізоляції - це використовувані матеріали. Температура пічної труби може досягати сотень градусів, тому ні про які полімери та пінопласту тут мова йти не може.

Найчастіше використовується базальтове волокно і скловата, які здатні відчувати високі температури. Але існує інша небезпека - продукти горіння палива при охолодженні конденсуються і являють собою небезпечні агресивні з точки зору їх хімічного впливу субстанції, вихід яких назовні небезпечний.

Щоб уникнути такої можливості, димоходи зазвичай ізолюють багатошарово. Тобто внутрішня труба покрита волокном з кам'яної вати, яка знову перебуває всередині труби більшого діаметру.

Найбільш небезпечними місцями вважають ділянки проходження димохідних каналів крізь стіни і перекриття, де контакт з іншими будівельними матеріалами особливо чіткий. У таких зонах влаштовують спеціальні щити і з'єднання, які максимально захищають матеріали від перегріву.

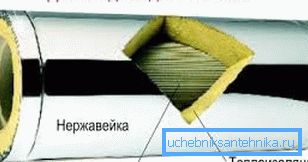

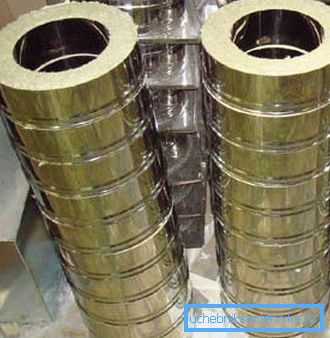

В якості таких щитів можуть бути використані сталеві пластини, надійно ізольовані по всій поверхні зіткнення утеплювачем. Також використовують готові заводські сендвіч-димоходи, мають також двотрубну структуру. Іноді застосовують керамічні конструкції.

Для утеплення цегляних труб використовують мокрий метод нанесення спеціальних штукатурок, що перешкоджають поширенню підвищених температур. У цьому випадку використовують багатошарові штукатурні системи, причому важлива їх монолітність, і наскрізне пробиття кріпильними елементами не допускається.

Зверніть увагу! Внутрішні ділянки димоходу краще організовувати у вигляді сендвіч-конструкцій для максимального зниження температури поверхні труби, щоб убезпечити експлуатацію об'єкта для людей.

висновок

Утеплення труб різного призначення дає ряд переваг, про що говорить відео в цій статті і позитивний досвід поколінь майстрів пічного справи.
