Вальці для профільної труби

Єдиним інструментом, здатним змінити форму профільної труби, є вальці. А оскільки гнуті металеві вироби часто застосовуються в будівництві, цей інструмент просто незамінний. Вальці для профільної труби бувають різних типів, в тому числі їх можна виготовити самостійно.

типи вальців

Конструктивно цей інструмент для формування профільних труб дугоподібної форми можна підрозділяється на типи, відповідно до джерела додається сили.

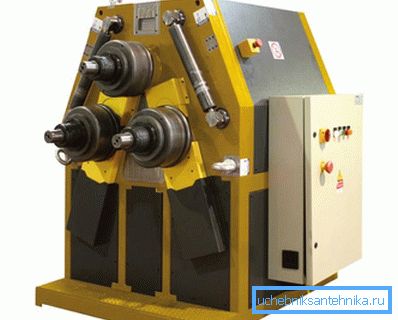

Вальці електричні найпродуктивніші, вони характеризується найбільшою кількістю продукції, що випускається гнутих продукції в одиницю часу в порівнянні з іншими типами. Продуктивність зростає завдяки наявності працюючого електромотора, за допомогою якого формування нової форми труби відбувається досить швидко.

Основні конструктивні елементи електричного трубогиба:

• підставу, яке є металевою станиною;
• від 3 до 5 вальців, які обертаються за допомогою впливу електромотора;
• силова установка у вигляді електродвигуна;
• деформують струбцини.

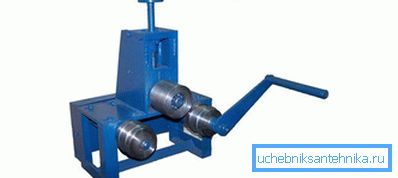

Ручні вальці для гнучкі профільної труби вважаються практичним переносним інструментом. Завдяки порівняно невеликим розмірам і відсутності електричного приводу, вони встановлюються в будь-якому зручному місці, навіть там, де робоче простір обмежений. Конструкція ручних вальців для вигину профільної труби схожа на конструкцію електричних, з тією лише різницею, що у них відсутній електропривод, а подають вальці пов'язані між собою передачею на ланцюзі, яка за допомогою струбцин деформує трубу.

Ручним трубогибам властиві конструктивні недоліки. Незважаючи на те, що такі вальці дуже зручні для виконання невеликого обсягу робіт, при їх роботі потрібно застосовувати чималу фізичну силу. Зігнути металеву трубу передавальної силою на струбцини і ланцюгову передачу одній людині не так-то просто. Якщо працівник не є достатньо фізично розвиненим людиною або накопичилася втома від частого повторення операцій, такий інструмент у виробництві буде малопродуктивний. Тому такий ручний інструмент корисний лише при виготовленні невеликих партій гнутих виробів.

Вальці гідроприводні вважаються найпотужнішою технікою в порівнянні з вищеописаними аналогами гнуття інструментів. Гідравлічний прес в комплексі зі струбциною передає на профільну трубу таке потужне зусилля, що та вигинається як тростинка. Такий агрегат по праву можна назвати «важковаговиком». Изгибающее зусилля в конкретному випадку нарощується гідравлічним комплексом, який легко обслуговується і управляється. Якщо на додачу до наявного обладнання додати електромотор, що впливає на що подають вальці, значно зросте ККД агрегату - з'єднаються можливості продуктивності і потужності.

Порада! Такий апарат можна вдосконалити ще більше. Якщо барабан подачі замінити профільованим валом, то за один захід можна буде гнути відразу кілька профільованих труб. Завдяки властивостям гідропреса і електроприводу такому станку під силу обробити будь-яку кількість виробів.

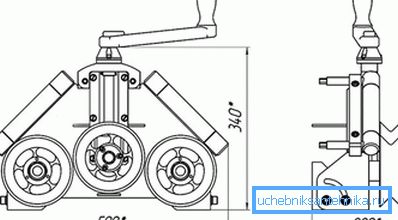

На жаль, гідроприводні вальці дуже багато важать. Цей недолік проявляється в тому, що якщо його де-небудь встановити, то це місце залишиться для агрегату робочим на довгий час - змістити його з місця буде досить важко. Для того щоб розібратися в пристрої інструменту і в принципі деформування профільної труби, можна подивитися наведені нижче креслення вальців з нанесеними розмірами.

Принцип роботи вальців

Щоб зігнути профільну трубу на вальцях, не потрібні особливі знання і навички. Працівникові необхідно виконати всього кілька операцій:

• Труба лягає на два подають вальці.
• З певною силою труба притискається до одного вигинає Вальц на вибір.
• Чи включається передавальний механізм.

В результаті проходу профилированной труби крізь робочу зону вона згинається під запланованим кутом. У разі недостатньої ступеня деформації, опрацьовуємо деталь ще раз пропускають по робочим елементам інструменту при цьому необхідно контролювати силу притиску.

Виготовлення саморобних вальців

На сьогоднішній день вальці для профільної труби, виготовлені своїми руками, часто зустрічаються в побуті. Для станини застосовується широкий швелер. Гнуться механізм можна змайструвати з П-образної конструкції з використанням гідравлічного домкрата або за допомогою зварювання з гайковим верхньою пластиною.

• Якщо використовувати домкрат, він повинен розташовуватися під станиною, а сила спрямовуватися зверху на які подають вальці.
• В іншому випадку трубу гнуть різьбовій струбциной. Шпилька вкручується в гайку, а на торець приварюється потрібної форми п'ята.

При подачі труби можна використовувати звичайну велосипедну ланцюг. На провідний і ведений вали приварюються зірочки і натягується ланцюг. До ведучого валу кріпиться ручка.

Порада! По твердості подають вальці повинні перевершувати профільну трубу, тому вони проходять загартування.

Відео

Пропонуємо вам подивитися на саморобний трубогиб:
