Вентиляція фанової труби

Щоб система вентиляції не доставляла вам великого клопоту, необхідно обладнати її всіма необхідними пристроями і пристроями. Однією з таких важливих складових є фанова труба. Даний елемент відповідає за багато, про що і піде мова в статті. Також ми розповімо про те, як проводиться вентиляція фанової труби.

Для чого потрібна фанова труба?

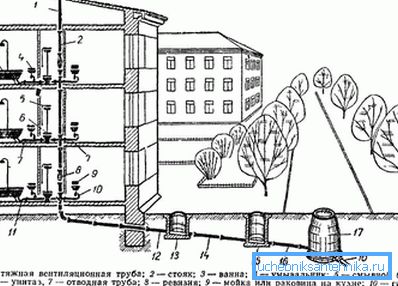

Такий елемент системи каналізації, як фанова труба, потрібен не завжди. Згідно з діючими будівельними нормами, немає необхідності в її установці при будівництві будинку в один або два поверхи. Якщо поверховість будинку більше 2-х, то фанова труба повинні бути встановлена ​​обов'язково.

Крім цього, даний елемент каналізації повинен бути присутнім, якщо:

• в будинку більше одного санвузла або ванної кімнати.
• при монтажі стояка системи каналізації використовується труба діаметром 50 мм і менше.
• при наявності в будинку сантехнічного вузла, що вимагає одночасного скидання в каналізацію великого обсягу води (наприклад, якщо в будинку знаходиться басейн).

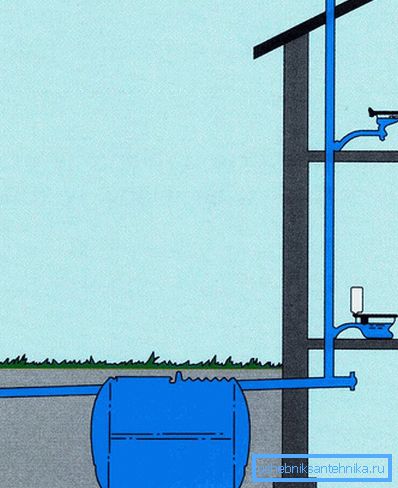

Порада! Також установка цього елементу бажана, якщо будинок оснащений автономною системою каналізації. Наприклад, коли очищення стоків здійснюється за допомогою септика, вентиляцію потрібно робити з використанням фанової труби.

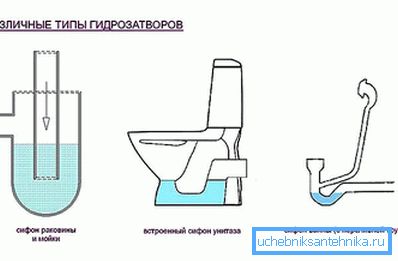

А для чого потрібна така вентиляція? При спуску води в системі каналізації створюється розрядження тиск. Якщо обсяг одночасно вступників стоків невеликий, то різниця тиску компенсується сифонами (а точніше водою в них). Але при великому одночасному спуску, в трубах створюється вакуум. В результаті вода з сифона висмоктується, що відкриває доступ в приміщення неприємних запахів.

Щоб не допустити створення вакууму, потрібно забезпечити надходження повітря ззовні для вирівнювання тиску. Саме для цих цілей і монтується фанова труба. Крім цього, тяга не дозволяє запаху проникати в приміщення, навіть якщо вода в сифонах висохла після тривалого невикористання каналізаційної системи.

Пристрій і поради по монтажу

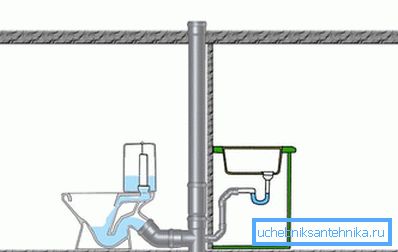

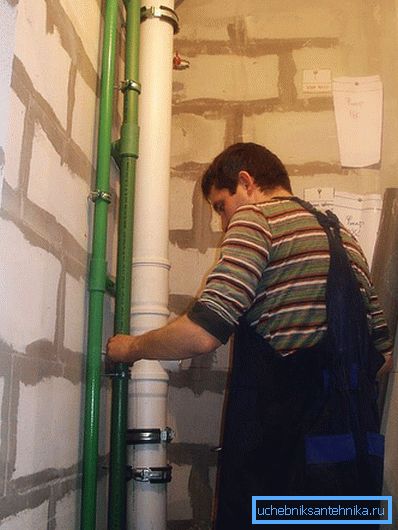

Щоб поліпшити роботу каналізаційної системи і убезпечити себе від проникнення неприємних запахів, фахівці рекомендують встановлювати фанову вентиляцію навіть в одноповерхових будинках. Самі роботи не вимагають особливих знань і навичок і цілком здійсненні своїми силами. Сама система фанової вентиляції складається з наступних елементів:

• Вентиляційний канал (він йде від стояка на дах, саме туди буде поміщена фанова труба). Такий елемент повинен бути передбачений ще на стадії будівництва будинку. Якщо його немає, висновок фанової вентиляції може зажадати від вас великих фінансових і фізичних витрат.
• Сполучні труби і фітинги (вони необхідні, щоб під'єднатися до каналізаційного стояка).
• Сама фанова труба.

При створенні системи вентиляції з використанням фанової труби варто дотримуватися наступних рекомендацій від фахівців:

• Найважливіше, це щоб діаметр фанової труби дорівнював перетину стояка. Також фахівці рекомендують використовувати один і той же тип матеріалів (полімер або чавун). Якщо ви не бажаєте робити фанову трубу з чавуну (цей матеріал досить важкий і важкий в монтажі), то в якості з'єднувального елемента потрібно використовувати гумовий перехідник.
• Дозволяється з'єднувати кілька фанових труб. При цьому необхідно скористатися каналізаційними пластиковими трійниками з кутом в 45 градусів.
• Також дозволяється змінювати напрямок фанової труби (з використанням все тих же трійників). При цьому місце зміни напрямку повинно знаходитися вище самого верхнього сантехнічного вузла.
• Деякі ділянки фанової вентиляції можуть проходити горизонтально. В цьому випадку потрібно витримувати невеликий нахил в сторону виходу газів, він повинен становити 0,02%.

Також фахівці рекомендують дотримуватися вимог, які пред'являються безпосередньо до самої фанової трубі. Серед них можна виділити основні:

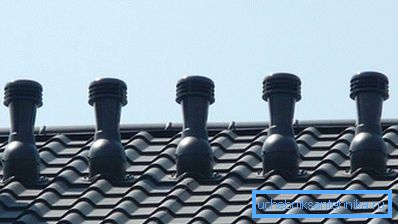

• При виведенні фанової труби на дах, необхідно дотримуватися рекомендацій щодо її висоті над покрівлею. Цей показник повинен лежати в межах від 30 до 50 см.
• Коли в будинку є горищне приміщення, яке використовується в житлових цілях, то трубу слід підняти до 3-х метрів.
• Щоб запахи з системи каналізації не потрапляли в приміщення через вікна і балкон, відстань від труби до цих елементів має становити мінімум 4 метри.
• Слід подбати про утеплення стояка або пропускати його через опалювальні приміщення.
• Так як найчастіше для облаштування фанової вентиляції використовуються пластикові труби (з-за легкості монтажу), то їх потрібно захистити від механічного впливу. При проводці труб через перекриття та покрівлю застосовують металеві гільзи.
• Якщо ваш будинок обладнується системою димоходу, то встановлювати в той же вентиляційний канал фанову трубу заборонено.
• Для захисту від попадання в каналізацію комах і дрібного сміття, варто обладнати вихід труби сіткою.

У деяких будинках великої площі можуть розташовуватися кілька сантехнічних вузлів, розташованих в різних частинах будівлі. У цьому випадку, щоб не нагромаджувати покрівлю численними трубами, можна об'єднати всі стояки в одну фанову вентиляцію, найкраще з'єднання робити в горищному приміщенні. Це робиться з використанням каналізаційних трійників того ж діаметру, що і труба. При цьому не забувайте про нахил в сторону виходу газів.

Помилки при створенні фанової вентиляції

Фанова вентиляція - це нескладні комунікації, з їх облаштуванням може впоратися кожен. Але і тут деякі власники заміської нерухомості роблять помилки. Перерахуємо найпоширеніші з них:

• Багатьом власникам приватних будинків здається складним провід фанової труби через покрівлю. Щоб не возитися з вирізкою отвору, установкою металевої гільзи і закріпленням самої труби, вони виводять вентиляцію в горищний простір. Така система не зможе ефективно впоратися зі своїм завданням. Всі гази з каналізації будуть накопичуватися в горищному приміщенні, а потім неодмінно проникнуть в будинок.
• Також не бажаючи виводити трубу на дах, багато власників встановлюють її по зовнішній стіні. Така конструкція буде сприяти утворенню великої кількості конденсату.
• Щоб збільшити витяжку часто на верхній частині фанової труби монтують флюгарка. Така додаткова конструкція не тільки не сприяє більшій тязі, але найчастіше заважає виходу газів з каналізації. Також флюгарки будуть збільшувати утворення конденсату, який буде проникати в каналізацію. А в зимовий час накопичилася вода може замерзнути і зменшити діаметр труби, а значить, знизити тягу.

При виведенні фанової труби на дах часто зустрічається помилка щодо її розташування. Вихід не повинен розташовуватися під звисом. В цьому випадку є великий ризик зрізання труби при сході снігу або льоду.

вентиляція септиків

Якщо ваш заміський будинок обладнаний автономною системою каналізації (встановлений септик), то і вона повинна бути оснащена вентиляцією. Ще під час установки або будівництва очисної споруди необхідно передбачити у верхній його частині отвір для установки вентиляційної труби.

Як правило, для цих цілей використовуються пластикові труби. Вони легкі і не уявляють складнощів при монтажі. В отвір в кришці септика кріпиться обсадна труба, її перетин має бути не менше 100 мм.

Верхній кінець вентиляції повинен бути вище людського зросту. Крім цього, отвір необхідно захистити від проникнення сміття і комах. Для цього краще оснастити вихід сіткою. Також бажано захистити вентиляцію від попадання дощової води, для цього монтують захисний конус.
