Види фітингів для каналізації

Труби, яких сьогодні достатньо багато на будівельних складах і в магазинах, випускаються з таких полімерних матеріалів, як поліпропілен, поліетилен, а також полібутилен і полівінілхлорид. Труби з цієї сировини мають стійкість до будь-яких агресивних речовин, їх просто монтувати, вони мало важать і відомі великим терміном експлуатації.

Щоб виконати монтаж каналізації, необхідно застосовувати фітинги для труб каналізації, які допомагають зібрати систему без зварювання і нарізного сполучення. Які види фітингів для каналізації існують на сьогоднішній день?

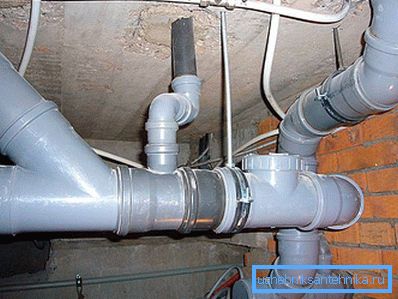

Системи каналізації з ПВХ

Минулої час каналізацію збирали з труб, виготовлених з чавуну. Для цих труб використовували металеві фітинги. Тепер же застосовують труби і фітинги для каналізації з ПВХ. Завдяки комплектуючих частин з цього матеріалу можна успішно вирішувати безліч питань, що виникають при монтажі систем каналізації. На сьогоднішній день застосування полімерних матеріалів дало можливість суттєво підвищити властивості мереж каналізації при їх експлуатації, зробивши їх при цьому менш дорогими, ніж конструкції з чавуну.

Переваги полімерних фітингів

Використовувані в наш час труби і фітинги, виготовлені з полімерів, мають багато позитивних відмінностей від інших матеріалів.

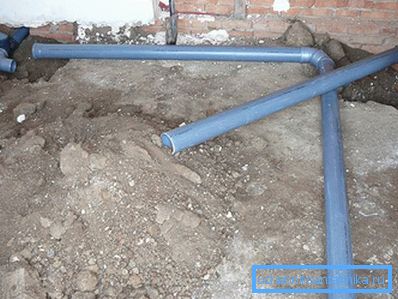

легкість конструкції. Цей момент є мало не найважливішим, оскільки невелика вага дозволяє виконати монтаж труб всього одній людині, а не цілій бригаді, як це було раніше. До того ж труби і фітинги набагато легше доставити - вистачить невеликого вантажного автомобіля малої вантажопідйомності, щоб привести повний комплект на двоповерховий котедж!

Тривалий термін експлуатації. Термін служби фітингів з ПВХ зазвичай становить не менше 30 років, максимум 40. З огляду на, що це значення - всього лише гарантійний термін, фактично труби і фтітнгі з полімерів можуть служити півстоліття, оскільки вони несприйнятливі до впливу корозії, не бояться вологи, перепадів температур, агресивних середовищ. До того ж стики труб і фітингів не заростає, і на них не з'являються відкладення корозії.

легкість монтажу. Щоб зібрати разом всі деталі, які використовуються при монтажі каналізаційної системи в будинку, необхідний лише ручна праця, до того ж нескладний. По суті, вся система збирається подібно до конструктора - край однієї труби просто надівається на інший кінець наступного труби. Аналогічно відбувається збірка труб і фітингів. Щоб виконувати монтаж, не потрібно мати спеціальних навичок - достатньо оволодіти основними прийомами.

Можливість застосування різних варіантів дозволяє створити каналізаційні системи будь-яких рівнів складності.

Розглянувши переваги виробів з ПВХ, перейдемо до самих фітингів - що це таке, яких видів вони бувають і як вибрати для монтажу необхідний фітінг.

Фітинги для пластикових труб

Фітінгом називається частина трубопроводу, необхідна для з'єднання декількох труб під кутом, в разі стикування більше двох труб та інше. Також фітинги дозволяють з'єднати локальну каналізацію з міською магістраллю.

Де застосовуються фітинги? Найчастіше їх можна зустріти при монтажі каналізації в житлових будинках, причому це можуть бути як житлові будинки в місті і за його межами, так і в багатоповерхових квартирах. Фітинги можуть застосовуватися в системах, за якими проходять стоки температурою не більше 80 ° C, а також для відведення короткочасних стоків? температурою 95 ° C. Під стоками мається на увазі не тільки брудна вода з раковини, унітазу або душової кабінки, але і певні хімічні склади, коефіцієнт яких, відомий як pH, має діапазон від 2 до 12.

типи фітингів

За своїм типом фітинги можуть бути наступними:

• ті, що використовуються в системах, що влаштовуються всередині будинку;
• ті, що застосовуються в системах, що знаходяться поза домом.

Спосіб з'єднання фітингів також різний і може відбуватися за допомогою гумової прокладки у вигляді кільця і, в окремих випадках, шляхом склеювання. Кільце ущільнювача в останньому випадку не застосовується.

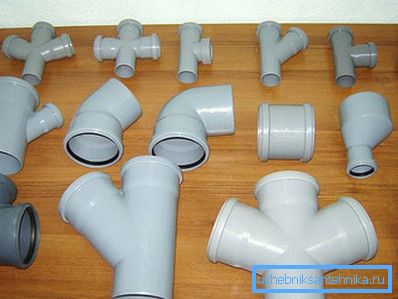

види фітингів

Серед фітингів внутрішньої каналізації, що з'єднуються за допомогою гумового кільця, зустрічаються такі елементи:

• муфта, яка, в свою чергу, буває наступних типів:
• муфта з упором;
• муфта ремонтна повнопрохідними;
• редукція - ця запчастина застосовується в тих випадках, коли діаметри труби і фітинга істотно різняться, а також в тих випадках, коли нову мережу з ПВХ необхідно з'єднати з чавуном;
• ревізія, що має кришку - використовується в тих ситуаціях, коли заплановані очисні заходи;
• трійник - деталь для з'єднання трьох труб; може мати кути 45, 67, 90 °;
• хрестовина з двома площинами, кути: 45 і 90 ° (таку хрестовину також застосовують при неоднакових діаметрах);
• заглушка;
• хрестовина з однією площиною, також кути 45 і 90 °;
• відведення (з кутами 30, 45, 90 °);
• патрубок компенсаційний.

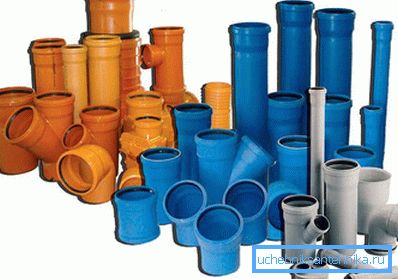

Фітинги, які використовуються для зовнішньої каналізації, і також з'єднуються за допомогою ущільнювальної прокладки, мають подібний набір виробів. Однак є деякі відмінності. Так, в цій групі фітингів зустрічаються такі деталі:

• відведення звичайний - тут він уже має більше кутів: 15, 30, 45, 67, 90 °;
• відведення дворозтрубний - має гумові кільця з обох сторін;
• муфта - тільки один вид;
• трійник, крім звичайного, може бути трехраструбним, його кут завжди прямий;
• хрестовина одноплощинний також тільки під прямим кутом;
• зворотний клапан - його встановлюють на трубу каналізації, що йде горизонтально, маючи ухил 2 см на погонний метр;
• сифон з двома колінами.

Оборудуя інженерну систему, необхідно застосовувати відповідні пластикові труби, а також фітинги до них, щоб можна було зробити правильний ухил і вигини каналізації.

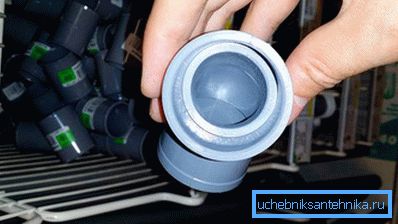

Фітинги на клею

Фітинги, які стикуються за допомогою спеціального клею для поліпропілену, можна застосовувати як для внутрішньої каналізації, так і для каналізаційних систем, що проходять зовні. Ось які фітинги необхідні в цьому випадку:

Як і в попередньому випадку, застосовують муфту. Іноді необхідний відведення - кути повороту 30, 45, 87, 90 °. У випадку з трійником - кути повороту 45, 67, 90 °, тобто такі ж, як і в трійниках внутрішньої каналізації. Подібним чином застосовуються редукції, тобто перехідники, і ревізії з кришкою.

Інші деталі - хрестовина з двома порожнинами (45 і 90 °), заглушки для труб. Ще застосовуються седёлкі під клей, у яких гладкий кінець, з кутом в 90 °, необхідні для врізки в стояки. Також є седёлкі під клей, у яких є розтруб, теж з прямим кутом.

монтаж фітингів

Є ряд корисних порад, які допоможуть виконати монтаж фітингів якісно і правильно:

Різати труби ПВХ перед стикуванням з фітингами необхідно ножівкою по металу з дрібнозуба полотном. Завдяки цьому на кромці труби в місці розпилу не залишиться стирчать шматків пласта.

Після того як труба відрізана, варто обробити місце розпилу, видаливши задирки і шорсткості. Це допоможе більш щільно насадити фітінг, а під час експлуатації системи на стиках НЕ буде засмічень і протікань.

Зачищати обрізані елементи ПВХ слід тільки після того, як виріб стане сухим (тобто прибрати вологу, якщо вона є на трубі або фітингу).

Якщо в місці, де з'єднані труби і фітинги, утворилися порожнечі, їх слід обробити клеєм за допомогою кисті. Тоді монтаж, виконаний правильно, допоможе зберегти каналізаційну систему, щоб використовувати її довгі десятиліття.
