Види фітингів

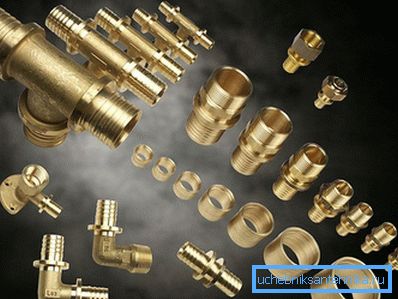

Що таке фітинги? Так називаються складові будь-якого трубопроводу, необхідні для з'єднання його різних частин один з одним.

Власне, фітинги необхідні для з'єднання труб і використовуються для зміни напрямку трубопроводу, також, якщо є необхідність, для розгалуження або коли потрібно з'єднати дві труби різних діаметрів.

Говорячи про фітингах для трубопроводів, варто згадати, які матеріали використовуються для труб в різних комунікаціях:

• метал, зокрема, нержавіюча;
• пластик;
• Комбінація цих двох матеріалів - металлопласт.

Порада! Купуючи фітинги, потрібно враховувати, що матеріал, з якого вони виготовлені, повинен бути ідентичний матеріалу труб.

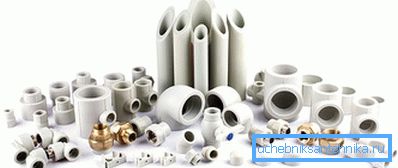

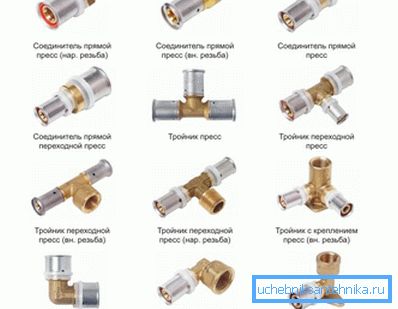

Які бувають фітинги

Відмінності фітингів можна визначити за кількома параметрами. Наприклад, їх розмір і форма можуть залежати від наступних показників:

• діаметра труб,
• матеріалу труб,
• того, де вони будуть застосовуватися.

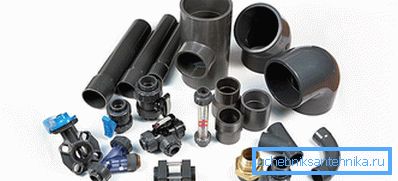

Тепер трохи докладніше. Діаметр труб впливає і на діаметр (внутрішній або зовнішній) фітингів, тому, купуючи фітинги, потрібно попередньо дізнатися розмір труб, з якими доведеться працювати. В іншому випадку ви не зможете відповісти на питання продавця, якого діаметру фітинги потрібні. Говорячи про діаметрі, мається на увазі, що можуть використовуватися як фітинги з однаковими діаметрами вихідних отворів, коли розмір труб однаковий, так і перехідники, якщо необхідно з'єднати велику трубу з меншою.

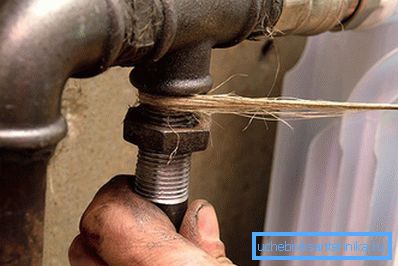

Коли мова йде про те, який матеріал повинен бути використаний, потрібно врахувати деякі моменти. Наприклад, якщо використовуються різьбові види, з'єднання для більшої герметичності обов'язково потрібно ущільнити пасмом льону, ФУМ стрічкою або чимось аналогічним. При зварюванні, герметичність визначається тим, наскільки акуратно виконаний шов.

Фітинги для фланців ущільнюються виключно прокладками з гуми, а при використанні обтискних - використовують кільця ущільнювачів, попередньо змазані герметиком. Також існують змішані фітинги (комбінований варіант, де одна сторона приварюється до труби, а друга має різьблення).

Найчастіше застосовуються обтискні фітинги, тому що саме завдяки їм найкраще забезпечується надійна герметичність, при цьому не потрібно зварювання і нарізкарізьблення. Монтаж їх легко проводиться, вони без проблем знімаються, при цьому процес можна проводити не один раз.

Сфера використання

Залежно від сфери використання фітинги діляться на:

• відводи і кути, завдяки яким змінюється напрям кута в діапазоні 45-120 ?;

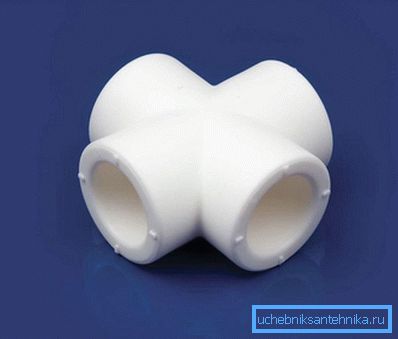

• розвідні елементи - хрестовини, трійники і колектори - для пристрою Т-образних і Х-образних з'єднань;
• заглушки, які ставляться в кінці труби, завдяки чому його не потрібно заварювати;
• штуцери, щоб з'єднувати трубу з гнучкими шлангами.

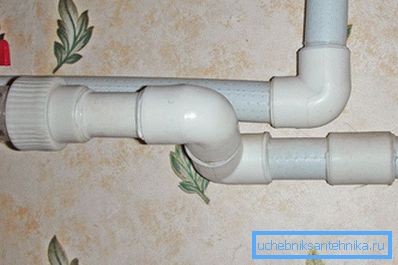

види з'єднань

Труби з металлопласта зазвичай мають два варіанти приєднання, а саме: цанговий і прес-фітингових методи. В обох випадках потрібно пайка пластика.

Для металопластикових труб фітинги використовуються тоді, коли:

• є система з підключеним гарячим і холодним водопостачанням;
• є система опалювальних труб;
• необхідно приєднатися до змішувачів, бачка в туалеті і так далі.

Фітинги використовуються також у хімічній промисловості, в нафтовій і газовій галузі, а також в області напівпровідників. Там вони популярні через свою здатність створити систему, повністю герметичну на всій її протяжності.

Головною перевагою фітингів для металопластикових труб є те, що вони не потребують зварюванні і їх можна легко і досить швидко змонтувати. Чи потрібно купувати спеціальні інструменти для роботи з ними? Ні, як і не потрібно мати якихось особливих будівельних або сантехнічних навичок. Завдяки їх використанню відчутно знижується трудомісткість всієї роботи, в тому числі і монтажу труб опалення та водопроводу в будинку або квартирі. Також ними можна користуватися, якщо виникає потреба в створенні трубопроводу з частин, виконаних з різних матеріалів або відрізняється діаметра.

Фітинг незамінний, коли проводиться установка труб на основі металопластику, адже бувають ситуації, коли систему терміново необхідно розібрати або прибрати з неї деякі деталі для їх заміни або обслуговування. Ось тоді завдяки фітингів все легко і швидко демонтується.

Різновиди фітингів для труб

Фітинги для металлопласта бувають такі:

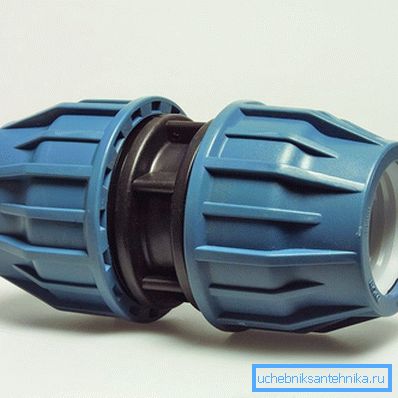

• компресійні (також відомі, як «умовно-роз'ємні»);
• просто роз'ємні (діляться на цангові і з різьбленням);

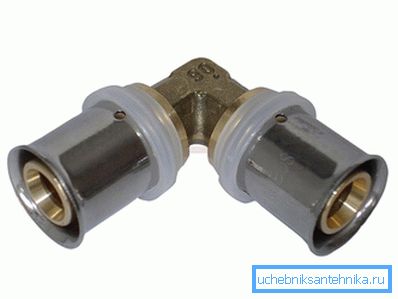

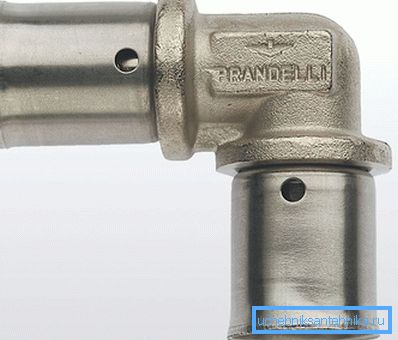

• Прес фітинги (незнімні).

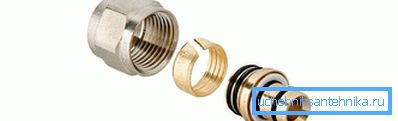

З усіх перерахованих видів роз'ємні зазвичай коштують дорожче, ніж інші, адже з їх допомогою можна багато разів з'єднувати або роз'єднувати труби як між собою, так і з різними приладами. Такий ефект досягається завдяки наступної конструкції фитинга. Він складається з основної частини, покритої латунню, відкритого обжимного кільця і ​​прокладки з гуми.

Для зварювання труб з поліпропілену з фітингами застосовується паяльник простої конструкції, що має насадки під різні діаметри труби.

Порада! Через трубопровід обов'язково потрібно зняти фаску зовні, інакше, якщо цього не зробити, труба буде деформована при спробі вставити її в фітінг. Якщо труба армована, потрібно видалити алюмінієву фольгу з місця монтажу.

Монтаж на метал

Коли замість старого необхідно зібрати новий водопровід, необхідно зістикувати метал з новими трубами. Іноді це може бути поліпропілен, іноді - сталь. Що необхідно робити, щоб правильно провести монтаж?

По-перше, необхідно відключити всі замінні стояки і злити з них воду. Потім потрібно відвернути старі вентилі, виконані ще з чавуну і дуже ненадійні. Вони змінюються на більш сучасні кульові з прапорцем. Потім за допомогою сантехнічного троса прочищається ділянку водопроводу від сміття (різні відкладення і іржа). Монтується безпосередньо сам вентиль (новий) і фільтр - він необхідний для того, щоб продовжити термін служби змішувача або техніки у ванній, наприклад, пральної машини. Для створення герметичних швів використовується лляна нитка, обмотують по різьбі по ходу обертання гайки. Після фільтра ставиться необхідний фітінг відповідного розміру, а на іншій його кінець насаджується поліпропіленова муфта. Потім новий трубопровід повністю збирається.
