Види каналізаційних труб і з'єднань - короткий огляд

При монтажі системи каналізації, опалення і водопроводу доводиться мати справу з трубами, виготовленими з різних матеріалів. Для того щоб всі роботи були виконані правильно, потрібно знати особливості стикування труб і їх основні види.

Класифікація труб

У цьому питанні все залежить від того, за яким критерієм виконується класифікація. Наприклад, за умовами роботи можна виділити напірні і безнапірні системи.

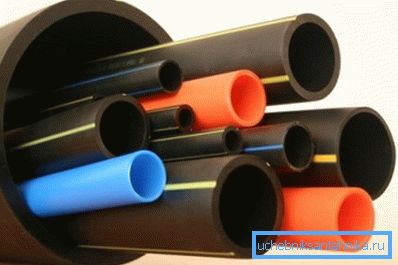

Але розумніше привести класифікацію за матеріалом, виділяють такі види труб:

• пластикові, для каналізації, як правило, використовується ПВХ, а поліпропілен (ПП) використовується при монтажі систем опалення. Детальніше питання, як поєднати каналізаційні пластикові труби, розглянуто нижче;

• металеві. Сталевий трубопровід популярний при монтажі водопроводу, чавунний використовується для системи відведення стоків, зустрічаються також мідні і латунні труби;

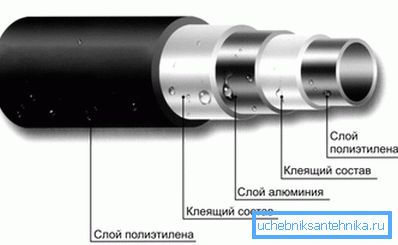

• металопластикові - між шарами пластику знаходиться алюмінієва прошарок;

• азбестоцементні, для каналізації практично не використовується;
• скловолокнисті.

Способи стикування труб

Виділити можна кілька основних способів, які використовуються при монтажі трубопроводу:

• розтрубний, з'єднання каналізаційних труб, найчастіше виконується саме цим способом;
• зварений - відрізняється максимальною міцністю і герметичністю в порівнянні з іншими;
• різьбовій - використовуються фітинги з різьбленням;
• фланцеве;
• з використанням прес-фітингів;
• використання хомутів.

розтрубне з'єднання

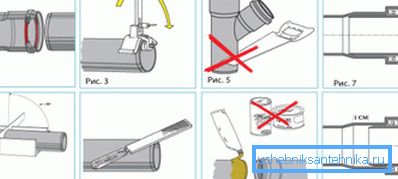

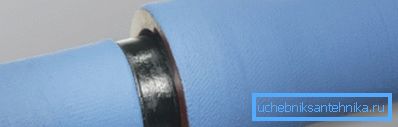

Коротко цей спосіб можна описати так: кінець однієї труби вставляється в розширення на кінці іншої ділянки трубопроводу, додатково з'єднання герметизується герметиком. У розтрубі знаходиться кільце ущільнювача, яке деформується і гарантує герметичність стику.

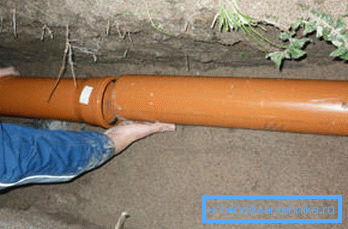

З'єднання пластикових каналізаційних труб практично завжди виконується таким способом. Каналізація в будинку працює в безнапірному режимі, тому розтрубного з'єднання цілком достатньо.

Окремо потрібно згадати про поліпропіленовому трубопроводі (хоча він, як правило, не використовується для монтажу каналізації), тут також використовується розтрубна стикування, але перед цим матеріал розігрівається.

За рахунок впливу високої температури поліпропілен розм'якшується, і стик виходить абсолютно герметичним. Завдяки цьому він витримує високу температуру теплоносія і тиск в системі.

З'єднання пластика і чавуну

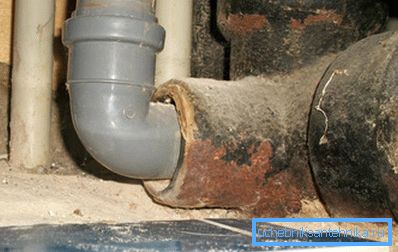

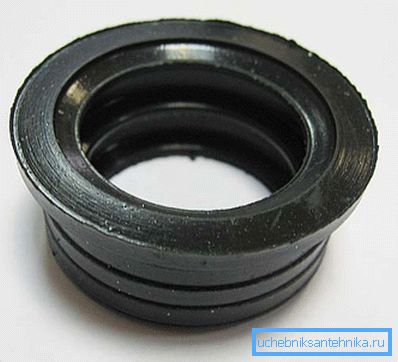

З питанням, як з'єднати чавунну каналізаційну трубу з пластикової, люди стикаються, коли доводиться міняти частина старої чавунної прогнилої каналізації. Тут також використовується розтрубне з'єднання, а головна особливість полягає в тому, що обов'язково використання гумової манжети для герметизації стику.

Після того, як розтруб очищений від залишків заливки і ущільнювача, його стінки промазиваются герметиком, потім в нього вставляється гумове кільце і тільки потім - кінець пластикової труби. На цьому з'єднання чавунної каналізаційної труби з пластикової можна вважати завершеним.

Зверніть увагу! Перед тим, як вставляти пластик в манжету, на нього бажано нанести сантехнічну мастило. В іншому випадку можна пошкодити гуму.

Особливості стикування чавунних труб

Якщо з питанням, як з'єднувати каналізаційні труби ПВХ, особливих проблем не виникне, то в разі зі стикуванням чавунного трубопроводу послідовність дій дещо змінюється.

Основна відмінність полягає в герметизації стику:

• щілину приблизно на 30% глибини забивається просмоленим клоччям або джгутом;
• решта щілини заливається герметизирующим розчином (сірка або цементний розчин). Допускається використовувати свинець для заливки.

Зверніть увагу! В наші дні довгий процес зачеканки розтруба і його заливки замінили спеціальні кільця ущільнювачів. Їх використання робить чавунну каналізацію більш стійкою до деформацій.

Якщо з'єднання пластикової і чавунної каналізаційної труби можна легко роз'єднати, то використання чавунного трубопроводу має на увазі нероз'ємні з'єднання.

зварене з'єднання

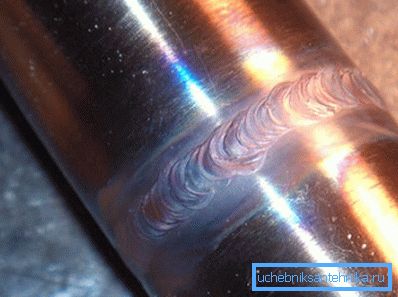

Цей спосіб відрізняється високою міцністю стику, але в той же час вимагає деяких навичок в галузі зварювання металів. Крім цього, нероз'ємний стик вкрай невигідний з точки зору його експлуатації. До того ж в районі шва метал більшою мірою схильний до корозії.

Тому зварювання застосовують досить рідко, в основному при монтажі систем, що працюють в напірному режимі. Тобто в тих випадках, коли на перше місце виходить міцність (водопровід, системи опалення, зустрічається і в старих каналізаційних системах).

Зверніть увагу! Зварене з'єднання не можна використовувати, якщо трубопровід має захисне покриття, наприклад, оцинкований. Під дією високої температури захисний шар просто вигорить.

Різьбове з'єднання

Цей тип стикування легко виконати своїми руками, спеціальними навичками володіти не потрібно.

Вся операція зі стикування 2-х секцій складається з 2 етапів:

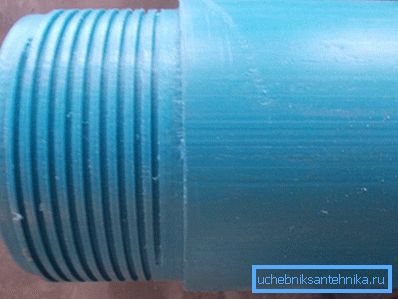

• Спочатку нарізається різьба на обох кінцях трубопроводу. Причому нарізатися різьблення може не тільки на металі, але і на пластиці, головне, щоб товщина стінок дозволяла виконати це;

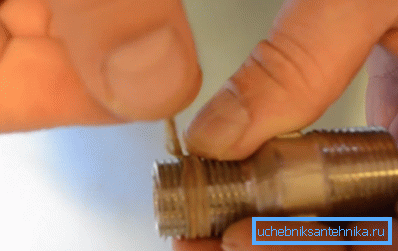

• Потім з використанням фитинга з внутрішнім різьбленням з обох кінців виконується стикування. Для того щоб вода напевно не просочувалася через стик, можна використовувати лляну намотування.

Головною перевагою такого способу можна назвати легкість обслуговування системи. При засміченні стик завжди можна розібрати і прочистити підозрілу секцію.

Зверніть увагу! Єдиним обмеженням при нарізці різьблення виступає товщина металу. Якщо використовується тонкостінний трубопровід, то різьбове з'єднання використовувати заборонено.

Використання фланців

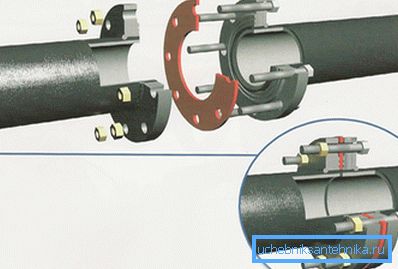

Для стикування таким методом знадобиться 2 фланця (товсті металеві диски), болти і гумова прокладка. Фланці надягають на кінці трубопроводу, між ними розташовується гумова прокладка.

По периметру фланців в отвори вставляються болти і затягуються гайками, за рахунок цього досягається герметичність стику. Ціна такого стику невисока, а можливість швидко роз'єднати стик при необхідності робить його досить популярним.

Фланці можуть приварюватися безпосередньо до торця ділянки трубопроводу. В іншому технологія не змінюється.

Використання прес-фітингів

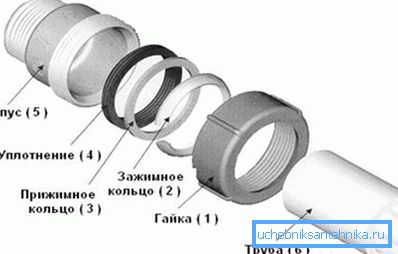

Один з найбільш універсальних способів стикування трубопроводу. Дозволяє з'єднати 2 секції без зварювання, нарізання різьби або склеювання їх. Для цього використовується спеціальний фітінг, що складається з центральної частини з різьбленням з 2-х сторін, затискних кілець ущільнювача і гайки.

Інструкція по влаштуванню стику виглядає так:

• на обидва кінці трубопроводу надівається гайка, зажимное і притискне кільця і ​​кільце ущільнювача (саме в такій послідовності);

• кінці секцій вставляються в фітінг, гайка накручується на нього. За рахунок деформації гуми забезпечується герметичність стику.

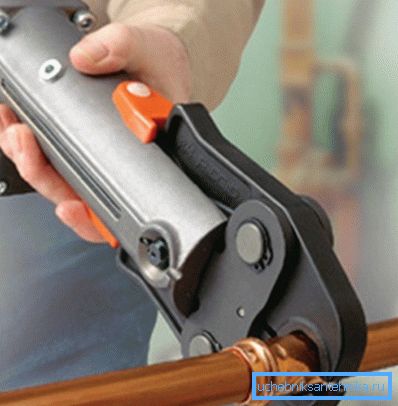

У випадках, коли потрібно зістикувати секції тонкостінного трубопроводу використовується операція пресування. Спеціальними прес-кліщами обжимается ділянку стикування, стінки металу деформуються і це гарантує надійне з'єднання.

Використання хомутів

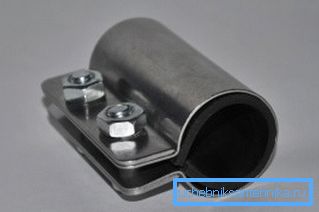

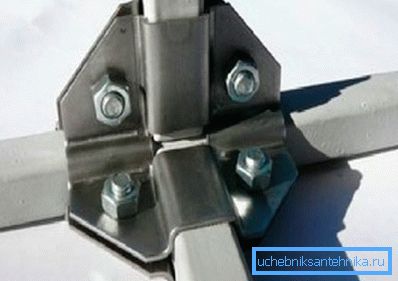

У спецмагазинах можна знайти ремонтні хомути - металеві циліндри з гумовою вставкою, натяг створюється болтами. Ці ж хомути цілком можна використовувати при монтажі трубопроводу, головне - не з'єднувати секції встик, при їх температурної деформації це може стати причиною порушення герметичності.

З огляду на характер роботи каналізаційної системи, забезпечує прийнятний рівень міцності стику.

Хомути є чи не єдиним виходом із ситуації, коли потрібно швидко з'єднати профільні труби, наприклад, квадратного перетину. Сварка займе дуже багато часу, а інших способів стикування просто немає.

Підведення підсумків

В рамках однієї статті складно розглянути тонкощі пристрою всіх типів з'єднань трубопроводу. Проте, представлені способи можна використовувати при монтажі систем каналізації, опалення, водопроводу. За умови дотримання технології, стики будуть герметичними і прослужать не одне десятиліття.

На відео в цій статті показаний приклад з'єднання каналізаційних труб різного діаметру.
