Внутрішній діаметр труб: найважливіший параметр при
Така величина, як внутрішній діаметр труб, дозволяє робити точний розрахунок пропускної спроможності різних інженерних комунікацій. Даний параметр стандартизований, тому істотно спрощує роботу проектувальників.

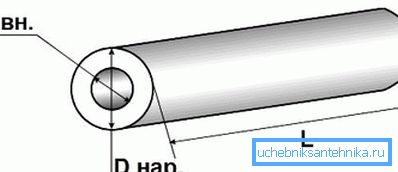

Всі різновиди параметра
Перетин стандартизовано за кількома різновидів:
- Умовний прохід позначають, як Dy або Ду. Даний параметр обчислюється в міліметрах або в дюймах - для сталі (тоді він округляється).
- Номінальний діаметр, по суті, те ж саме, що і перший параметр. Маркується він, як Dn / Дн.
- Зовнішній розмір позначають буквами Dh.
- Внутрішній діаметр сталевих труб (D) і їх полімерних аналогів є найбільш важливою величиною.
Окрім наведених параметрів, в розрахунках використовується і товщина стінки матеріалу (h).

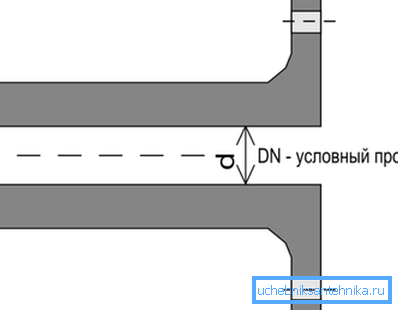

Що таке умовний прохід
Номінальний прохід приблизно дорівнює перерізу трубного просвіту. При проектуванні він розраховується так, щоб пропускна здатність мережі була достатньою.
Зверніть увагу! Градуювання умовних значень визначена стандартом. Вони обчислені так, що пропускна здатність системи від одного проходу до подальшого зростає на 60/100%.
Величини їх регламентує ГОСТ 28338/89 «Сполучення трубопроводів і їх арматура. Ряди номінальних габаритів ». Нижче градуювання з документа.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
розшифровка поняття
Термін «умовний прохід» був введений, щоб зберегти для комунікацій величину простору, що створює умови для проектних розрахунків.
Зверніть увагу! Інструкція має на увазі під цим поняттям округлене вниз / вгору до величин стандартного ряду середнє робочий перетин. Однак реальний внутрішній діаметр труби 30 мм і ін., Як правило, не дорівнює номінальному аналогу.
Так, у матеріалів з зовнішнім розміром 160 і товщиною стінок 8, фактичний розмір всередині дорівнює 144, при стінках 6 - 150. Але і там і там номінальний розмір становить 150.
Істинне внутрішній перетин
- Реальне робочий простір елементів залежить від товщини їх стінок.
- У більшості випадків, водо- і газопровідні матеріали маркують по внутрішньому простору, інші види - за зовнішнім.
- Сталева продукція, виходячи з технології її виробництва, володіє незмінними зовнішніми габаритами.
- Щоб забезпечити надійність водопроводу, яке експлуатується при високому тиску, товщина стінок його елементів повинна бути збільшена. Виходячи з цього, робочий їх розмір буде відрізнятися від умовного проходу.
Наприклад, мережа з зовнішнім показником 275 і товщиною стінок 9, володіє істинним внутрішнім розміром 257. А умовний внутрішній діаметр ПВХ труби - 250 мм, визначається за найближчій величиною стандартного ряду.
Нижче наведена таблиця розмірів сталевих виробів і їх відповідності пластиковим водопровідних труб аналогам. Вона дозволить вам точно вибрати аналоги при проектуванні комбінованої системи.
З неї видно, наприклад, що внутрішній діаметр металопластикової труби 20 відповідає сталевому аналогу з зовнішнім розміром 26.
| умовний прохід | Зовнішнє перетин | ||
| Шовні сталеві елементи | Сталеві безшовні вироби | пластикові аналоги | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88.5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Визначення робочого простору елементів
Точно визначивши прохідність деталей, ви зможете обчислити обсяг переданого ними по мережі речовини.

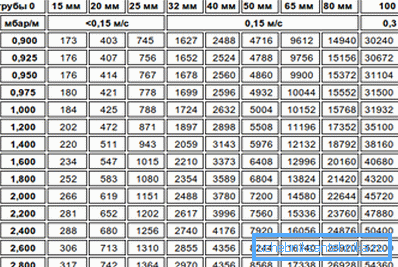

Розрахунок прохідності комунікації для холодної води
Скільки речовини вона пропустить в одиницю часу, визначить внутрішній діаметр труби 25 мм.

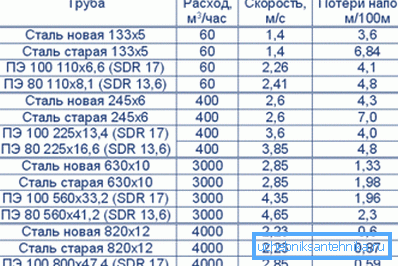

Прохідність продукції залежить від нижченаведеного.
- Її робочого простору. Якщо воно буде занадто маленьким, збільшиться гідравлічний опір стінок системи і потік робочого середовища ослабне.
- Тиску в інженерної комунікації.
- довжини комунікації. Чим вона більше протяжна, тим тертя, що послаблює потік, сильніше.
- Ступеня гладкості матеріалу. Чим вона вища, тим речовина переміщається по системі швидше.
- Віку елементів, т. Е. Обсягу відкладень на їхніх стінках. Ціна системи з б / у матеріалів буде невелика, але і ефективність знизиться.
- Числа переходів в комунікації від одного габариту до іншого, а також поворотів.
Для побутової системи можна застосувати просту формулу. Щоб обчислити оптимальне внутрішній перетин елементів, треба знати витрати води, а також швидкість потоку:
D = v (4-P-1000 /? • v).
тут:
- P позначає витрата води;
- ?= 3.14;
- v - це швидкість пересування робочої середовища, вона дорівнює 0.7 / 1.2 м / сек. в аналогах перетином до 32 мм і 1.5 / 2 м / сек. у виробах більше озвученої величини.
опалювальні аналоги
Там, де необхідно зробити своїми руками монтаж системи опалення, необхідну прохідність її елементів слід обчислити так, щоб взимку всі житлові кімнати були обігріті рівномірно.
Для розрахунку виробів для опалення є нижченаведена формула:
D = v (? • Q) / (v • Dt).
Символи тут означають:
- D є потрібним значенням;
- число? одно 3.14;
- Q - потік теплової енергії, в кВт;
- v - це швидкість робочого середовища, в м / сек .;
- Dt є різницею температур (градуси Цельсія), на вході / виході мережі.
Так ви можете дізнатися, наприклад, внутрішній діаметр металопластикової труби 16 для системи теплої підлоги.
висновок
Значення умовного простору матеріалу, дуже важливо. Від правильності його вибору залежить ефективність і довговічність роботи інженерної комунікації (див.також статтю Трубна дюймова різьба - особливості та спосіб нарізки).
Відео в цій статті містить додаткові відомості по темі.
