Водогазопровідна труба: ду і реальні розміри
Що це за параметр - ДУ? Як він співвідноситься з реальними розмірами труб? Для чого він введений і в яких одиницях може вимірюватися? Які значення він може приймати? У статті ми постараємося відповісти на ці питання.
Що це таке
ДУ (номінальний або умовний діаметр, умовний прохід) - це параметр, що характеризує сумісність труб і арматури для них. Скажімо, будь-яка труба ДУ25 буде сумісна з куточком або муфтою того ж умовного проходу.
Незважаючи на те, то умовний прохід приблизно дорівнює внутрішньому діаметру в міліметрах, він зазвичай наводиться без зазначення будь-яких одиниць. Тобто назва труба Ду40 буде правильним, а ось ДУ 50 мм - немає.
Зауважте: точний збіг умовного проходу і фактичного внутрішнього діаметра можливо, але є швидше збігом, ніж правилом. Розміри труби ДУ 65 або 100 регламентуються діючими ГОСТ; проте одного значення умовного проходу відповідає один зовнішній діаметр і кілька значень товщини стінок, що, очевидно, дасть деякий розкид діаметрів внутрішніх.

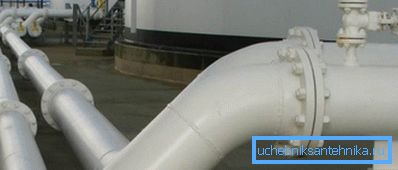

Повний перелік умовних проходів міститься в ГОСТ 28338-89. Він передбачає діапазон значень від 2,5 до 4000. Однак, оскільки нас цікавлять перш за все трубопроводи сантехнічного призначення, в подальшому ми обмежимося виробленими згідно ГОСТ 3262-75 сталеві водогазопровідні трубами; їх максимальний ДУ обмежений значенням 150.
Корисно знати, що таблиця значень умовного проходу підібрана таким чином, щоб кожен наступний розмір збільшував пропускну здатність трубопроводу на 60 - 100%. Вона, як ми пам'ятаємо з фізики, пропорційна площі перетину, яке росте слідом за квадратом діаметра.
Дюйми і різьблення
Ризикуючи ще більше заплутати читача, ми повинні згадати ще один факт, що стосується типорозмірів трубопроводів. Згідно російських стандартів, одиницею виміру діаметра труб є міліметр.
У разі ДУ він не вказується, але мається на увазі; однак для водогазопровідних труб поряд з якимось абстрактним умовним проходом використовується англійська дюйм. Так, труба ДУ20 часто згадується як 3/4 дюйма, а труба Ду32 - як 1 1/4.
Довідка: англійська дюйм дорівнює 2,54 см.
При цьому простий перерахунок дюймів в метричну систему вимірювань призведе нас до несподіваного відкриття.
Згідно ГОСТ 3262-75, розміри труби ДУ15 повинні відповідати наступним значенням:
- Зовнішній діаметр - 21,3.
- Товщина стінки - 2,5, 2,8 або 3,2 залежно від того, до якого типу належить виріб (воно може бути легким, звичайним і посиленим). Відповідно, нескладний підрахунок дасть нам внутрішній діаметр в 16,3, 15,7 або 14,9 мм.
Тим часом 1/2 дюйма - це 12,7 мм. Так про що ж говорить найменування напівдюймова труба? Тільки про те, що на ній можна нарізати трубну різьбу відповідного розміру.
Наведемо деякі значення розмірів часто використовуються при монтажі сантехнічного обладнання трубних різьб.
| Розмір трубного різьблення (дюйми) | Зовнішній діаметр (по гребеню, мм) | Внутрішній діаметр (по западинах, мм) |
| 1/2 | 20,956 | 18,636 |
| 3/4 | 26,442 | 24,119 |
| 1 | 33,250 | 30,294 |
| 1 1/4 | 41,912 | 38,954 |
| 1 1/2 | 47,804 | 44,817 |
| 2 | 59,616 | 56,659 |
ГОСТ 3262-75

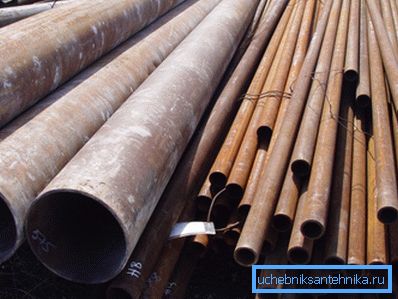

Повернемося, однак, до водогазопровідних труб. Щоб дізнатися, які розміри труби ДУ20 або яким зовнішнім діаметром володіє труба ДУ50, досить уважно вивчити ГОСТ 3262-75, за яким вони виробляються.
Розміри
| умовний прохід | Зовнішній діаметр | Товщина стінки труб | ||
| легких | звичайних | посилених | ||
| 15 | 21,3 | 2,5 | 2,8 | 3,2 |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 |
| 25 | 33,6 | 2,8 | 3,2 | 4,0 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 |
Ось повний перелік описаних стандартом типорозмірів. Щоб дізнатися, наприклад, всі розміри труби Ду40, досить знайти її в таблиці.
Зверніть увагу! Внутрішній діаметр дорівнює різниці зовнішнього діаметра і подвоєною товщини стінки. Для легкої Ду40 він складе 48 - (3 х 2) = 42 мм.
Інші вимоги
Стандарт містить не тільки сортамент виробленої за нього продукції.
У ньому є ряд вимог до виробництва.

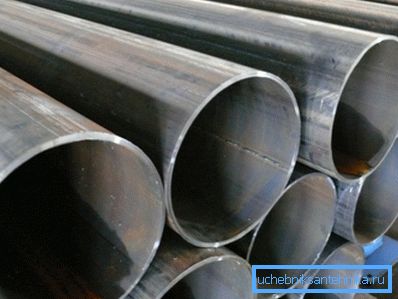

- Все ВГП труби - електрозварні, тобто виробляються вальцюванням плоскою заготовки та подальшої проваркой поздовжнього шва.
- В рамках стандарту вони можуть проводитися як без антикорозійного покриття, так і оцинкованими.
Корисно: ціна останніх вище приблизно на 50%.
- Робоча гідравлічне тиск повинен становити не менше 25 кгс / см2 для легких і звичайних виробів, і 32 кгс / см2 для посилених.
- Довжина прямих відрізків становить від 4 до 12 метрів. Згідно ГОСТ, вони можуть поставлятися немірної, мірної і кратної мірної довжини; в останньому випадку робиться припуск в 5 мм на кожен рез.
Корисні дрібниці
Наостанок дозволимо собі дати кілька корисних порад власникові будинку або квартири, який збирається монтувати водопровід або систему опалення своїми руками.
- Чорну сталь є сенс використовувати тільки на опаленні. І то за умови, що система опалення не скидається на літо: поєднання вогкості і доступу повітря стали протипоказано.

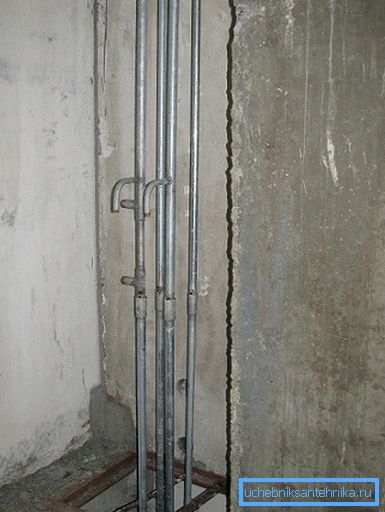

- Оцинкування збирається виключно на різьбах. Інструкція пов'язана з тим, що на зварних з'єднаннях цинкове покриття вигорає.

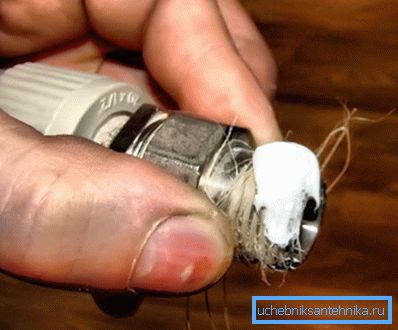

- Для герметизації різьбових з'єднань простіше і дешевше всього використовувати льон з фарбою. Льон дешевий, але схильний до гниття; фарба повністю вирішує цю проблему.
висновок
Сподіваємося, що запропонований увазі читача матеріал допоможе йому зорієнтуватися в типорозмірах присутніх на ринку сталевих труб. Як завжди, в відео в цій статті можна знайти додаткову інформацію. Успіхів!
