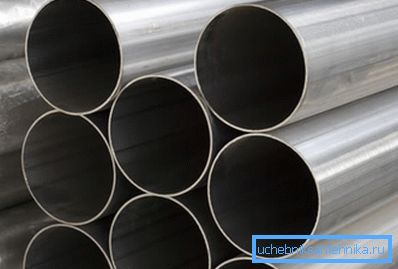

Водогазопровідна труба і її особливості

Ще не так давно при будівництві практично будь-яких трубопроводів використовувалися водогазопровідні (ВГП) труби. У наш час популярність на них дещо знизилася, проте вони досі широко застосовуються при влаштуванні теплових, газопровідних і водопровідних систем.

Далі ми розглянемо особливості цих труб, їх види та способи монтажу.

Особливості ВГП труб

Велика популярність даної продукції, незважаючи на широкий асортимент труб на ринку, пояснюється тим, що на ділянках відкритих трас, монтаж трубопроводів з інших матеріалів неможливий. Навіть поліетиленові труби можна використовувати далеко не для всіх випадків (див.також статтю Сталеві водогазопровідні труби - їх характеристика та особливості).

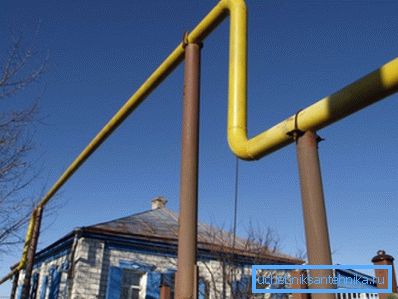

Крім того, деякі технічні умови визначають жорсткі вимоги до газопроводів, в результаті яких при їх монтажі не можуть застосовуватися труби із пластику, якими б вони не володіли високими експлуатаційними якостями. Тому можна не сумніватися в тому, що ще довгий час ці труби будуть залишатися актуальними.

Серед основних їх переваг можна виділити наступні моменти:

• Досить низька собівартість;
• Можливість зварювання матеріалу;
• Можливість вигину;
• Висока міцність;
• Стійкість до теплових деформацій;
• Стійкість до сильних гідравлічних ударів;
• Довговічність.

Слід зазначити, що всі ці характеристики водогазопровідних труб властиві всьому їх сортаменту.

Зверніть увагу! Довговічність трубопроводу залежить від умов експлуатації і рідини, що транспортується.

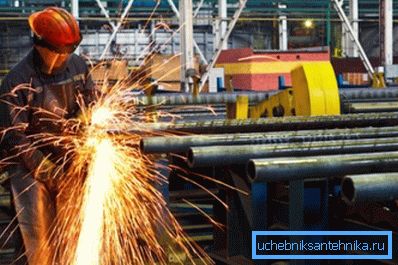

технологія виготовлення

ВГП труби виготовляють з вуглецевої сталі.

Технологія виробництва виглядає наступним чином:

• В першу чергу готуються заготовки для виробу - штріпси.
• Потім виконується їх формування, в результаті чого заготовки приймають відповідну форму.
• Далі заварюється шов за допомогою електрозварювання. Після цього трубу можна вважати готовою.

Нормативне якість цих виробів регламентує ГОСТ 3262-75. Слід зазначити, що обов'язковою процедурою контролю якості є рентгенографія шва. Пов'язано це з тим, що саме шов є ділянкою підвищеного ризику.

Характеристики

Не вдаючись до всіх можливих нюанси, які пересічному споживачеві, як правило, не потрібні, розглянемо основні експлуатаційні характеристики цих виробів, знання яких може стати в нагоді для роботи з ними.

Наприклад, якщо потрібно виконати немасштабний ремонт водопроводу або системи опалення, треба знати якого типу труб слід віддати перевагу.

Технічні характеристики водогазопровідною труби по ГОСТ 3262 75 включають:

• Діаметр;
• Умовний прохід;
• Товщину стінки і деякі інші параметри.

Класифікація ВГП труб

Сортамент водогазопровідних труб також визначає ГОСТ 3262-75, згідно з яким вироби в першу чергу розрізняються на:

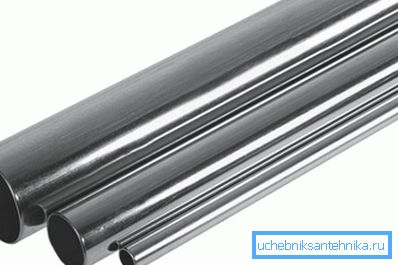

• Оцинковані сталеві;
• Чи не оцинковані сталеві (чорні).

Цинк дозволяє запобігти розвитку корозії. Відповідно, довговічність оцинкованих виробів може бути вище.

Крім того, за ступенем готовності, труби можуть бути:

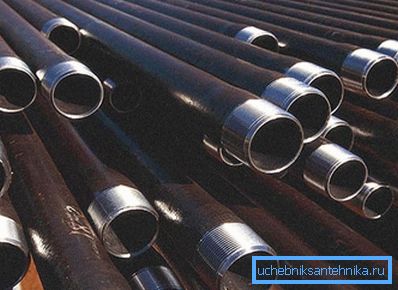

• З нарізаною на обох кінцях різьбою;
• Без різьблення.

Зверніть увагу! На труби виробником може бути нанесена коротка або довга різьба. Оцинковані труби з різьбленням можуть також комплектуватися сполучними муфти.

Чорна ВГП труба в залежності від товщини стінки підрозділяється на наступні типи:

• Посилена - товщина стінок від 2,5 до 5,5 мм.
• Легка - товщина стінок становить від 1,8 до 4 мм.
• Ординарна - товщина стінок в межах 2 - 4,5 мм.

Легкі труби можуть працювати при гідравлічному тиску близько 25 кгс / см2, посилені ж здатні витримати 32 кгс / см2.

Групи точності

Існує дві групи точності даної продукції:

Зверніть увагу! При маркуванні розглянутих виробів не позначав зовнішній діаметр. Цей параметр замінений умовним проходом, який залишається незмінним, незалежно від товщини стінок. Умовний прохід (ДУ) і товщину стінок регулює ГОСТ.

нормировка

ВГП труби зазвичай виготовляються виробниками наступної довжини:

• 4-12 метра;
• Мірної кратної довжини;
• Немірної довжини (що знаходиться в межах мірної).

Максимальне відхилення в показниках довжини і маси не повинна перевищувати більш восьми відсотків. Треба сказати, що ціна на вироби залежить не від його довжини, а від ваги. Відповідно, чим більше діаметр і товщина стінок, тим вище його вартість.

Зверніть увагу! Вага оцинкованої труби відрізняється від ваги звичайних виробів на 3 відсотки в більшу сторону.

Вага водогазопровідною труби по ГОСТ 3262 75 розраховується з урахуванням щільності стали 7,85 г / см3. Максимальна вага погонного метра (товщина стінки 5,5 мм і діаметр 165 мм) становить 21,63 кг. Мінімальний же вага погонного метра - 370 г (діаметр вироби 10 мм і товщина стінки 1,8 мм).

особливості монтажу

Монтаж трубопроводів з використанням даного матеріалу може виконуватися двома способами:

• Нарізним методом за допомогою муфт;
• Шляхом електрозварювального з'єднання.

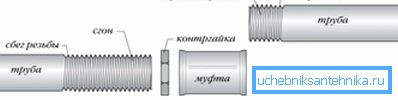

Інструкція по монтажу в першому випадку виглядає так:

• В першу чергу на різьбовій зганяння потрібно накрутити контргайку.
• Потім різьблення треба змастити герметиком або обернути клоччям, попередньо просоченої герметиком. Для монтажу трубопроводу можна просочити клоччя солідолом.
• Потім різьбовій зганяння треба вкрутити в муфту.
• Різьбове з'єднання деталей треба зафіксувати контргайкою, яка повинна бути закручена до щільного контакту з муфтою.

Що стосується зварного монтажу, то для нього потрібно використовувати труби з гладкими торцями.

Схема з'єднання виглядає наступним чином:

• Торці стикуються деталей розташовуються на рівній поверхні і туляться один до одного.
• Потім в області стику виконується прихват - зварне точкове з'єднання з декількох сторін.
• Після цього схоплені труби треба вирівняти по горизонталі. Можна просто покатати їх по рівній поверхні.
• Після цього місце стику заварюється суцільним швом по колу.

Треба сказати, що виконати таке з'єднання своїми руками, якщо ви не досвідчений зварник, навряд чи вийде. Тому для самостійних ремонтів краще використовувати перший варіант.

висновок

Незважаючи на велику популярність серед споживачів полімерних труб, ВГП труби залишаються досить затребуваними, причому, будуть залишатися такими ще довгий час. Це пов'язано з їх характеристиками і рядом інших озвучених вище достоїнств.

З відео в цій статті можна отримати додаткову інформацію з даної теми.
