У більшості випадків з'єднання водопровідних труб здійснюється за допомогою муфти. Дана сполучна деталь виконує важливу функцію - забезпечує герметичний монтаж елементів трубопроводу. Нижче ми розглянемо, які існують види муфт, особливості їх монтажу, а також основні функції, які вони можуть виконувати.

Загальні відомості

Класична муфта являє собою коротку трубку, внутрішній діаметр якої відповідає зовнішньому діаметру труб, що з'єднуються. Такі фітинги можуть застосовуватися як в монолітних, так і розбірних трубопроводах.

Слід зазначити, що матеріал деталі може бути будь-яким, єдина вимога - він повинен бути таким же, як і матеріал трубопроводу. Нижче детальніше ознайомимося з різними видами цих виробів.

способи монтажу

Основною відмінністю розглянутих виробів є спосіб їх монтажу.

За цим параметром вони розрізняються на наступні типи:

різьбові;
приварні пластикові;
обтискові;
компресійні.

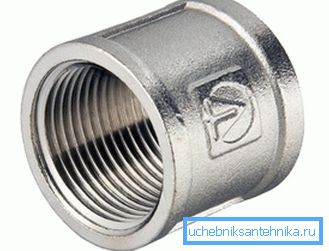

різьбові

Як правило, різьбові фітинги застосовуються для сталевих трубопроводів.

Інструкція по їх з'єднанню за допомогою даної муфти здійснюється наступним чином:

В першу чергу потрібно обрізати з'єднуються труби строго перпендикулярно осі.
Потім на деталі нарізається різьба.
Далі накручуються підтискають гайки.
Після цього труби по черзі вкручуються в сполучну деталь.
На завершення роботи підкручують підтискають гайки.

На цьому робота завершена.

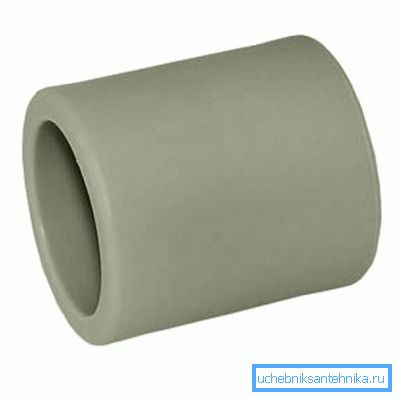

Поліпропіленова приварна сполучна деталь

приварні

Як правило, приварним способом встановлюють пластикові муфти для водопроводу. Причому, в залежності від типу пластика, процес їх складання водопроводу може відрізнятися:

поліпропілен	Сварка (пайка) фитинга виглядає наступним чином: Труба і сполучна деталь вставляються в розігріті насадки спеціального паяльника. Після розм'якшення пластиковій поверхні, деталі витягуються з паяльника і з'єднуються один з одним. Після охолодження пластика, точно також з'єднується з фитингом друга труба.
ПВХ	Спосіб монтажу ПВХ трубопроводу більше нагадує склеювання, а не зварювання. Однак, сполучаються поверхні під впливом хімічного складу (клею) розплавляються і зварюються. Тому його також можна віднести до сварке.Монтаж здійснюється в такому порядку: З'єднується труба обрізається, після чого вставляється в сполучну деталь. Потім треба зробити позначку, на яку глибину вона входить в деталь. Далі розмічений ділянку своїми руками за допомогою пензлика намазується тонким шаром спеціального клею. Після цього елементи з'єднуються і обертаються на чверть обороту. Через кілька хвилин таким же способом приклеюється друга труба.
ПНД	Як правило, монтаж ПНД водопроводу здійснюють за допомогою електрозварні муфти, яка має електричні спіралі. Після стикування всіх деталей, до електромуфти підключають спеціальний апарат, який подає електрику на спіраль. В результаті розігріву спіралі, деталі зварюються між собою.

Порада! Ціна зварювальних апаратів для пластикових труб досить висока. Тому для одноразового монтажу водопроводу доцільніше взяти обладнання на прокат.

обтискові

Обтискні муфти для водопроводу застосовую для металопластикових систем. Слід зазначити, що потреба в них виникає вкрай рідко, так як «металопластик» продається в бухтах, довгою, яку можна обчислити десятками метрів.

Однак, якщо потреба в стикуванні все ж виникає, обтискний елемент встановлюється наступним чином:

Як і в попередніх випадках, стики потрібно обрізати під прямим кутом;
Потім трубки вставляються в гільзи;
Після цього місце з'єднання обжимается спеціальним інструментом.

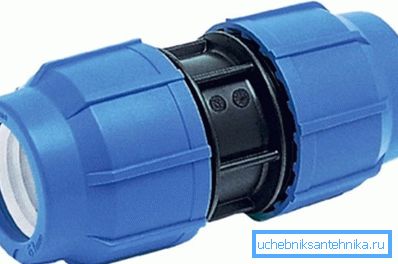

компресійні

Компресійні фітинги існують для ПВХ і металопластикових трубопроводів. Основним їх перевагою є те, що їх установка не вимагає наявності спеціального обладнання.

Здійснюється він у такий спосіб:

На трубку надягають деталі кріплення - гайка, цангові кільце, тощо.
Далі труба надаватися на штуцер або вставляється в патрубок сполучної деталі.
Після цього насувається цангові кільце і затягується гайка.

Зверніть увагу! При установці компресійних фітингів не слід сильно затягувати гайку, особливо це стосується пластикових трубопроводів. В іншому випадку труба може тріснути.

На цьому процес монтажу завершено.

призначення

Як ми з'ясували, основне призначення розглянутих виробів полягає в з'єднанні труб при складанні трубопроводу. Однак, крім цього деякі їх види можуть виконувати і додаткові функції.

До таких відносяться наступні фітинги:

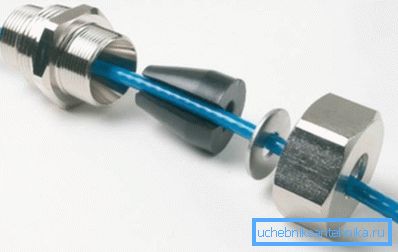

Для виведення термопровода - забезпечує герметичний висновок дроти назовні. Відповідно, муфта для виведення термопровода з водопроводу має гумові ущільнювачі, які обжимають дріт.

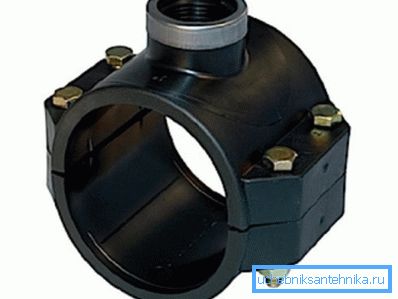

Для врізки під тиском - застосовуються в тому випадку, коли немає можливості перекрити водопровід. Муфта для врізання у водогін під тиском мають кріплення типу хомут, яке вдягається на основну магістраль і замикає пристрій, яке перекриває потік води. Свердління магістралі здійснюється після установки хомута.

Протипожежні муфти на водопровід забезпечують пасивну вогнезахист житла. Ці вироби, по суті, являють собою сталевий кожух, який встановлюється на труби.

Як правило, виконується установка протипожежних муфт на стояках водопроводу, в місцях його проходження через перекриття, а також на розведення, в області проходу через стіни.

Ось, мабуть, і всі найбільш поширені види розглянутих фітингів, які застосовуються в водопроводах.

висновок

Муфти застосовуються практично у всіх видах водопроводів. Більшість з них призначені для з'єднання між собою труб, однак, існують і такі фітинги, які виконують і інші не менш важливі функції.

З відео в цій статті можна ознайомитися з деякою додатковою інформацією з даної теми.
