Водопровідна поліетиленова труба: нормативна документація,

Наскільки практичні водопровідні напірні труби з поліетилену? Якими стандартами регламентується їх виробництво? Якими способами можна виконати монтаж водопроводу з поліетиленових труб - своїми руками і з використанням промислового обладнання? Спробуємо відповісти на ці питання.

Перше знайомство

Що ми знаємо про поліетилені? Це найдешевший і найпоширеніший в світі пластик, одержуваний полімеризацією газу етилену. Він стійкий до кислот, лугів і низьких температур, легко переносить значні механічні навантаження і сильні удари завдяки в'язкості і амортизує властивостями.

Зауважте: еластичність полімеру зберігається при негативних температурах, тому водопровідні труби з поліетилену можуть переносити замерзання води в них без руйнування. Труба розтягується, а після розморожування повертається до вихідного розміру.

Залежно від умов полімеризації розрізняють поліетилен низького (ПНД), середнього (ПКД) і високого (ПВД) тиску:

Від механічних властивостей пластику залежить те, якою міцністю володіє вироблена з нього полімерна водопровідна труба. Найбільш міцні вироби з ПНД.

Робоча температура труб обмежена 40 - 60С: при більшій температурі полімер починає розм'якшуватися.

Нормативна документація

Вимоги до якості труб викладені в ГОСТ 18599-2001. Виділимо деякі моменти, які мають практичне значення при їх виборі і експлуатації.

Основні експлуатаційні параметри труби - це:

• номінальний діаметр. Він може приймати значення від 10 до 1200 мм.
• Номінальна товщина стінки. Її значення варіюється від 2 до 59,3 мм.
• MOP - максимальне штатний тиск. Вимірюється в мегапаскалях. Для перерахунку в більш звичні кгс / см2 досить помножити MOP на 10,2.

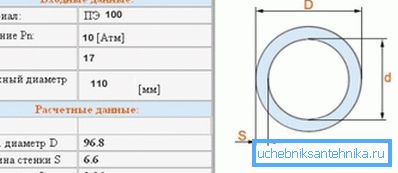

• SDR - стандартне розмірне відношення, відношення зовнішнього діаметра до товщини стінки. Чим менше SDR, там більше розрахункове робочий тиск.

• MRS - так звана тривала міцність матеріалу, яка вимірюється в мегапаскалях. Цей параметр з дещо туманним описом завжди відображається в найменуванні труби.

Як читати передбачені стандартом позначення?

До їх складу входять:

1. Вказівка ​​на міцність матеріалу. ПЕ 32 означає поліетилен з MRS = 3,2 МПа, ПЕ 63 - з MRS 6.3 МПа і т.д.
2. Параметр SDR.
3. Номінальні діаметр і товщина стінок.
4. Призначення труби (питна або технічна).
5. Вказівка ​​на ГОСТ 18599-2001.

Наприклад, під назвою ПЕ 100 SDR 11 - 32 х 3 питна ГОСТ 18599-2001 ховається поліетиленова водопровідна труба 32 мм з 3-міліметрової стінкою, вироблена з матеріалу з MRS = 10 МПа для питних потреб.

Крім того:

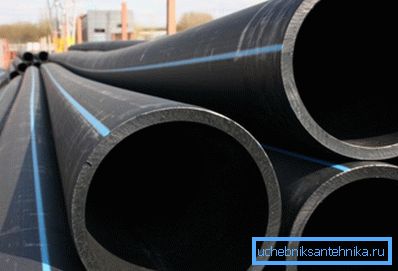

• Колір труби - чорний (як варіант - чорний з синіми смужками) або синій.

Однак: вироблені з ПЕ 32 вироби повинні мати виключно чорний колір.

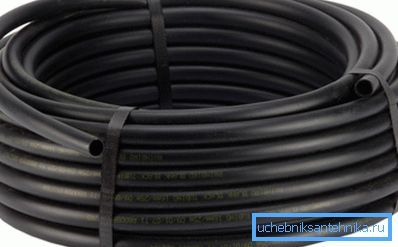

• При діаметрі до 180 мм труби можуть поставлятися в бухтах, на котушках і в прямих відрізках. При більшому діаметрі - тільки в прямих відрізках.
• Вироби повинні мати гладкі поверхні - зовнішню і внутрішню. Допускається лише невелика хвилястість.

монтаж

Як зібрати водопровід з поліетиленових труб, що поставляються в прямих відрізках? Способи з'єднання залежать, перш за все, від діаметра і товщини стінки.

Стінки понад 4 мм

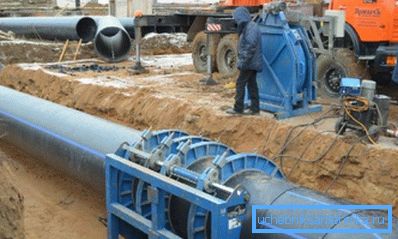

Тут в якості основного способу монтажу виступає стикова зварка. Для оплавлення торців труб використовується плоский, вкритий антиадгезивного покриттям електричний нагрівальний елемент (дзеркало); центрування і подальший труб притиск забезпечуються ручним, механічним або (при великому діаметрі) гідравлічним пристроєм.

Зусилля притиску дорівнює 1,5 кг / см2; час нагрівання і фіксації визначається товщиною стінки трубопроводу:

Незважаючи на невисоку теплопровідність полімеру, повноцінного захисту від замерзання при низькій витраті води через трубопровід він не забезпечує. Зовнішній водопровід з поліетиленових труб завжди прокладається нижче рівня промерзання грунту; відповідно, кошторис на прокладку водопроводу з поліетиленових труб волею-неволею буде включати земляні роботи, а в зимовий час - ще й відтавання верхнього шару грунту.

Цікаво, що зварені стикового зварюванням батоги нерідко використовуються для реконструкції старих сталевих і чавунних магістралей водопостачання, причому не завжди ці роботи вимагають проведення розкопок.

Способи протягання поліетиленової труби в старий водопровід можна віднести до двох основних категоріях:

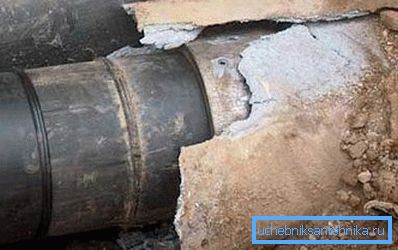

1. Пропуск через стару магістраль труби меншого діаметру. Менша шорсткість поліетилену в порівнянні з металами компенсує зменшився просвіт; проте відкладення на стінках старих труб можуть зробити протяжку проблематичною. Навіть незважаючи на попередню механічну очистку: часом йорж нездатний впоратися з багаторічними нашаруваннями вапна та іржі.

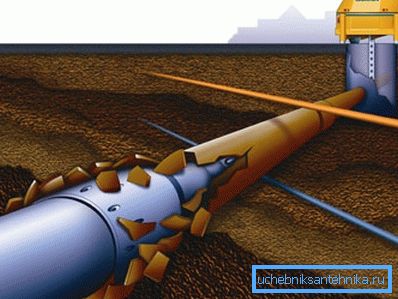

1. Пропуск труби того ж діаметра з попередніми руйнуванням старого трубопроводу. У цьому випадку через стару трубу попередньо протягують тросом гідравлічний калибратор, який циклічно збільшує і зменшує свій зовнішній діаметр, руйнуючи стару магістраль і вдавлюючи її фрагменти в грунт.

Стінки менше 4 мм

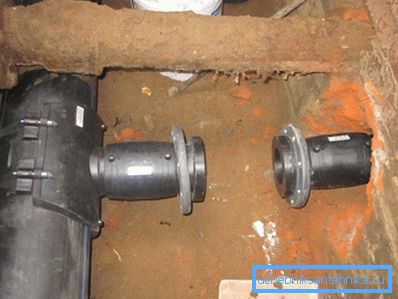

При невеликій товщині стінок збірка водопроводу з поліетиленових труб своїми руками може здійснюватися за допомогою електрозварювальних або компресійних фітингів.

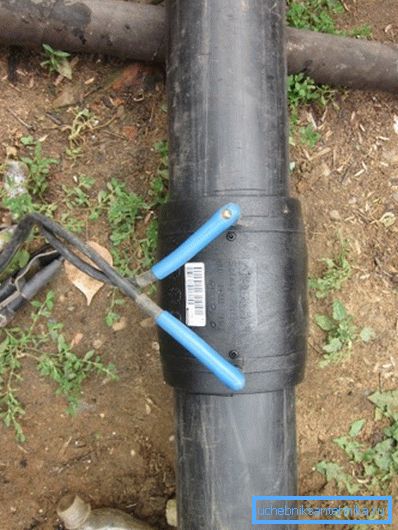

• У першому випадку розтрубні фітинги надягають на кінці труб, після чого на їх контактні клеми подається струм напругою 12 вольт. Розігрів вбудованого в фітінг спірального нагрівача призводить до того, що він надійно сплавляється з трубою.

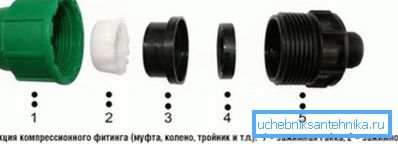

• Компресійний фітінг обжимає трубу гумовим кільцевих ущільнювачем при затягуванні накидної гайки. Цей спосіб з'єднання не вимагає застосування будь-якого інструменту, крім ножиць для різання труб. Течі при складанні допоможе уникнути найпростіша інструкція: будьте уважні при позиціонуванні гумового ущільнювального кільця і ​​уникайте його потрапляння мимо паза між трубою і корпусом фітинга.

висновок

Будемо сподіватися, що нам вдалося відповісти на всі питання, що цікавлять читача питання. Як завжди, додаткову тематичну інформацію йому запропонує відео в цій статті. Успіхів!
