Водопровідні фітинги - незамінний елемент при монтажі

Водопровід або трубопровід системи опалення в квартирі неможливо прокласти без з'єднань окремих сегментів труб. Також не вдається обійтися без різких поворотів, а також розгалужень трубопроводу. З огляду на цей факт, не обійтися без спеціальних пристосувань - фітингів, які забезпечують надійне, герметичне з'єднання.

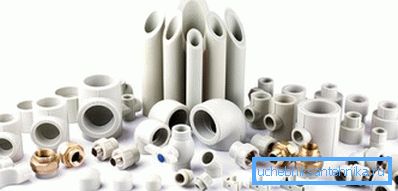

види фітингів

Досить складно привести повну класифікацію адже багато залежить від того, що покладено в основу поділу на групи.

Наприклад, якщо використовувати як головний критерій спосіб з'єднання, то можна виділити всього 2 типу таких пристроїв:

• нероз'ємні - класичним представником цієї групи можна вважати зварні з'єднання труб. Наприклад, пластиковий водопровід і фітинги з того ж матеріалу (поліпропілену) просто розігріваються спеціальним паяльником і потім труба вставляється в розтруб, при застиганні досягається герметичність стику;

• роз'ємні -як приклад можна привести різьбовій стик, якщо труби металеві, то різьблення може нарізатися на самій трубе.Также можуть використовуватися компресійні з'єднувальні пристрої, з'єднання за допомогою накидної гайки дуже просте і зручне;
• умовно роз'ємні - з'єднання, наприклад, металопластикових труб за допомогою накидної гайки і обжимного кільця формально хоч і відноситься до категорії рознімних, але при необхідності його найчастіше змінюють цілком.

Що стосується матеріалу, з якого ці з'єднувальні елементи виготовляються, то виділити можна:

• металеві (найчастіше мова йде про латунних моделях);
• пластикові - для водопроводу в основному застосовується поліпропілен і поліетилен, так що і фітинги використовуються пластикові;
• комбіновані, наприклад, в поліпропіленових Водорозетка корпус виконаний з ПП, а от внутрішня частина - та, до якої підключається змішувач, виготовляється з латуні.

Незалежно від того, які саме моделі використовуються - водопровідні пластикові фітинги або металеві, за призначенням їх можна розділити на:

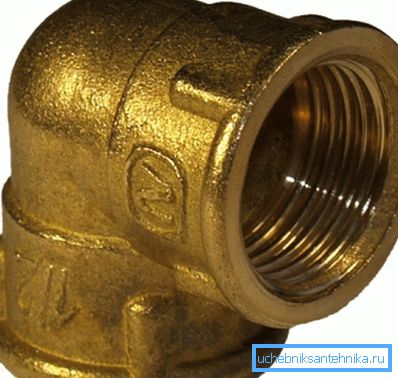

• кути, відводи - вони використовуються в тому випадку, коли потрібно забезпечити поворот трубопроводу на певний кут. Кут повороту змінюється з певним кроком;

Зверніть увагу! Деякі труби, наприклад, металопластикові, металеві можна гнути при монтажі. Це дозволяє мінімізувати потребу в з'єднаннях і забезпечує більш плавний поворот з мінімальними втратами тиску.

• муфта - ділянку трубки для простого з'єднання двох кінців трубопроводу;
• для створення складного вузла знадобиться такий елемент як хрестовина, а встановлений на ній кульової кран з сервоприводом дозволить ще й регулювати рух потоку, при необхідності розділивши його на 2 контури;

• якщо потрібно «розмножити» потік основної труби, то використовуються трійники - фітинги для врізання у водогін;
• відзначити можна і різноманітні заглушки і перехідники - вони використовуються при необхідності з'єднання 2 труб різного діаметру.

Коротка характеристика популярних в побуті фітингів

Досить часто всі роботи по монтажу водопроводу, опалення та каналізації в будинку людина виконує своїми руками, тому не зайвим буде короткий опис використовуваних при цьому фітингів.

З'єднання металевих труб

Найпростіше рішення - нарізати різьблення на кінцях труб і з'єднати їх, попередньо виконавши підмотування ФУМ стрічкою або звичайною клоччям, іноді використовується і зварювання. Фланцеве тип з'єднання в домашніх умовах не застосовується.

Останнім часом частіше стали використовуватися з'єднання з використанням накидної гайки і обжимного кільця. На трубу просто надівається накидна гайка, потім обтискне кільце, завзяте кільце, герметизуючі прокладки. Потім гайка накручується спочатку руками, а потім і ключем на різьбову частину.

Зверніть увагу! Якщо різьбовій або зварний стик здатний витримати значне механічний вплив, то обжимной - немає. З'єднання можна при бажанні зруйнувати голими руками.

Проте, такий тип з'єднання труб користується популярністю. По-перше, навряд чи в процесі експлуатації йому доведеться витримувати значні зусилля. А по-друге, ціна такого фитинга ненабагато перевищує позначку в 100 рублів, для сімейного бюджету - величина абсолютно непомітна.

Фітинги для пластикових труб

У випадку з пластиковим трубопроводом варіантів з'єднання також кілька. Поліпропіленові з'єднувальні елементи випускаються для зварного з'єднання.

Інструкція по виконанню робіт виглядає таким чином:

• труба обрізається, рез повинен бути рівним без скосів;
• потім знадобиться спеціальний паяльник. Нагрівальний елемент формою трохи нагадує праску, на якому розташовані невеликі відрізки металевих труб різного діаметру. Після того, як ця частина розігріється до робочої температури, на неї надівається фітінг і сама труба;
• почекавши пару хвилин труба швидко вставляється в нього. При цьому важливо, щоб не було перекосу. Частина розплавленого пластику при цьому видавити, утворивши ободок навколо стику - це абсолютно нормально.

Досить часто для прокладки зовнішньої частини водопроводу використовуються ПНД труби (поліетилен низького тиску).

Кількість з'єднань в такому випадку мінімально, використовуються компресійні фітинги ПНД для водопроводу - його пристрій практично ідентично звичайним обтискним моделям:

• замість накидної гайки використовується пластикова кришка-гайка;
• тіло пристрої виготовлено з поліпропілену;
• для досягнення герметичності з'єднання використовуються гумові кільця-прокладки.

Кінці труб з'єднуються точно по тій же схемі, що і з використанням звичайних обтискних моделей. Тобто на трубу надівається кришка-гайка і прокладка ущільнювача, потім кінець трубопроводу вставляється до відмови в корпус, і гайка накручується на різьбу.

Зверніть увагу! ПНД вкрай чутливий до УФ випромінюванню, бажано обмежити час його перебування на сонці.

Що стосується надійності, то пластмасові фітинги для водопроводу особливих недоліків не мають. Єдиним слабким місцем можна назвати кільце ущільнювача, іноді воно може стати причиною течі. Так що періодично кришку-гайку потрібно буде підтягувати.

Підведення підсумків

Прокладка будь-якого трубопроводу практично неможлива без використання фітингів. Різноманітність цих пристроїв дозволяє організувати систему будь-якої складності, при цьому монтаж цього елемента не викличе складнощів. У сукупності з невисокою ціною і надійністю це забезпечує затребуваність фітингів різних типів.

На відео в цій статті показаний приклад установки декількох ПНД фітингів.
