З'єднання металопластикових труб: 3 способи для створення

Для облаштування водопроводу і опалювальної системи в переважній більшості випадків використовуються різні полімерні труби. Залежно від виду пластику, для їх з'єднання застосовуються фітинги тієї чи іншої конструкції. Зупинимося детальніше на тому, як виробляти з'єднання металопластикових труб своїми руками.

Переваги водопровідних систем з пластика

Ще не так давно все водопровідні системи виготовлялися з металевих труб.

Однак зараз цей матеріал витіснений металопластику, який має безліч переваг:

• простота установки;
• стійкість до впливу різних хімічних речовин;
• екологічність процесу виробництва;
• здатність витримувати високий внутрішній тиск;
• гнучкість, завдяки чому можна використовувати меншу кількість муфт;
• відсутність корозії і відкладень на внутрішній поверхні деталей;
• тривалий термін експлуатації;
• невисока ціна.

Але є деякі недоліки:

• високий коефіцієнт розширення від впливу тепла;
• металопластик руйнується під впливом ультрафіолету.

Вибір способу стикування

З'єднання труб з металопластику, як, втім, і інших різновидів полімерних деталей, проводиться за допомогою фітингів. Від того, яку їх різновид ви придбали, залежить спосіб збирання.

Розглянемо кожен з них більш детально.

Спосіб 1. Компресійні з'єднання

У цьому випадку з'єднання для металопластикових труб виробляються за допомогою обтискних фітингів, що виготовляються з латуні. Інше їх назва - цангові з'єднання.

Переваги цього різновиду стикування полягає в тому, що для роботи вам не знадобиться купувати будь-які додаткові інструменти або обладнання. Досить двох гайкових ключів, за допомогою яких закручуються обтискні гайки.

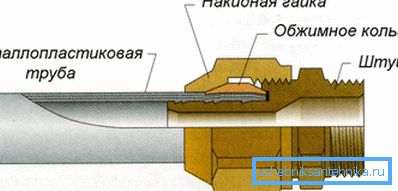

Фітинг складається з трьох складових частин:

• штуцери;
• розрізного кільця;
• накидної гайки.

Зверніть увагу! З'єднання металопластикових труб за допомогою компресійних фітингів виходять розбірними. У разі необхідності ви можете розібрати водопровідну систему і змонтувати заново, внісши необхідні зміни або доповнення.

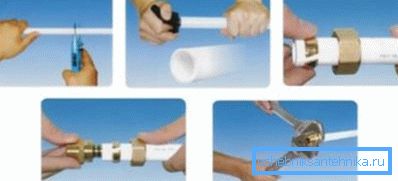

Інструкція по монтажу гранично проста:

1. Від металопластикової деталі відділяється відрізок потрібної довжини. Заготівля повинна бути прямою на відстані як мінімум 10 сантиметрів від зрізу.
2. Порізка здійснюється спеціальними компресійними ножицями або ножівкою по металу. В останньому випадку кромку потрібно буде зачистити від задирок. Пам'ятайте, що зріз повинен здійснюватися строго під прямим кутом, інакше добитися герметичної стикування буде проблематично.
3. Потім на торець надаватися гайка (її різьблення повинна бути спрямована в бік зрізу) і кільце ущільнювача.
4. Після цього кінець деталі обробляється спеціальним інструментом - розгорткою:

• калібрувальної стороною знімається внутрішня фаска (на відстань близько 1 мм);
• іншою стороною розгортки знімається зовнішня фаска.

1. Штуцер вставляється в металлопластиковую деталь, потім на нього надівається ущільнювач і загвинчується гайка. Спочатку робота проводиться вручну, потім - за допомогою гайкового ключа. Не натискайте сильно значних зусиль для закріплення, інакше можна пошкодити матеріал.

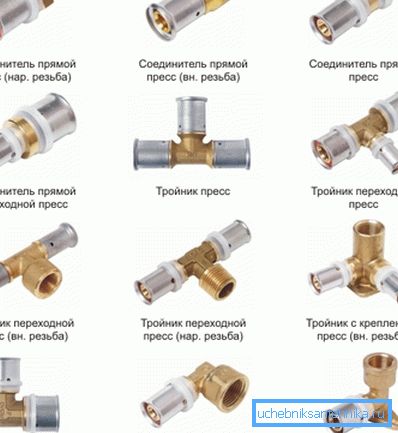

Спосіб 2. З'єднання за допомогою прес-фітингів

Цей варіант стикування застосовується для облаштування систем водопроводу і теплої підлоги. Такі з'єднувачі для металопластикових труб використовуються у випадках, коли трубопровід замурується в бетонну стіну або ховається під стяжку на підлозі.

Стик виходить більш надійним, але сам монтаж вимагає від майстра певних навичок, а також наявності спеціального інструменту - прес-кліщів.

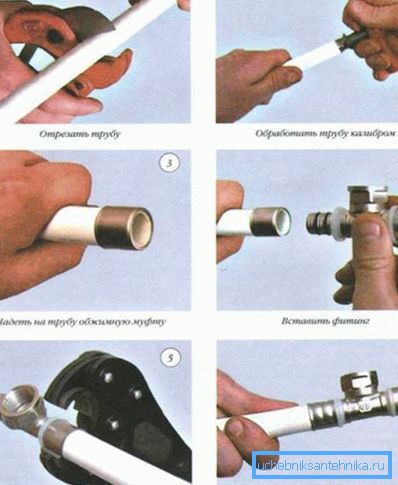

Робота проводиться в такій послідовності:

1. Торець правильно обрізаної труби обробляють за допомогою розгортки: знімається внутрішня і зовнішня фаски.
2. Калибратором перевіряється внутрішній діаметр деталі.
3. Перед монтажем фитинга необхідно переконатися, що в нього встановлена ​​діелектрична прокладка і кільця ущільнювачів.
4. На деталь надаватися обтискна муфта, а всередину вставляється штуцер фітинга з ущільнювачами.
5. Потім муфта обжимается на трубі за допомогою прес-кліщів. Слідкуйте, щоб встановлені насадки відповідали діаметру деталі, на яку проводиться монтаж фитинга.

Зверніть увагу! Повторно обжимати металеву муфту не рекомендується. Бажано, щоб все вийшло з першого разу, інакше можливі протікання, через які доведеться заново монтувати цей вузол.

Існують різновиди прес-фітингів з жорстко закріпленою муфтою. У цьому випадку контроль глибини посадки штуцера здійснюється за допомогою спеціально передбаченого віконця.

Спосіб 3. Стиковка з використанням насувних муфт

Другий і третій способи з'єднання металопластикових труб схожі, але в останньому випадку крім кліщів використовується еспандер, який збільшує внутрішній діаметр використовуваної деталі перед установкою туди штуцера фитинга.

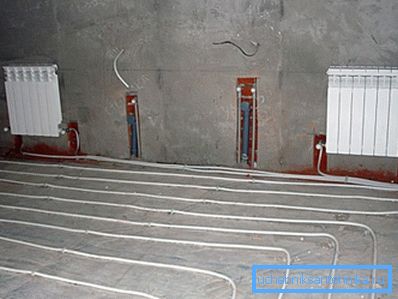

З'єднання виходить нерознімним, герметичним і дуже надійним. Використовується для монтажу систем теплої підлоги, які передбачається заливати бетонним розчином.

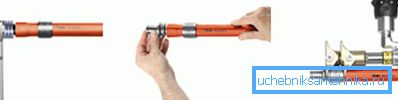

Робота проводиться так:

1. Труба обрізається, після чого на неї надівається компрессионная муфта.
2. Торець металопластикової деталі розширюється еспандером, потім туди вставляється фітінг.
3. Проводиться обтиск муфти за допомогою преса.
4. Надійне і довговічне з'єднання готове.

З'єднання полімерних труб з металевими

Іноді виникає необхідність зістикувати труби, виготовлені з різних матеріалів. Наприклад, з'єднати локальний водопровід з центральним металевим водогоном багатоквартирного будинку. У цьому випадку знадобиться обтискний фітінг і калібр.

Зверніть увагу! Провести з'єднання пластикової труби з металевої без різьблення не вийде. Необхідно застосовувати тільки спеціальні деталі, розраховані на певний діаметр трубопроводу.

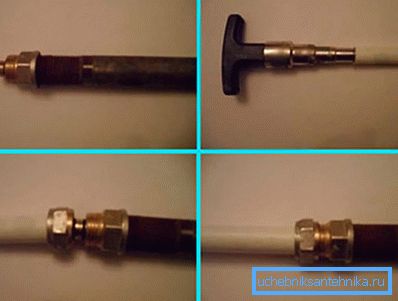

Монтаж здійснюється наступним чином:

1. На різьбу металевої деталі намотується пакля або спеціальна ущільнювальна полімерна стрічка. На неї накручується різьбова частина фітинга.
2. Обжимную гайку і кільце ущільнювача насувають на металопластикових деталь, після чого з її кромки знімаються фаски.
3. Потім пластиковий елемент насувається на штуцер, який прикручений до металевої деталі.
4. Гайка затискається на штуцері, герметизируя з'єднання.

Способи згинання труб

Крім з'єднання, важливо дотримувати правильну технологію згинання металопластикових деталей.

Існує чотири методи:

1. вручну. В цьому випадку необхідно дотримуватися особливої ​​обережності, щоб в місці перегину не утворився дефект, який призведе до непрохідності трубопроводу.
2. За допомогою пружини. Цей інструмент продається в будівельних магазинах. Пружина вставляється всередину, після чого проводиться згинання.
3. З використанням фена. Під впливом гарячого повітря металопластик легше гнеться. Але з ним слід працювати обережно, інакше існує небезпека розплавити матеріал.

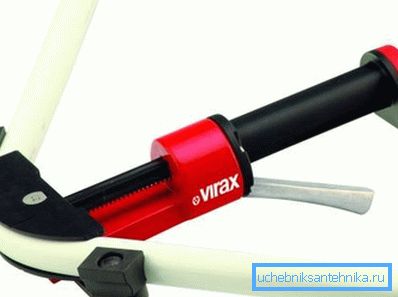

4. За допомогою спеціального трубогиба. Це професійний інструмент, який допоможе правильно і без особливих зусиль зігнути деталь будь-якого розміру.

висновок

Стиковка полімерних деталей один з одним, а також з'єднання металопластикових труб з металевими - робота нескладна, але відповідальна. Від правильності дій залежить герметичність і довговічність експлуатації водопроводу. Більш докладно про це можна дізнатися з відео в цій статті.
