З'єднання водопровідних труб: методи для різних матеріалів

Як виконати з'єднання водопровідних труб своїми руками? У цій статті ми розберемо рішення для найбільш популярних матеріалів, приділивши увагу їх ключових проблем, достоїнств і недоліків.

Отже, приступимо.

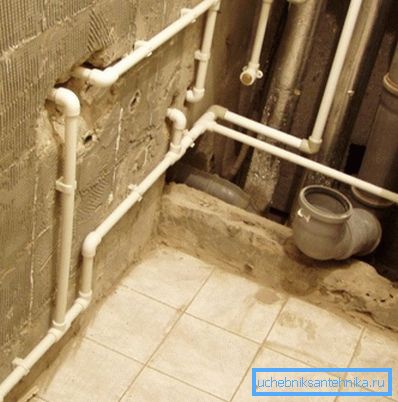

Підводки водопостачання.

перелік матеріалів

Для початку згадаємо, які види труб використовуються при спорудженні водопровідних мереж.

  • Чорна сталь. Останнім часом вона втратила колишню популярність через поширення полімерних матеріалів, але все ще не здає своїх позицій завдяки високій механічної міцності.

Варто уточнити: в мережах централізованого водопостачання штатний тиск становить 3 - 6 кгс / см2. Однак в ряді випадків (різке відкриття запірної арматури або її несправність під час випробувань теплотраси на щільність) можливе короткочасне перевищення цього значення - аж до 12 - 20 кгс / см2.

  • Сталева оцинкована труба. Вона вигідно відрізняється від чорної сталі корозійну стійкість.
  • Гофрована нержавіюча сталь.
  • Мідь.

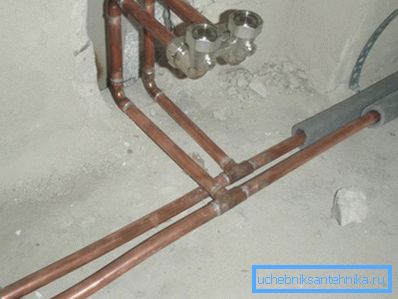

Мідний водопровід.
  • Металопластик - тришарова конструкція із зшитого поліетилену і алюмінію, що забезпечує механічну міцність.
  • Поліпропілен (без армування; армований фіброю; армований алюмінієвою фольгою).
  • Поліетилен, що використовується виключно на холодному водопостачанні через обмежену термостійкості.

Як з'єднати водопровідні труби в кожному конкретному випадку?

Чорна сталь

Сварка

Основний метод з'єднання сталевих труб - зварювання, електродугове або газова.

  • дугове зварювання - це наплавление матеріалу електрода, розплавленого електричною дугою, з ізоляцією шва розплавом шлаку - оболонки електрода. Великі струми (200 і більше ампер) забезпечуються зварювальним трансформатором.
  • Газове зварювання має на увазі використання для оплавлення країв шва полум'я пальника, до якої подається суміш кисню і ацетилену. Матеріалом шва служить оплавлятися в тому ж полум'я зварювальний дріт.
Газове зварювання.

різьблення

Різьбове з'єднання, на відміну від зварного, передбачає можливість розбирання. Різьблення на краях труб нарізаються вручну, на токарно-гвинторізний верстаті або просто приварюються.

Для герметизації резьб можуть використовуватися:

  • Стрічка ФУМ. Вона кілька незручна тим, що дає текти при мінімальному зворотному ході різьблення.
  • Нитка - герметик для з'єднання водопровідних труб позбавлена ​​цього недоліку; однак ціна в 150-200 рублів за 30 метрів нитки сподобається не кожному.

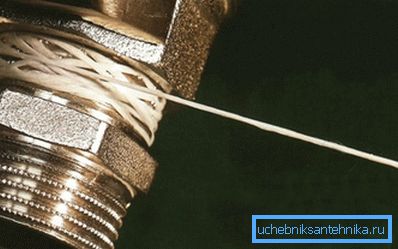

Герметизація різьблення полімерної ниткою.
  • Сантехнічний льон дешевий, але не дуже довговічний: він гниє на холодній воді і вигорає на гарячій.

Втім: просочення фарбою, оліфою або силіконовим герметиком усуває цю проблему, роблячи підмотування лляної пасмом вкрай довговічною.

швидкозажимні фітинги

Фітинг для сталевої труби являє собою нескладну конструкцію з накидною гайкою, розпірні кільцем і гумовою або силіконової кільцевою прокладкою. При затягуванні гайки труба надійно обжимается кільцем ущільнювача.

Вартість швидкозатискного фитинга починається приблизно від 150 рублів; його установка вимагає ретельної зачистки поверхні труби від іржі і фарби.

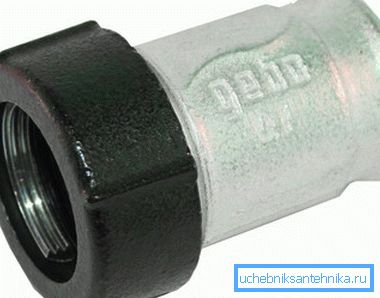

Швидкозатискний фітінг.

Оцинкування

Способи її сполуки - ті ж, що для чорної сталі, за вирахуванням зварювання. Нагрівання електричною дугою або пальником призводить до вигоряння цинкового покриття і прискореної корозії трубопроводу на місці шва, тим самим позбавляючи оцинкування її основного переваги - корозійної стійкості.

Гофрована нержавіюча сталь

В цьому випадку для з'єднання елементів трубопроводу використовуються компресійні фітинги з силіконовими кільцями ущільнювачів. Завдяки гофрування фітингових з'єднання виходить надзвичайно міцним: вирвати трубу з фітинга, що не відвернувши гайку, практично неможливо.

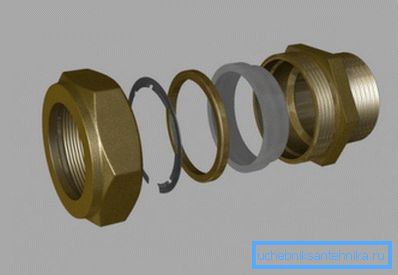

Перехідник з гофрованої нержавіючої сталі на трубну різьбу.

мідь

Мідна труба з'єднується двома способами.

Пайка

  1. Кінець одного з елементів, що з'єднуються развальцовивается.
  2. Розтруб і кінець другої деталі зачищаються від оксидів.
  3. Після прогріву в полум'ї пальника розтруб вводиться пруток припою. Завдяки капілярному ефекту він швидко заповнює порожнину між сполучаються елементами.

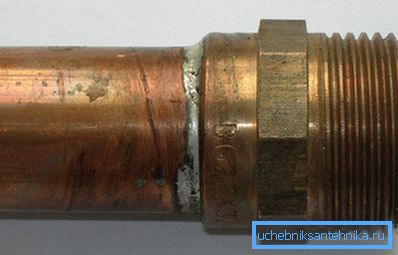

Паяні з'єднання.

компресійний фітінг

Поряд з пайкою при складанні мідного водопроводу своїми руками може використовуватися два типи компресійних фітингів.

  1. Для невідпаленого трубки використовується аналог швидкозатискного фитинга для сталевої труби. Ущільнення забезпечується гумовим кільцем.

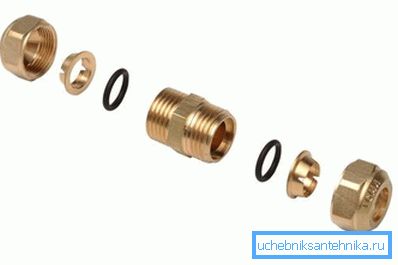

Знайома схема, чи не так?
  1. М'яка відпалена мідь развальцовивается і обжимается накидною гайкою на наполегливому кільці конічного перетину.

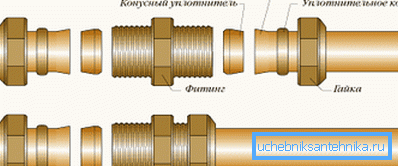

З'єднання отожженной мідної трубки.

металопластик

Метало-пластикові водопровідні труби і з'єднувачі для них можуть монтуватися двома способами.

компресійні фітинги

Відкалібрована труба зі знятою фаскою щільно надівається на штуцер фітинга поверх пари ущільнювальних гумових кілець. Потім до фітинги послідовно сгоняются розрізне кільце і накидна гайка з конічним внутрішнім перетином. Наворачівая на різьбу, гайка за допомогою розрізного кільця обжимає трубу на фітингу.

Цей тип з'єднань вважається менш надійним, оскільки через кілька циклів нагрівання і охолоджування нерідко дає текти.

На практиці причина несправностей завжди одна і та ж - грубе порушення технології монтажу.

  • Для різання замість торцювання ножа використовується звичайна ножівка по металу.
  • На торці труби не знімається внутрішня фаска.
  • Труба не калибруется, зберігаючи овальний перетин, придбане при змотуванні в бухту.

В результаті кільцеві ущільнювачі при складанні вириваються з гнізд і зміщуються до наполегливої ​​фторопластовой прокладці фитинга. Герметичність забезпечується притиском до штуцера еластичного поліетилену, який після кількох циклів нагріву та охолодження частково видавлюється з місця найбільшого стиснення. Внаслідок цього потрібно кілька підтяжок з'єднання - до тих пір, поки до фітинги НЕ буде притиснутий алюмінієвий сердечник.

Прес-фітинги

Всі відміну від попередньої схеми - в тому, що тут труба обжимается на фітингу гільзою з нержавіючої сталі за допомогою спеціальних кліщів.

Запресовані з'єднання практично не течуть, оскільки:

  • Поглиблення під кільцеві ущільнювачі зроблені більш глибокими; як наслідок - їх куди важче вирвати при складанні.
  • Використання дорогих (приблизно від 5000 рублів) кліщів має монтажника не економити і на інших інструментах. Зокрема, труба ріжеться НЕ ножівкою, а механічно ножем; зняттям фаски і калібруванням труби професіонали теж зазвичай не нехтують.

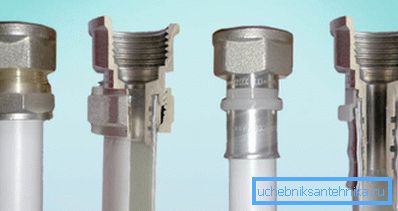

Компресійний і прес-фітинг.

поліпропілен

Для поліпропіленових водопроводів теж використовується два способи з'єднання.

Сварка

Як з'єднувати пластикові водопровідні труби за допомогою низькотемпературної зварювання?

Ось список необхідних інструментів.

інструмент функції
Низькотемпературний паяльник (240 - 260С) з комплектом насадок Оплавлення поверхонь, що з'єднуються
торцовочний ніж Різка труб за розмірами
калібратор зняття фаски
Шейвер, торцеватели Зачистка алюмінієвого армування зовні труби і між шарами поліпропілену відповідно

Власне технологія така:

  1. Паяльник комплектується насадкою відповідного розміру і розігрівається до робочої температури.
  2. Труба відрізається за розміром торцювальним ножем.
  3. Калибратором з труби знімається зовнішня фаска.
  4. Алюмінієва фольга (в разі армованої їй труби) видаляється з поля зварювання. Вона може викликати розшарування матеріалу і розгерметизацію з'єднання.
  5. Труба і фітінг поєднуються з насадкою на кілька секунд і після оплавлення з'єднуються плавним зворотно-поступальним рухом. Після короткої витримки застиглий пластик практично не поступається міцністю монолітному ділянці трубопроводу.

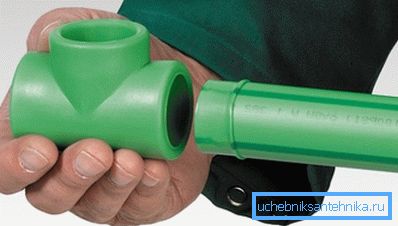

Пайка поліпропілену.

Пуш-фітинги

З їх допомогою можна виконати з'єднання пластикових водопровідних труб без зварювання. Пуш-фітінг - це нескладна конструкція з кільцевих ущільнювачем і стопорним нержавіючим колечком з лапками, що запобігають зворотний хід труби; остаточна фіксація забезпечується накидною гайкою з конічною внутрішньою поверхнею.

Як з'єднати пластикові водопровідні труби за допомогою пуш-фітинга?

  1. Труба із зусиллям вставляється в фітінг з ослабленою гайкою.
  2. Щоб затягнути гайку від руки до упору.

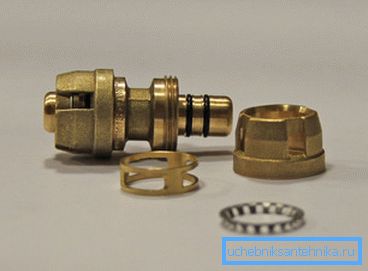

На фото - розібраний пуш-фітінг.

Корисно: у продажу, нехай досить рідко, можна зустріти пуш-фітинги і для металопластику.

поліетилен

І тут популярністю користуються два способи з'єднання.

Сварка

Як з'єднувати поліетиленові водопровідні труби торцевої зварюванням?

  1. Суміжні елементи торці, центруються і притискаються до дзеркала паяльника до оплавлення.
  2. Потім торці притискаються один до одного і витримуються до застигання поліетилену.
  3. Грат (яка виступила за межі труби частину шва) зачищається.

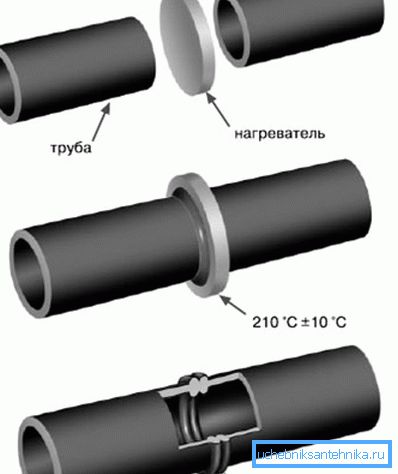

Схема торцевої зварювання.

Торцева зварювання використовується при з'єднанні труб з товщиною стінки від 4 мм і більше. При великому діаметрі вона вимагає використання механічних або гідравлічних пристосувань.

компресійні фітинги

При з'єднанні труб малих розмірів використовуються пластикові фітинги з гумовими або поліетиленовими ущільнювачами.

Як з'єднати пластикові труби для водопроводу самостійно з їх допомогою?

  1. На трубу послідовно сгоняются накидна гайка, два наполегливих кільця і ​​кільцевої ущільнювач.
  2. Потім на її торець надаватися фітінг.
  3. Ущільнювач зміщується таким чином, щоб він увійшов в зазор між фитингом і трубою, після чого поджимается наполегливими кільцями і затискається гайкою. Інструмент не застосовується, гайка закручується строго від руки.

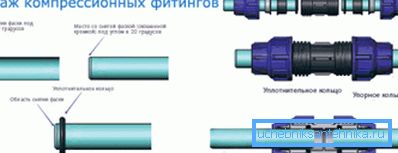

Монтаж з'єднання поліетиленового трубопроводу.

висновок

Сподіваємося, що наш експрес-огляд допоможе читачеві у виборі оптимальних рішень для власних проектів. Більш детально ознайомитися зі способами з'єднання труб дозволить відео в цій статті.

Успіхів!
