Забарвлення трубопроводів: відмінності, призначення,

Сучасні інженерні, промислові, міські та інші комунікації, їх мережі та системи призначені для транспортування різних речовин, які становлять небезпеку для людини і навколишнього середовища. Тому ще за часів СРСР був вироблений спеціальний документ ГОСТ 14202 69 на забарвлення трубопроводів, який суворо регламентує, яка саме кольорове маркування та інші сигнальні знаки повинні сповіщати персонал про вміст труби, з якої доводиться працювати.

Безпека комунікацій

призначення

Слід зазначити відразу, що дана вимога носить аж ніяк не рекомендаційний характер, більш того, недотримання або невиконання вимог щодо СНиП належним чином строго переслідується по закону.

Це відбувається не тому, що комусь захотілося розфарбувати цей світ новими свіжими фарбами, а тому що в разі аварії, обслуговування, а також інших контактів і маніпуляцій з перерахованими об'єктами, служби порятунку, МНС та інші спеціальні служби - повинні точно знати, з якими речовинами їм доведеться мати справу і які саме заходи слід застосовувати для локалізації і знищення небезпеки.

Також слід нагадати, що трубопроводи несуть в собі далеко не тільки водопровідну воду, опалювальні субстрати і каналізаційні стоки.

Сучасне виробництво і хімічна промисловість давно маніпулює з такими речовинами, як:

• Горючі і вибухонебезпечні гази різного походження;
• Горючі і вибухонебезпечні рідини різного походження;
• Токсичні гази і рідини;
• Перегрітий пар;
• Насичений пар;
• Речовини з високим тиском;
• Негорючі гази і рідини;
• Кислоти, в тому числі димлять і концентровані;
• Луги різного складу;
• Небезпечні органічні сполуки;
• Повітряний вакуум;
• Будь-які речовини під високим тиском;
• Інші небезпечні або особливо важливі субстанції.

Зверніть увагу! Крім безпосередньої небезпеки, що продиктована хімічним складом транспортується субстанції, грають важливу роль температура (як висока, так і низька), а також тиск і обсяг.

Само собою, при аварії магістралі і витоку, спалах або іншої небезпечної активності речовини, що транспортується виникає надзвичайна ситуація, і аварійні служби, служби порятунку громадян, евакуаційні бригади та інші учасники ліквідації наслідків події повинні бути сповіщені в повній мірі про характер і склад джерела небезпеки.

Наслідки катастрофи можуть мати охоплення не тільки локальних, місцевих, районних, регіональних, а навіть загальнодержавних і світових масштабів. Дана обставина переносить обговорювану тему на зовсім інший рівень, і тут питання не вирішуються сімейним радою - наносити чи фарбу подешевше своїми руками або викликати маляра.

Це загальнодержавна проблема, яка є однією з найбільш контрольованих і підзвітних на рівні міністерств і відомств різних країн та їх спілок.

Зверніть увагу! Ціна невиконання, ігнорування, саботування або неправильного виконання вимог маркування - це життя безлічі людей, цілісність інфраструктури, працездатність промисловості і підприємств життєзабезпечення міст, лікарень, інших важливих об'єктів, це питання збереження і охорони природних об'єктів, в тому числі унікальних.

Групи речовин і відповідні кольори

За ГОСТом 14202 69 все транспортуються субстанції було вирішено розділити на десять укрупнених груп, які об'єднані тими чи іншими загальними якостями.

Таким чином, всі речовини в першому наближенні діляться на такі групи:

1. вода (Технічна, питна, стічна);
2. Водяна пара;
3. повітря;
4. горючі гази, в тому числі зріджені;
5. негорючі гази, в тому числі зріджені;
6. різні кислоти, в тому числі димлять;
7. луги;
8. горючі рідини;
9. рідини негорючі;
10. Інші речовини.

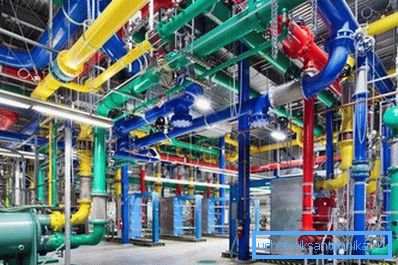

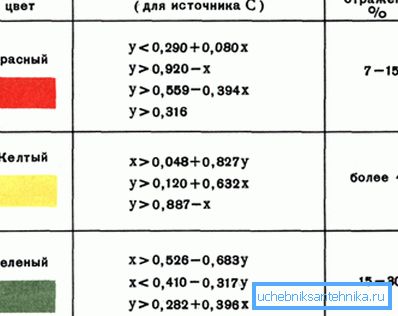

Цим укрупнених групах речовин відповідають певні кольори, які вказують на присутність в посудині тій чи іншій хімічної субстанції:

номер групи	речовина	Найменування кольору

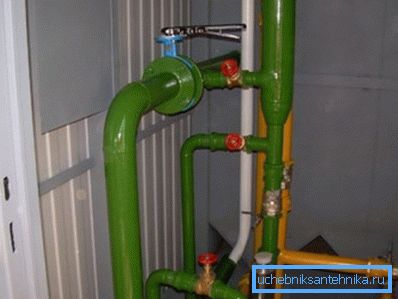

1	вода	зелений
2	пар	червоний
3	повітря	синій

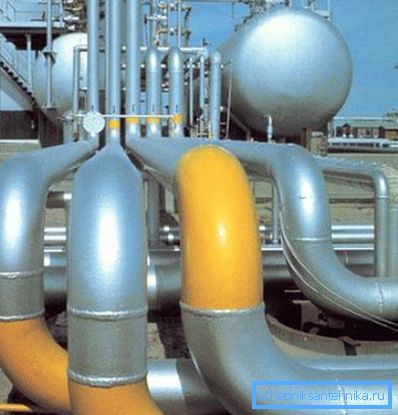

4,5	Горючі і негорючі гази	жовтий
6	кислоти	помаранчевий
7	луги	фіолетовий
8,9	Горючі і негорючі рідини	коричневий
0	Інші речовини	сірий

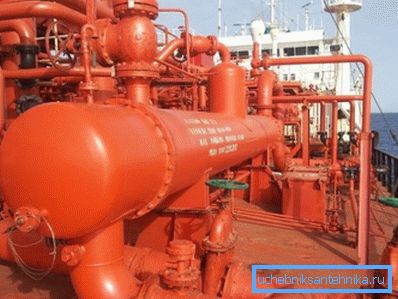

Зверніть увагу! Крім перерахованих квітів і об'єктів, обов'язково фарбують в сигнальний червоний колір протипожежні системи і установки незалежно від їх вмісту.

Методи нанесення маркувальної фарби

Розпізнавальний забарвлення наноситься суцільним шаром по всій поверхні або в вигляді окремих ділянок.

Метод нанесення фарби вибирається виходячи з ряду міркувань:

• Розташування об'єкта;
• Діаметр труб;
• Довжина магістралі;
• Кількість спільно розташованих ліній;
• Вимог правил техніки виробничої безпеки та безпеки життєдіяльності в даній галузі;
• Вимог виробничої санітарії;
• Умов видимості і прозорості повітряного середовища на об'єкті;
• Умов освітленості самого об'єкта;
• Зручності обслуговуючого персоналу;
• Загального архітектурного рішення або ансамблю місцевості.

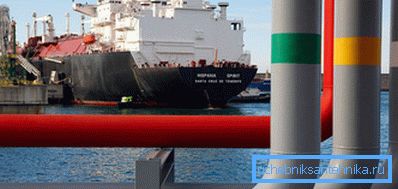

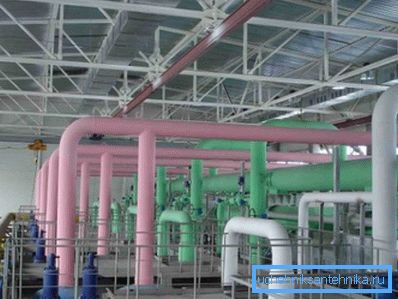

Якщо концентрація яскравих кольорів з тих чи інших причин є неприпустимою, а також в цехах з великим числом і протяжністю комунікацій - забарвлення маркировочная виконується ділянками.

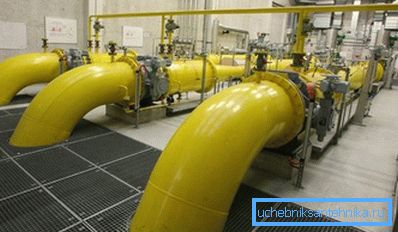

Якщо число комунікацій невелика і їх протяжність мала, більше того, якщо це не погіршує умови роботи в цехах - забарвлення виконується суцільний.

Зовнішні об'єкти покриваються суцільним шаром тільки з урахуванням впливу на покриття сонячної радіації та інших погодних факторів.

Якщо покриття наноситься всередині цехів і виробничих приміщень ділянками, то в цьому випадку решту поверхні труби прийнято фарбувати в колір стін приміщення. При цьому використовувати інші маркувальні відтінки для заповнення проміжків строго заборонено.

Зверніть увагу! У разі прокладання магістралей в непрохідних каналах або безканальним способом маркування наноситься в областях оглядових камер і колодязів.

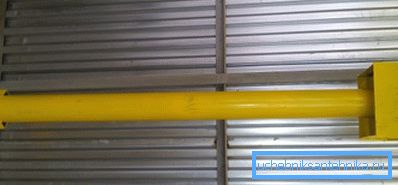

Ще одне важливе правило: ділянки розпізнавального покриття наносять з урахуванням місцевих особливостей (погода, клімат, сонячна активність, видимість). При цьому у своєму розпорядженні їх в найбільш відповідальних і важливих місцях - з'єднаннях, відгалуженнях, біля місць відбору і КВП, в точках проходження магістральних шляхів крізь стіни та інші перешкоди, перекриття, перегородки, а також на вводах і виводах виробничих об'єктів.

Зверніть увагу! Частота нанесення всередині об'єктів і на території зовнішніх установок - не менше 10 метрів, на відкритих магістральних трасах і трубопроводах - від 30 до 60 метрів в залежності від умов місцевості.

По ширині ділянки безпосередньо залежать від величини діаметра трубопроводу. Для об'єктів діаметром до 300 мм - не менше 1200 мм (чотирьох діаметрів), для об'єктів, діаметр яких перевищує 300 мм - не менше 600 мм (двох діаметрів).

Якщо ж розміри магістралей дійсно великі - допускається нанесення підлогою не менше? окружності труби з урахуванням ізоляції.

Зверніть увагу! Перераховані правила нанесення і розміри повинні обов'язково відповідати діаметрам магістральних труб і трубопроводів.

небезпечні об'єкти

Тут ГОСТ залишає тільки три основні кольори:

1. червоний - вибухонебезпечність і горючість, Легкозаймистість;
2. зелений - нейтральність;
3. жовтий - токсичність, отруйність, глибокий вакуум, задуха, радіоактивність, здатність наносити опіки хімічного характеру або просто небезпечно високий тиск.

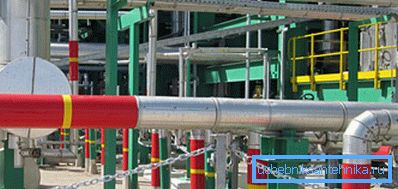

Для труб, що містять речовини, що володіють декількома факторами небезпеки, можна застосовувати багаторазове нанесення кілець, тобто це може бути одночасно червоне і жовте кільце.

Зверніть увагу! Трубопроводи з глибоким вакуумом, крім забарвлення труб і кілець, обов'язково повинні мати напис «Вакуум».

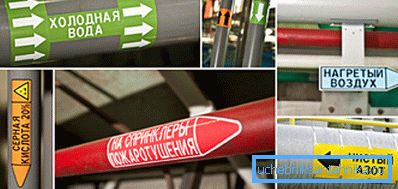

Крім того, на самих кільцях пишуть коротке хімічне найменування речовини і вказують напрямок його руху. У ситуаціях штатних і аварійних заходів це вкрай важливо і впливає на безліч факторів, від яких може залежати життя людей.

Для особливо небезпечних об'єктів крім усього іншого застосовують попереджувальні таблички різного змісту, колір, форма і зміст яких також строго регламентовані і встановлені. Табличка повинна мати трикутну форму, жовтий фон і графіку чорного кольору.

Такими табличками або знаками зазвичай позначають наступні речовини:

• Сильні отрути;
• Вибухові сполуки;
• Радіоактивні речовини;
• Інші особливо небезпечні з'єднання і їх суміші, особливо несуть шкоду при розбризкуванні.

Якщо вказівку не містить конкретики, тоді на жовтому фоні просто залишають знак оклику.

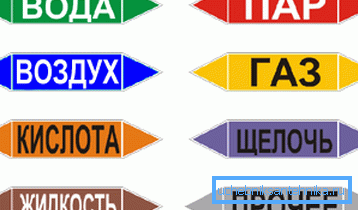

Також використовують маркувальні щитки, які не змінюють колір при протіканні субстанції. Вони зазвичай містять вказівку на тип речовини і одним з гострих кінців вказують напрямок руху середовища, іноді використовують обоюдогострі щитки.

висновок

Для забезпечення нормальної роботи і ліквідації аварій сучасних промислових і магістральних об'єктів необхідна передача речовин за допомогою трубопроводів. Для безпеки вони маркуються відповідно до ГОСТ і СНиП, про що наочно показано в відео в цій статті.
