Жолоби для відведення води з даху

20-08-2018

Труби

Дощова вода, яка стікає з даху, має колосальну руйнівну силу. По-перше, стіни і фундамент будинку постійно намокають, і це може призвести до того, що вони дуже скоро можуть зруйнуватися. По-друге, ця вода падає з висоти даху на вимощення, і через деякий час вимиває в ній канавки, що теж призведе до її якнайшвидшого руйнування. По-третє, рідина стікає з даху і проникає в грунт поруч з будинком, де може перебувати підземний гараж або підвал. Це призведе до того, що ці приміщення можуть бути підтоплені. Перераховувати різні наслідки неконтрольованої дощової води можна довго, але все зводиться до того, що опади, які за сезон можуть бути дуже часто, поступово руйнують ваше житло, скорочуючи його експлуатаційний термін. Щоб уникнути цього, вам доведеться зробити або купити водовідвідну систему, без якої не може обійтися жоден будинок. Вона збиратиме всю воду, яка стікає з покрівлі, і відводити її в потрібне положення. Основним елементом такої системи є жолоби для відведення води з даху, які і приймають всю воду, подаючи її в стічні труби. У цій статті ми детально розглянемо, з яких елементів складається водовідвідна система, чому вона така важлива, систему з якого матеріалу краще придбати і як правильно виконати монтаж.

Система водовідведення води з покрівлі

Вам потрібно знати, що без водовідвідної системи, ваш будинок не може нормально функціонувати, це невід'ємна частина вашого житла, яка допомагає зберегти його на багато років. Ваші стіни і фундамент будуть збережені, що збільшить їх термін експлуатації і зовнішній вигляд. Якщо узагальнити, то така система виконує три функції:

Захисну функцію.
Функцію збору дощової води.
Доповнює ваш будинок, виконуючи декоративну функцію.

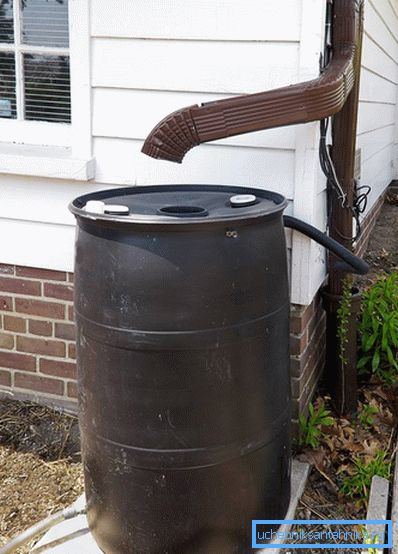

З захисними і декоративними функціями все ясно. Але що можна сказати про збір води? Це дуже корисно в якості економії, особливо якщо ви домовласник, у якого є свій власний сад чи город. Збираючи дощову воду в бочку або бак, ви можете забезпечити вашим рослинам постійний полив, навіть якщо воду відключать. Ви не будете витрачати зайві гроші на оплату рахунків за воду. Більш того, дощова вода дуже корисна для рослин. Тому, організувавши у себе таку систему, ви вб'єте кількох зайців.

Рада, що водостічні системи можна розділити на два види:

Внутрішня система.
Зовнішня система.

Перший вид завжди облаштовується на плоскому даху. В такому випадку покрівельний матеріал покладений з деяким ухилом, провідним до вирви, яка приймає дощову воду і подає її далі в водостічну трубу. Ця труба розміщена всередині самого приміщення або в спеціальних технічних порожнинах.

У нашій статті ми будемо розглядати зовнішню водостічну систему, так як вона підходить для звичайних скатних дахів, які найбільш широко поширені. Вона встановлюється на звісах покрівлі і збирає всю воду з даху.

Які елементи входять

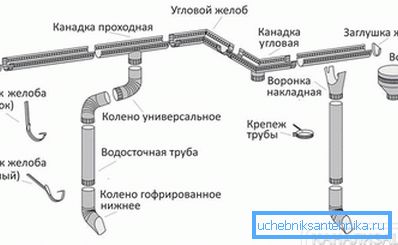

Система водовідведення складається з цілої сукупності елементів, які, взаємодіючи між собою, виконують призначені функції. У цей комплекс елементів входять:

ринву, один з основних елементів, який призначений для того, щоб збирати стікає воду з даху. Він може бути зроблений з різних матеріалів, різної форми і розмірів;

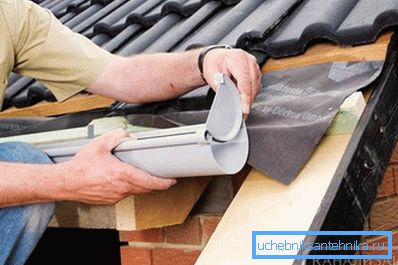

заглушки для жолобів, які потрібні в кінці жолоба, де не передбачена воронка. Вони не дозволяють накопичилася в жолобі воді стікати на вимощення;
з'єднання для жолобів, які об'єднують відрізки виробів між собою. Так як жолоба не виготовляються довше ніж 2,5 м, їх доводиться з'єднувати. Адже якщо стіна вашого будинку має значну протяжність, одним елементом вам не обійтися. На соединителях є гумовий ущільнювач, завдяки якому забезпечується герметичність з'єднання. Тому вода, проходячи по ньому, чи не буде просочуватися;
воронка - елемент, який з'єднує жолоб з водостічної трубою. Саме через воронку вода з жолоба потрапляє в вертикальну водостічну трубу;
водостічна труба, яка монтується під лійкою. По ній вода прямує в те місце, яке ви вибрали;
кут жолоба, щоб можна було обходити кути будівлі, при цьому зберегти хорошу гідродинаміку;
кронштейни, здатні фіксувати елементи, завдяки яким жолоби фіксуються на своєму місці, біля схилу даху. Вони схожі на гаки, в яких і буде розміщуватися жолоб. Залежно від ситуації, можуть бути різної конструкції;
кріпильні хомути для стічних труб. Вони кріпляться до стіни зверху вниз і служать для фіксації труби, щоб вона не відвалилася при сильному вітрі або в результаті механічних впливів;
коліна труб і коліна стоку (підошва), які служать для відводу рідини від вимощення і цоколя будівлі. Коліно стоку монтується внизу труби так, щоб вода стікала в потрібне вам місце, будь то ємність або зливова каналізація. Коліно труби використовують для того, щоб змінювати напрямок ринви.

Це основні елементи такої системи. Але додатково в жолоби встановлюють спеціальну захисну решітку, або пастку для листя, яка захищає його від попадання сміття, листя і т.д. Завдяки цьому водостік не засмічувати і чітко виконує свої функції.

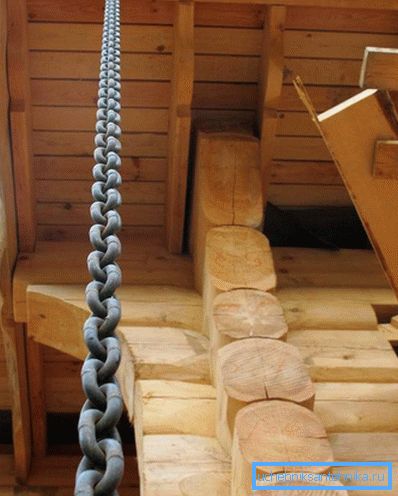

Порада! У декоративних цілях замість водостічних труб можна використовувати спеціальні ланцюги. За ним буде стікати вода в ємність або клумбу, наприклад, яка стоїть під лійкою. Вона не тільки відводить воду, а й доповнює ваш будинок, роблячи його більш привабливим і цікавим. А якщо ще підібрати гарні жолоби, які будуть поєднуватися з ланцюгом, ви можете здивувати всіх своїх відвідувачів.

Все це складові частини, без яких система не зможе правильно функціонувати. Основою для неї є жолоби, які збирають воду. Давайте розглянемо, які вони бувають і що важливо знати при їх установці.

Розміри жолобів і труб водостоку

Найважливішими елементами всієї системи можна з упевненістю назвати саме жолоби і труби, що важливо, один без іншого вони не будуть якісно виконувати своє призначення, так як вода обов'язково повинна не падати з жолобів, а направлено стікати в відведене місце. Такі вироби можна купити на ринку, вони продаються як в повному комплекті, з усіма кріпильними частинами і з'єднаннями і т.п., так і окремо. Тут вже вирішувати вам, що і як брати. Якщо ви придбаєте повний комплект - це буде набагато простіше, залишиться тільки виконати її монтаж згідно з інструкцією, зібравши всі як конструктор. Купуючи все окремо або тільки деякі комплектуючі, вам доведеться самому виготовити кронштейни або інші складові частини. Це буде дешевше, але зажадає від вас часу і навичок. Головне, що вам потрібно зробити - правильно вибрати розмір жолоба і труби, які бувають різні.

Найчастіше, діаметр жолобів буває в діапазоні від 90 мм до 150 мм, а діаметр водостічних труб - від 75 мм до 120 мм. Їх вибір безпосередньо залежить від площі вашої даху. Тут все просто і логічно: чим більше дах - тим більше потрібен діаметр, щоб вміщати весь потік води, і навпаки. Якщо бути точними, то:

Для невеликих дахів, площа ската яких становить від 10 до 70 м², фахівці рекомендують купувати жолоби діаметром 90 мм, і до них труби діаметром 75 мм.
Для середніх дахів, площа ската яких від 100 до 200 м², потрібно використовувати жолоби діаметром 100-130 мм, а труби - 90 або 100 мм.
Для великих дахів, зі скатом площею понад 200 м², ідеально підійдуть жолоба діаметром 150 мм, а до них труби, діаметр яких 120 мм.

Все це не просто так, адже якщо неправильно підібрати вироби, великий потік води може накопичуватися в них, і все буде виливатися через верх, а це вже погано.

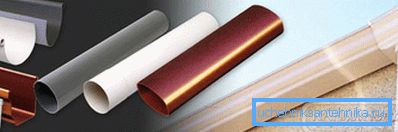

Крім того, що жолоби мають різні розміри, вони можуть відрізнятися матеріалом, з якого вони зроблені і навіть своєю формою.

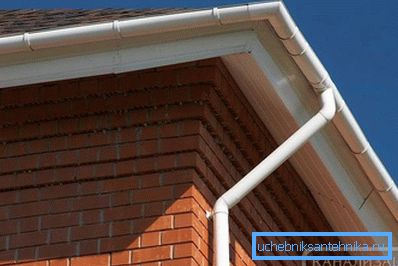

Який матеріал вибрати

Слід зазначити, що готові вироби повинні відповідати деяким вимогам, основні з яких:

Висока міцність, щоб чинити опір різним зовнішнім факторам. Так як вони будуть знаходитися зовні, на них буде надаватися вплив вітру, граду, льоду з даху або хтось може випадково зачепити трубу. Тому важливо, щоб жолоби і труби добре витримували ці дії, і вам не довелося їх часто міняти.
Довговічність і стійкість до перепадів температур. Постійні сонячні промені, дощ і інші опади, зовнішнє середовище - все це може псувати матеріал, викликаючи його корозію або деформацію. Щоб уникнути цього, вибирайте якісний матеріал.
Хороший зовнішній вигляд - це, звичайно, не головне, але перше, на що звертають увагу. Всі хочуть, щоб їх будинок був красивим, тому елементи повинні бути відповідні.

Вибираючи вироби, звертайте увагу на ці показники, якщо хочете, щоб водовідвідна система прослужила вам довго. Вся система водостоку, як і, власне, жолоби, можуть бути виконані з двох видів матеріалу:

Метал.
Пластик.

Це основні матеріали, які пройшли випробування часом і відзначилися своїми позитивними якостями. Вироби з металу можна розділити на кілька типів:

з оцинкованої сталі;
з алюмінію;
з міді;
з титан-цинку.

Щоб дізнатися, який матеріал краще підходить для жолобів і всієї системи, давайте детально розглянемо, в чому плюси і мінуси того чи іншого матеріалу, щоб дізнатися, як вибрати найкращий варіант.

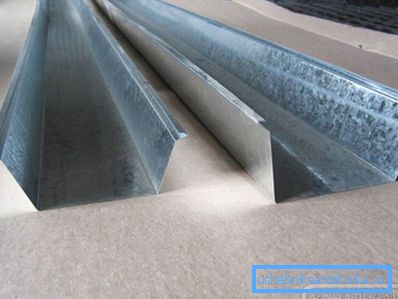

Жолоби з оцинкованої сталі

Великою популярністю володіють жолоби з оцинкованої сталі. Їх попередниками були бляшані вироби, які поступалися за якістю оцинкованим. Матеріал має свої достоїнства, такими як міцність і низька ціна, завдяки якій такі жолоби використовувалися дуже часто. Однак оцинкована сталь швидко виходить з ладу, покриваючись іржею під впливом кислотного дощу. З огляду на це, вироби трохи удосконалили: їх почали покривати полімерами, такими як пластизол і пурал. Завдяки цьому жолоби стали захищеними від корозії, механічних впливів і вицвітання, що значно скоротило число їх слабких сторін.

Зараз жолоби з оцинкованої сталі виготовляють в широкому асортименті і колірної гамі, так що ви можете підібрати такі елементи, які б ідеально вписалися в інтер'єр вашого будинку. З'єднуються такі жолоби між собою спеціальними сполучними елементами з ущільнювальною гумкою, скобами і замками. Щоб закріпити елементи на своєму місці, використовуються кронштейни з замикалася конструкцією, без використання саморізів і т.п.

Плюси матеріалу:

стійкість до корозії;
низька ціна;
міцність;
простота монтажу;
хороший зовнішній вигляд;
великий асортимент матеріалу і комплектуючих.

недоліки:

крихкість покриття, якщо його пошкодити при перевезенні або монтажі, то на цьому місці утворюється іржа;
недовгий термін експлуатації.

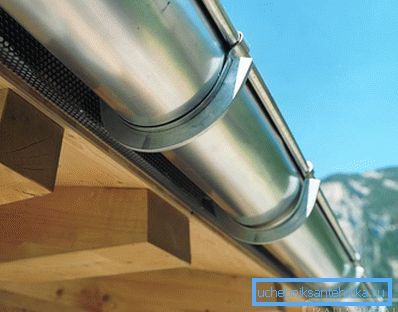

Жолоби з алюмінію

Алюмінієві жолоби більш практичні, так як їх покривають лаком або фарбують в різні кольори, що дозволяє матеріалу служити довше. Більш того, алюміній набагато легше, та й товщина жолоба може бути 0,8-1 мм. Жолоби можна купити вже в готовому вигляді. Варто вони трохи дорожче, ніж з оцинкованої сталі. Їх з'єднання відбувається за рахунок заклепок і клею для алюмінію. А щоб ущільнити з'єднання і зробити його герметичним, використовують спеціальну пасту або силікон. Крім того, такі жолоби ви можете зробити самі з листів алюмінію. Для цього необхідно розрізати полотно і вигнути його за розмірами.

Плюси матеріалу:

невелика вага;
простота монтажу;
стійкість до корозії і ультрафіолету;
міцність;
хороший зовнішній вигляд;
довговічність понад 80 років.

недоліки:

висока ціна;
електрохімічна корозія, яка виникає при контакті алюмінію з іншим металом.

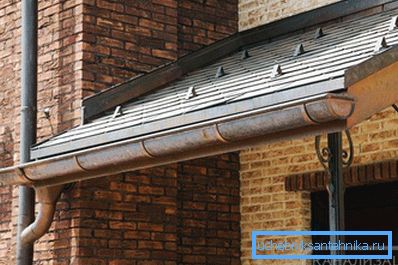

Жолоби з міді

У жолобів з міді найтриваліший термін експлуатації. Особливістю таких жолобів є те, що при виготовленні вони не потребують додаткової обробки спеціальними засобами. Їх з'єднання відбувається за рахунок пайки або фальца, без сполучних елементів. З плином часу мідь буде окислюватися, в результаті чого вона придбає зеленуватий відтінок, а в подальшому поверхню і зовсім стане майже малахітовою. Все завдяки патині - нальоту на міді, що виникає внаслідок окислення. Якщо ваша покрівля виконана з фальца або міді, то це доповнює загальний вигляд будинку і надає йому якусь вишуканість, так як вона буде гармоніювати з елементами водостоку.

Порада! Важливо врахувати, що як у випадку з алюмінієм, контакт міді з іншими металами неприпустимий. Тому якщо ваша дах зроблений з металочерепиці, що стікає вода буде приводити до корозії міді.

плюси:

міцність;
стійкість до зовнішніх чинників;
довговічність;
хороший зовнішній вигляд.

недоліки:

висока ціна;
складність монтажу;
електрохімічна корозія.

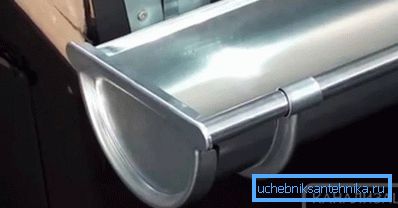

Жолоби з титан-цинку

Матеріал може бути виготовлений в натуральному сріблястому кольорі, а також згодом спеціально покриватися патиною для поліпшення зовнішнього вигляду. Його назва не означає, що основним компонентом матеріалу є титан. У складі титан-цинку 99,5% всієї маси становить цинк, а все інше - це невеликі добавки алюмінію, міді і, звичайно, титану. Але незважаючи на мінімальну частку титану в складі, він робить виріб досить міцним, адже, як відомо, цинк сам по собі досить крихкий. З'єднання жолобів відбувається за рахунок пайки, при якій використовується спеціальна паста. Такий вид виробів можна назвати найдорожчим, тому його використовую дуже рідко. Але все ж система водостоку, виконана з титан-цинку, буде служити не тільки вам, але і вашим онукам, так як експлуатаційний термін матеріалу становить 150 років.

плюси:

міцність;
довговічність;
стійкість до зовнішніх чинників;

недоліки:

висока ціна;
складність монтажу.

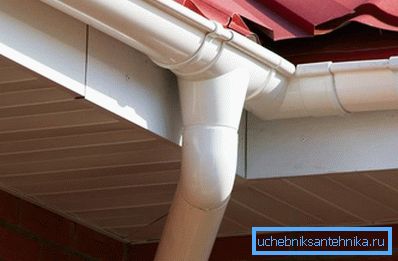

пластикові жолоби

Це найпоширеніший і затребуваний матеріал. Жолоби із пластику можуть бути різного кольору, який однорідний по всій поверхні, так як барвник додають ще на стадії виготовлення. Це добре тим, що навіть коли вироби подряпаються або ушкодяться, це не сильно позначиться на загальній картині, адже нічого не буде видно. Пластик - матеріал не підвладний корозії, тому іржавіти він не буде. А щоб наділити матеріал стійкістю до хімічної агресії і ультрафіолетових променів, його покривають діоксидом титану або акрилом. Такі жолоби не потребують додаткового догляду та обробці.

З'єднання жолобів між собою відбувається за рахунок з'єднувальних муфт з гумовим ущільнювачем, засувками і клейовими з'єднаннями. Пластикові вироби недорогі, легкі і будуть служити вам довго, протягом 50 років. Більш того, матеріал здатний витримувати значні перепади температур, від -30 ° C до +60? C, навантаження від снігу і вітру. Зауважте, що навіть пошкоджені жолоба можуть служити досить довго, в той час як той же пурал, якщо його просто подряпати, скоро доведеться замінити і викинути.

плюси:

найменша вартість;
володіють гладкою поверхнею, завдяки чому бруд всередині не накопичується;
стійкість до корозії, вона просто ніколи не з'явиться на пластмасі;
простота монтажу;
лінійне розширення в 7 разів краще, ніж у виробів з металу.

недоліки:

низька стійкість до негативних температур, коли температура опускається нижче 30? C, пластик стає крихким;
при механічному впливі матеріал трісне і зламається, а метал просто сомнется.

Це все, що вам потрібно знати, щоб визначитися, який матеріал вибрати при покупці жолобів. Зважте всі за і проти, проаналізуйте свій клімат, умови проживання, а також кількість коштів. Це допоможе вам вибрати правильний варіант.

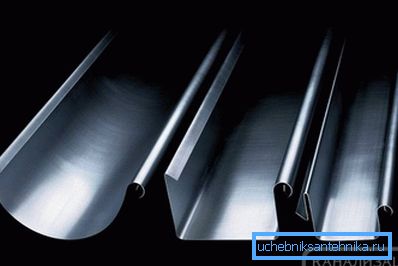

Форма готових виробів

Крім того, що жолоби продаються різних розмірів і з різних матеріалів, вони ще й мають різноманітну форму. Такі конструкції в залежності від перетину бувають:

напівкруглими;
трапецієподібними;
напівеліптичними;
прямокутними;
квадратними.

Найпоширенішими і такими, якими ми їх знаємо, є напівкруглі жолоби. Їх можна використовувати для різної конструкції даху. Краї жолобів, загорнуті всередину або назовні, служать ребрами жорсткості для підвищення стійкості всього жолоби до всіляких навантажень. Елементи, які мають напівеліптичними форму, можуть вміщати в себе і переміщати велику кількість води, тому їх купують в тому випадку, коли площа ската даху велика.

Використання квадратних і прямокутних жолобів не так поширене через те, що їх підбирають виключно під дизайн усього будинку. Більш того, така конструкція може легко пошкодитися сходять з даху снігом, тому їх установка відбувається особливим чином, а на даху обов'язково монтуються снегоуловітеля.

Порада! Найпростіше доглядати за напівкруглими і напівеліптичними формами, так як в них немає таких важкодоступних місць, як кути, де може накопичуватися бруд.

Яку форму жолобів вибирати - справа суто ваше, особисте. Але вам потрібно знати, що труби до таких деталей вибираються відповідні. Наприклад, для напівкруглих і напівеліптичних виробів потрібні круглі водостічні труби, а для коробкових (трапецієподібних, квадратних або прямокутних) - квадратні труби.

Головні критерії вибору

Грунтуючись на всьому вищесказаному, вам потрібно прийняти рішення, яку ж систему відведення води вибрати. Ваш вибір повинен ґрунтуватися на тому, скільки опадів у вашому регіоні випадає в зимовий період часу. Якщо взимку температура повітря може досягати -25? C і нижче, і ви знаєте, що існує загроза утворення льоду і полою, було б раціональніше встановити металеву конструкцію.

Порада! Незалежно від того, який матеріал ви використовуєте - метал або пластмасу - фахівці рекомендують використовувати сталеві кріпильні елементи (кронштейни і тримачі для труб).

Другий фактор, який вам слід врахувати - форма жолоба. Адже від того, яка буде геометрія конструкції, залежить її ефективність в зборі води. Найбільш практичними і зручними в експлуатації є напівкруглі і напівеліптичні форми, які користуються великим попитом, їх легко чистити, і вони здатні вміщати велику кількість води.

Останній фактор - розмір. Вам потрібно виміряти і дізнатися, яку площу має скат даху вашого будинку, щоб точно підібрати розмір перетину жолоба. Тоді вся система буде функціонувати правильно і без збоїв. Ну і важливий колір деталей, який ви повинні вибрати, виходячи з інтер'єру будинку. Водостік повинен гармоніювати з архітектурою всієї будівлі.

Порада! Коли ви хочете все роботи по установці системи проводити самостійно, звертайте увагу на конструкції, які легко зібрати. Адже, наприклад, мідні елементи потрібно паяти, що не кожен вміє. Набагато простіше з'єднувати частини за допомогою простого елемента.

Вам залишається тільки придбати потрібні елементи. Але це ще не кінець, так як вам необхідно ще встановити систему водотоку. Як це зробити правильно, ми розглянемо далі.

Правила монтажу жолобів і водостічної системи

Щоб ваш монтаж був виконаний правильно, важливо голосити інструкцію і рекомендації в керівництві, які вказав виробник купленої вами продукції. В основному при монтажі необхідно дотримуватися наступних правил:

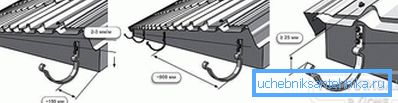

Установка кронштейнів під жолоби повинна відбуватися на заданій відстані один від одного. Для металевих жолобів крок установки дорівнює 80-120 см, а для пластикових виробів - 50-80 см.
Жолоби кріпляться під звис під невеликим ухилом, приблизно в 3? (На 1 м довжини ухил в 3-5 мм) до місця стоку. Цього буде достатньо для того, щоб вода, що стікає з даху, не застоювалася в жолобі, а вільно стікала до вирви, і він не переповнявся при сильній зливі.
Розташування краю жолоба щодо площині даху має відбуватися з відступом мінімум в 3 см. Тобто від краю даху кріпити жлоб потрібно на відстані 3 і більше см. Тоді сніг не буде пошкоджувати його і не зірве, скочуючись з даху.
Щоб вода завжди потрапляла чітко в ємність, його зовнішній край повинен бути встановлений на третину діаметра жолоби, так, щоб більша частина, тобто 2/3 ширини, виступали за край даху.
Якщо дах занадто крута, привести систему у відповідність 3 і 4 пунктах не завжди можливо. В такому випадку на даху вам потрібно буде встановити спеціальні бар'єри або снегоуловітеля, які будуть захищати жолоб від снігу.
Внутрішній край краще розташовувати трохи вище зовнішнього, щоб в разі засмічення накопичується в жолобі вода не потрапляла прямо на стіни і фасад.
При установці жолобів важливо витримувати теплові зазори в місці з'єднання елементів. Так як на конструкцію постійно буде впливати сонячне світло, а потім вони знову будуть охолоджуватися, то з'єднання повинні дозволяти елементам вільно рухатися. Тому сильно затискати частини конструкції в місцях кріплення не потрібно.

З огляду на всі ці поради, а також інструкцію до вашої конструкції, давайте приступимо до розгляду процесу установки всіх елементів.

Як встановити систему водостоку

Ви давно збирали конструктор? Зараз ви зможете зробити щось подібне. Монтаж системи нескладний, але небезпечний, так як всі роботи відбуваються на висоті. Щоб убезпечити себе від нещасного випадку, використовуйте справну, надійну драбину або будівельні ліси.

Для початку вам потрібно порахувати, скільки метрів в довжину ваші стіни, де будуть кріпитися жолоби. Бажано також прикинути проект або схему, як і де будуть розміщуватися жолоби, скільки буде водостічних труб і т.д. Відразу ж можна підрахувати, скільки комплектуючих необхідно. На 10 м жолоби потрібна 1 воронка. Підрахуйте, скільки потрібно воронок, точно таке ж необхідно кількість труб. Кількість кронштейнів залежить від загальної довжини жолобів, а також від того, на якій відстані один від одного вони кріпляться. Хомути для вертикальних труб підрахувати простіше, так як на 1 трубу піде 2-3 хомута. Все це краще зробити заздалегідь, щоб швидко виконати монтаж.

Тепер залишилося встановити систему на місце. Вся робота ділиться на декілька етапів:

Намічаються місця під установку кронштейнів. Щоб надати їм уклін, поставте початкову і кінцеву точки, враховуючи ухил, і з'єднайте їх. За утворився лінії поставте наступні точки, з огляду на крок кріплень. Тепер залишилося тільки встановити їх на свої місця.
Тепер вам потрібно зібрати жолоб. Доцільніше робити це на землі. Тоді ви не тільки забезпечите себе, але і якісно зберете їх. З'єднайте частини між собою кріпленням, яке передбачено, і в потрібних місцях встановіть воронку.
Готову конструкцію встановіть на жолоби, і зафіксуйте їх кріпильними елементами, передбаченими вашої комплектацією.
Після того як жолоби надійно зафіксовані, треба воронку з'єднати з коліном, якщо це потрібно, і встановити стічну трубу. Рада, що ця труба не повинна впритул прилягати до стіни. Треба витримати відстань в 3 см і більше. Для того щоб встановити її вертикально рівно, скористайтеся схилом. У потрібних місцях поставте фіксують хомути і встановіть трубу на місце.
Знизу на трубу приєднайте направляє коліно, яке буде відводити воду від фундаменту.
У тих місцях, де кінець жолоба не задіяний, потрібно поставити заглушки, щоб вода не виливалася.
Якщо систему потрібно розташувати по периметру, до жолобу під'єднуєте кутовий жолоб, яким можна обійти кут і продовжуйте монтаж за такою ж схемою.

Ось так ви зможете легко і просто самі встановити систему відведення води з даху. Вона буде правильно підібрана і змонтована за всіма правилами, тому довгий термін служби і якісне відведення води вам забезпечений. Треба лише правильно вибрати всі комплектуючі: матеріал, розмір, форму і колір, а також правильно все зібрати. Зате тепер ваш будинок захищений від води, яка б поступово розмивала його і руйнувала підставу.

Порада! Відводити воду можна в закриту систему збору та відведення води, наприклад, дренажну систему в землі, зливову каналізацію, просту каналізацію, ємність для збору води і т.д.

Якщо вам вдалося зробити таку систему самостійно, поділіться своїм досвідом з іншими користувачами. Це допоможе всім переконатися, що зробити всю роботу своїми руками можливо. Це заощадить ваші кошти і додасть впевненості в тому, що ви справжній господар у домі.
