Зовнішній діаметр труб - все що потрібно знати про розміри

Коли мова заходить про проектування систем каналізації, тепло- і водопостачання, однією з найважливіших задач можна назвати правильний підбір трубопроводу. Мається на увазі не тільки матеріал, але і його розмір, зокрема зовнішній діаметр труб.

На що впливає типорозмір

Головне завдання будь-якого трубопроводу - транспортування рідини (газу), так можна коротко описати принцип роботи будь-якої системи в будинку (каналізація, опалення, газопровід, вентиляція і т.д.). Відповідно, головний критерій ефективності його роботи - пропускна здатність, тобто кількість рідини або газу, що проходить через перетин в одиницю часу.

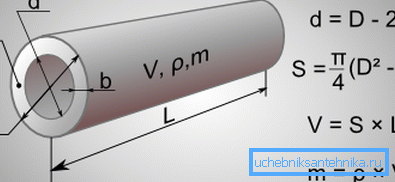

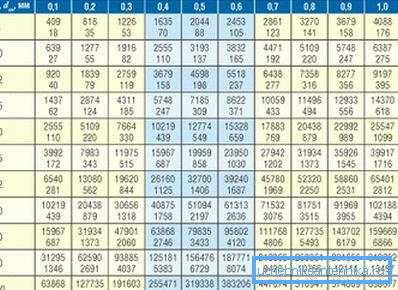

На етапі планування зазвичай враховують зовнішній і внутрішній діаметр труб. Внутрішній впливає безпосередньо на пропускну здатність, а за різницею між зовнішнім і внутрішнім можна судити про товщину стінки, а значить і про міцність.

Це особливо важливо при проектуванні систем опалення, водопроводу, адже вони працюють в напірному режимі. Якщо спробувати заощадити на і використовувати трубопровід для холодної води в системі опалення, то в недалекому майбутньому його доведеться міняти.

На перший погляд ніяких проблем виникнути не повинно, досить тільки звернути увагу на маркування. В реальності ж в цьому питанні чимало підводних каменів, адже часто використовується не метрична, а дюймова система позначення розмірів.

Особливості позначення діаметрів

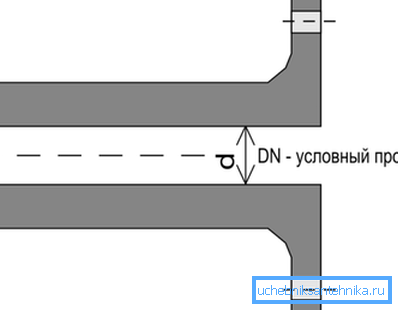

Крім розмірів, зазначених в звичних міліметрах або дюймах, використовується ще і поняття умовного діаметра - простіше кажучи, величина просвіту. Таким чином, безневинна на перший погляд запис у вигляді зовнішній діаметр труби Ду25, спочатку несе в собі помилку, адже абревіатура ДУ використовується виключно як внутрішній розмір.

Те ж саме стосується варіанту позначення зовнішній діаметр труби Ду32, в цьому випадку або потрібно прибрати приставку «Ду» або слово зовнішній. В іншому випадку в магазині можна провести не одну годину, намагаючись знайти неіснуючий типорозмір.

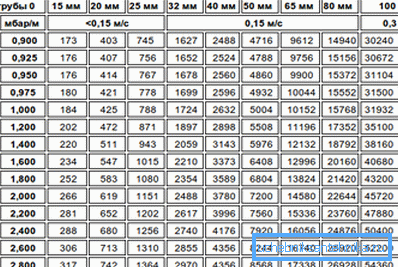

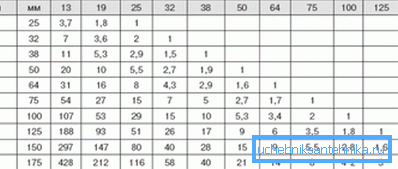

Зверніть увагу! Оперуючи значенням Ду, можна приблизно оцінити пропускну здатність. Спочатку вони підібрані так, що кожне наступне значення дає збільшення пропускної спроможності на величину від 60% до 100%.

При роботі з різними матеріалами, наприклад, при заміні частини старої чавунної каналізації на пластикову. Інструкція до виконання сантехнічних робіт, як правило, зосереджується на технології, не звертаючи особливої ​​уваги на підбір типорозмірів. Проблеми при роботі з різними системами числення можуть виникнути навіть у досвідчених майстрів.

поліпропіленовий трубопровід

Він може використовуватися для монтажу систем опалення та водопроводу. Як правило, вибирається розмір в діапазоні від 20 до 110 мм, хоча останній практично не використовується в приватних будинках. Параметри готового виробу повинні відповідати нормативу ГОСТ Р 52134-2003.

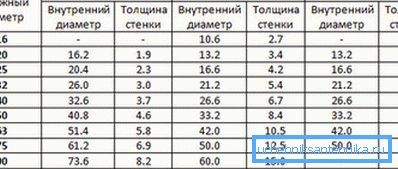

При виборі враховувати доводиться зовнішній діаметр поліпропіленових труб. Вся справа в тому, що товщина стінки відрізняється в залежності від марки. Так, для марки PN10 зовнішньому діаметру 32 буде відповідати внутрішній - 26,0 мм. А для марки PN20 за рахунок збільшення товщини стінки Ду зменшиться до 21,2 міліметрів.

При виборі важливо не переплутати зовнішній і внутрішній розміри. Так, якщо питання полягає в тому, потрібен діаметр труби 32 мм зовнішній або внутрішній, то мова йде, швидше за все, саме про зовнішньому. Адже Ду 32 просто немає, найближче значення - 32,6.

Зверніть увагу! Якщо всі роботи виконуються своїми руками, то краще, щоб всі елементи були одного виробника і з однієї партії. Завдяки цьому зовнішні і внутрішні параметри будуть точно відповідати один одному.

Можна привести усереднені дані по найбільш поширеним ПП трубах. Так, для монтажу опалення найчастіше використовується типорозмір в межах 20 - 32 мм. товщина стояків опалення рідко перевищує 50 мм. (Див. Також статтю Види каналізаційних труб і з'єднань: особливості.)

Сталеві і чавунні труби

В рамках однієї статті просто неможливо згадати про всіх типорозмірах, адже їх налічується сотні, причому вони відрізняються ще й в залежності від способу виробництва:

• гарячекатаний трубопровід. Норматив ГОСТ 8732-78 говорить про те, що зовнішні діаметри сталевих труб, вироблених за цією технологією, змінюються в діапазоні 20 - 550 мм (близько 70 типорозмірів). Якщо ж врахувати ще й внутрішній, то виділити можна кілька сотень якщо не тисяч типорозмірів, адже враховувати потрібно ще і товщину стінки;

• холодний прокат. ГОСТ 8734-75 виділяє понад 70 типорозмірів, при цьому ситуація та ж, що і з гарячекатані аналогами труб, тобто товщина стінки змінюється в широкому діапазоні.

Тримати в голові весь сортамент, звичайно, не потрібно. Досить орієнтуватися хоча б в найпоширеніших типорозмірах. Непогано тримати в умі, наприклад, внутрішній і зовнішній діаметр сталевих труб, які використовуються для організації водопроводу.

Головною ж загадкою для багатьох є розшифровка дюймових позначень. Це особливо важливо, якщо з'єднання буде різьбове, навіть невелике розбіжність не дозволить створити герметичний стик, в майбутньому це може привести до протікання.

Знаючи маркування в дюймах, можна судити про діаметр різьби і Ду. Так, зовнішній діаметр труби 3 4 це мова про те, що Ду дорівнює 20 мм, різьбовій - 25,9 - 26,2.

Що стосується чавуну, то тут все набагато простіше, використовується 3 основних типорозміру - 150, 100 і 50 мм. При цьому в якості основного критерію виступає умовний прохід, тобто Ду трубопроводу. У побуті чавун використовується для організації відводу стоків, як правило, використовується типорозмір 100 або 150 мм.

ВГП трубопровід

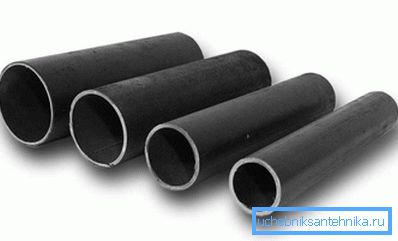

Абревіатура ВГП розшифровується як водогазопровідні. Для виробництва використовується сталь, і застосовуватися він може не тільки в якості труби для зовнішнього водопроводу, але і для прокладки газопроводу.

Повний сортамент сталевого ВГП трубопроводу визначається нормативом ГОСТ 3262-75. При позначенні мається на увазі внутрішній, а точніше Ду, при цьому, знаючи товщину стінки, можна обчислити і товщину трубопроводу. Так, позначення ВГП Ду15 означає, що Ду дорівнює 15 мм.

Зовнішній діаметр сталевої труби 22 мм дозволяє порівняти її з ВГП Ду15, адже її товщина складає 21,3 мм. Але при цьому електрозварні аналог володіє набагато більшим просвітом (в межах від 18 до 20 мм в залежності від товщини стінки). Така відмінність пов'язана з умовами роботи системи.

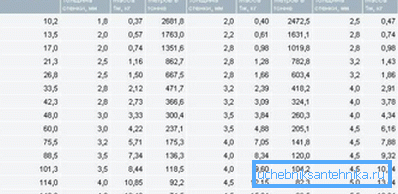

Окремо варто розглянути дюймові позначення ВГП трубопроводів. Тут залежність між розмірами виглядає наступним чином

Зовнішній діаметр ВГП труби залежить від товщини стінки, всього він виробляється в 3 варіантах:

• легкі;
• звичайні;
• посилені.

Наприклад, при Ду 40 в сортаменті вказується Дн 48,0 мм. При цьому товщина стінки коливається в діапазоні від 3,0 (легкий варіант виконання) до 4,0 мм (посилений варіант). Посилений варіант виконання використовується для систем, що працюють під великим тиском.

мідні труби

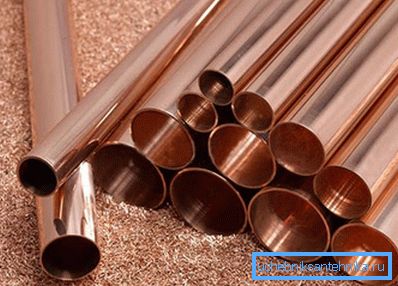

Незважаючи на популярність пластика, мідь досі використовується для організації систем водопроводу і опалення (нехай навіть ціна буде більше). Що стосується позначення розмірів, то можна зіткнутися з використанням як дюймової, так і метричної системи числення. Що стосується нормативу, то сортамент наведений в ГОСТ 617-2006.

Новий норматив робить ставку саме на метричний позначення розмірів, тому, наприклад, старе позначення 3/8 дюйма замінено двома типорозмірами (6 і 7 мм). В цілому ж тільки холодний прокат дає близько 70 - 80 типорозмірів і це якщо враховувати тільки товщину.

При виборі потрібного трубопроводу можна зіткнутися з такими варіантами позначення розмірів:

• дюймовое. В такому випадку позначення, наприклад,? дюйма буде вказувати тільки на зовнішній розмір;
• дробове. У форматі запису 14/12 число 14 показує зовнішній, а 12 - внутрішній діаметр;
• дробове із зазначенням товщини стінки, наприклад, 14/1. У такому випадку число 14 позначає Дн, а 1 - товщину стінки.

Підведення підсумків

В рамках однієї статті складно охопити всі тонкощі маркування трубного прокату. Проте, запропонована інформація допоможе зорієнтуватися при виборі потрібного трубопроводу, а значить, ризик протікання буде зведений до мінімуму.

На відео в цій статті показаний приклад підбору діаметра виходячи з умов роботи трубопроводу.
