Зварювання поліетиленових труб: інструкція для самостійної

Протягом довгих років найбільш затребуваним і популярним матеріалом для будівництва водопроводів і опалювальних систем були металеві труби. Сьогодні їм на зміну приходять полімерні аналоги, і як наслідок, замість традиційних різьбових фітингів застосовується зварювання поліетиленових труб.

У цій статті ми розповімо про те, що собою являє процес зварювання полімерних виробів і про те, як і з застосуванням яких інструментів, такі роботи виконуються.

Переваги зварного з'єднання

Зварювання поліетиленових труб передбачає необхідність в наявності досвіду і в застосуванні спеціального інструменту. Чому ж вибір такого типу з'єднання елементів трубопроводу вважається більш перспективним в порівнянні з використанням традиційних різьбових фітингів для труб.

Причин для вибору зварного з'єднання кілька і серед них:

• тривалий експлуатаційний ресурс, незалежно від якості транспортується рідкого середовища;
• відсутність необхідності в регулярному обслуговуванні;
• стислі терміни проведення монтажу;
• доступна ціна зварних фітингів;
• абсолютна відсутність протікання за умови правильно виконаного монтажу;
• естетично привабливий вигляд готового трубопроводу.

вибір труб

Вирішили виконати монтаж водопроводу або опалювальної системи своїми руками?

В такому випадку необхідно визначитися з тим, які труби придатні для виконання зварного з'єднання.

• Універсальним рішенням є поліпропіленові труби, які спеціально створені для монтажу за допомогою термоз'єднуванням. Такі конструкційні елементи з однаковим успіхом застосовуються для пристрою, як холодного, так і гарячого водопостачання. Крім того, поліпропіленові (ПП) труби - це оптимальне рішення для облаштування опалювальних систем, в тому числі і систем «Тепла підлога».
• Для пристрою холодного водопостачання можна використовувати поліетиленові (ПЕ) і полівініліденфторідние (ПВДФ) вироби з маркуванням PN 16. Такі труби відносно недорогі, але витримують робочий тиск не більше 1,6 МПа.
• Для пристрою опалення і гарячого водопостачання можна застосувати поліетиленові труби з маркуванням PN 20. Такі вироби витримують номінальне довгострокове тиск до 2 МПа.

Важливо: На ринку представлений обмежений вибір поліпропіленових труб посилених алюмінієвою фольгою. Такі вироби на зрізі схожі з метало-пласти, але призначені для монтажу за допомогою зварювання.

Різновиди зварювальних приладів

Сучасне обладнання для зварювання поліетиленових труб представлено широким асортиментом більш-менш високотехнологічних пристроїв, які відрізняються конструкцією, маркою виробника і, зрозуміло, ціною.

Практично всі пристрої для термоз'єднуванням полімерних труб і фітингів, незважаючи на зовнішні особливості, мають багато схожих рис. У конструкції будь-якого паяльника є нагрівальний елемент, регулятор подачі напруги, що відповідає за інтенсивність розігріву і корпус з руків'ям.

Але, незважаючи на більш очевидним схожість, все паяльники, представлені на ринку, можна поділити на такі категорії:

• Пристрій для ручного зварювання - призначене для роботи з поліетиленовими і поліпропіленовими трубами.

Принцип роботи таких приладів полягає в обробці стикувальних швів між трубою та фітингом. Використання таких паяльників можливо в тому випадку, якщо діаметр зварювальних деталей не перевищує 50 мм.

Важливо: Рідко зустрічаються ручні модифікації, що працюють з діаметром до 125 мм.

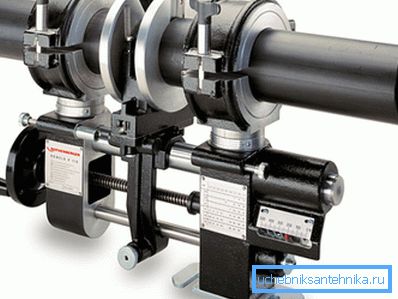

• Механічні пристрої призначені для роботи з трубами з діаметром поперечного перерізу від 50 мм і більше.

Основною перевагою механічних приладів є експлуатаційна універсальність. Такі паяльники працюють з більшістю різновидів полімерних труб.

До недоліків механічного обладнання ставитися висока ціна і складне управління, з яким впоратися не всякий початківець монтажник.

Відповідно до конфігурацією нагрівального елементу розрізняються плоскі (мечовидні) і стрижневі побутові модифікації. На думку більшості фахівців, використання стрижневих модифікацій більш переважно, так як такі прилади дозволяють працювати в важкодоступних місцях або обмежених умовах.

Вибираємо зварювальний прилад для побутового використання

Як вже було зазначено, всі паяльники для труб за принципом дії можуть бути або ручними, або механічними. Причому якщо перші розраховані на роботу з малими діаметрами, то другі придатні для промислового використання.

Так як більшість початківців монтажників набуває інструмент для побудови побутових трубопроводів, то саме ручна модифікація є оптимальним вибором і для цього є очевидні причини:

• Ручний інструмент паяє труби з діаметром поперечного перерізу до 50 мм. У той же час більшість побутових систем опалення та водопостачання будується саме із застосуванням труб такого діаметру.
• Ручний інструмент щодо компактний і простий в експлуатації, що важливо стосовно початківцям монтажникам.
• Ручний інструмент в рази дешевше механічних аналогів, а тому може бути куплений спеціально для проведення разового монтажу.

На що звернути увагу при покупці побутового приладу:

• Комплектація - пристрої поставляються в продаж у вигляді набору з певним числом насадок. Чим солідніше комплектація придбаного пристрою, тим краще. Оптимальним вибором є комплекти з набором насадок під труби з діаметром 16, 32, 50, 110 мм.
• Потужність - це важливий параметр, оскільки саме від нього залежить те, як швидко буде проводитися монтаж. Як правило, для влаштування побутових трубопроводів цілком достатньо модифікацій з максимальною потужністю до 1 КВт.
• Бренд - це не найважливіший параметр, оскільки не стільки важлива марка виробника, скільки країна, де виготовлений прилад.

Переважно купувати не турецькі і не китайські вироби, а пристрої, виготовлені в Європі, наприклад в Чехії. Такі прилади коштують не набагато дорожче, але різниця в ціні повністю виправдана високою якістю і надійністю інструменту.

як паяти

Важливо: Перед тим як паяти побутові системи водопостачання або опалення, потрібно потренуватися на непотрібних шматках труб.

Інструкція зі зварювання поліетиленових труб така:

• обрізаємо труби на потрібну довжину спеціальними ножицями;
• розігріваємо паяльник;
• фітінг одягаємо з того боку паяльника, де розташований вужча нагрівальна гільза, а трубу вставляємо в відповідний отвір з іншого боку;
• вважаємо приблизно до 15, після чого трубу і фітінг виймаємо;
• вставляємо трубу в фітінг і чекаємо, поки пластик не охолоне.

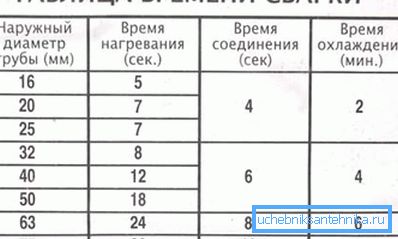

Важливо: Наведена інструкція годиться для зварювання побутових систем з поліетиленових деталей. Для роботи з деталями більшого діаметру, виготовленими з інших полімерних матеріалів, знадобляться спеціальні таблиці, де вказані співвідношення діаметра, товщини стінок і часу необхідного для розігріву.

висновок

Тепер ви знаєте, як і за допомогою якого устаткування, виконується зварювання поліетиленових труб. Наведені раніше відомості можна застосувати на практиці, вибираючи паяльник і виконуючи монтаж трубопроводу.

Залишилися питання, які потребують пояснень? Відповіді на них ви зможете знайти, подивившись відео в цій статті.
