Автоматичне управління вентиляцією в приміщенні

Правильний повітрообмін в приміщенні створює комфортні умови не тільки для людей, але всіх предметів і рослин в ньому. Домогтися цього ручним способом важко, тому що ви не зможете цілодобово спостерігати за показаннями приладів. Іноді вам буде дуже жарко, потім холодно, потім душно і не вистачати повітря. Вирішити такі проблеми дозволяє тільки автоматичне керування вентиляцією, про яку й поговоримо в статті.

основні переваги

Використання автоматичних засобів управління повітрообміном в приміщенні дає можливість скоротити витрати на його охолодження і нагрівання майже на 20%. Це досить велика кількість, тому ми радимо звернути пильну увагу на наші рекомендації. Основними завданнями таких систем регулювання вентиляцією є підтримка заданих кліматичних параметрів і управління ними (читайте також статтю Випробування вентиляції: тестовані величини і нормативні вимоги).

Також ви зможете:

• регулювати частоту обертання вентилятора;
• забезпечити захист водяного калорифера від морозу;
• підтримати задані параметри повітря;
• виводити на екран або індикацію ступінь забруднення фільтрів.

З чого складається система автоматичної вентиляції

Як і будь-який технічний пристрій, вона містить в собі основні елементи, які допомагають їй забезпечувати стабільну роботу. Розглянемо їх детальніше:

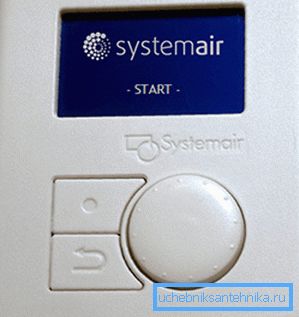

Тепер розглянемо контролери управління вентиляцією:

1. Температурні бувають:

• зовнішніми - встановлюють на підвітряного стороні одного з кутів будівлі, відступивши від землі 2/3 його висоти;
• кімнатними - монтаж можна проводити своїми руками в місці нейтральному від холоду і тепла на висоті 1,5 м від поверхні підлоги;
• канальними (для визначення температури повітря в повітроводі) - встановлюються перпендикулярно потоку;
• накладними на трубопровід (визначають температуру його поверхні).

1. Пристрої для визначення вологості виготовляють кімнатного і канального виконання. Це блок з електронним приладом, який вимірює відносну вологість і перетворює потім дані в електронний сигнал.

Встановлювати такий датчик слід в місці, де є постійна температура повітря і його швидкість руху.

Порада: не розміщуйте його поруч з опалювальними приладами, вентиляційними потоками, що відкриваються вікон, а також захистите пристрій від прямих сонячних променів. Чи не рекомендуємо робити монтаж пристроїв в брудній або агресивному середовищі.

1. Для спостережень за тиском використовують аналогові пристрої і реле, які можуть вимірювати його і в одній точці, і по різниці параметрів в двох точках.

Інструкція вимагає вибирати місце для монтажу так, щоб він не піддавалося вібрацій.

Порада: розміщуйте датчик в просторі відповідно до технічної документації.

1. За спостереженням за швидкістю - необхідні для вимірювання швидкості руху середовища в повітроводі. Потім отриманий сигнал перетвориться в електричний, після чого в обчислювальному блоці розраховується необхідна витрата з урахуванням перетину каналу.

Елементи автоматичної системи вентиляції

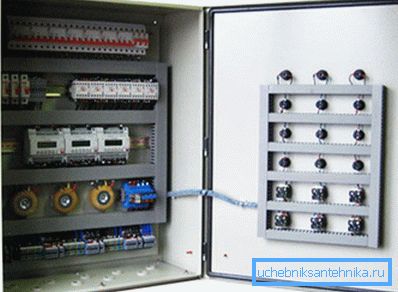

У стандартній комплектації щит управління вентиляцією забезпечує:

• регулювання температурного діапазону;
• управління повітряної заслінкою;

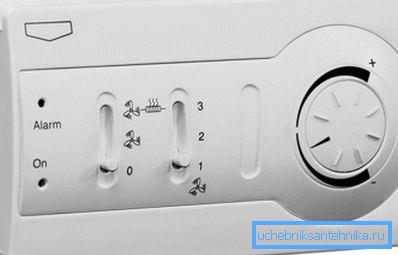

• регулювання роботою припливного вентилятора, в тому числі швидкості;
• пуск вентиляційної установки.

При виготовленні щитів враховується не тільки якість збірки, але і зручність експлуатації виробу. Наприклад, звичайні неонові лампи замінюються сучасними світлодіодними матрицями, що забезпечують яскраве і рівномірне світіння, а також не мають підсвічування, коли лампи вимкнені.

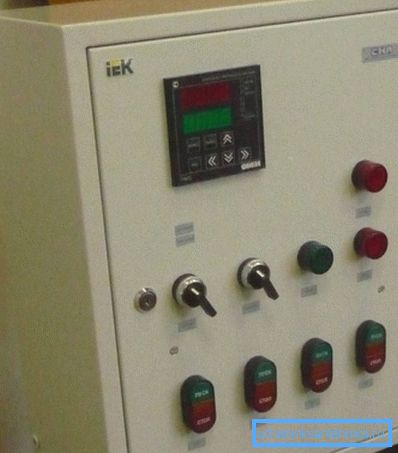

Як матеріал може використовуватися метал і пластик, який має захист класу IP65. Останні зазвичай встановлюють в місцях, де є високі вимоги до дизайну.

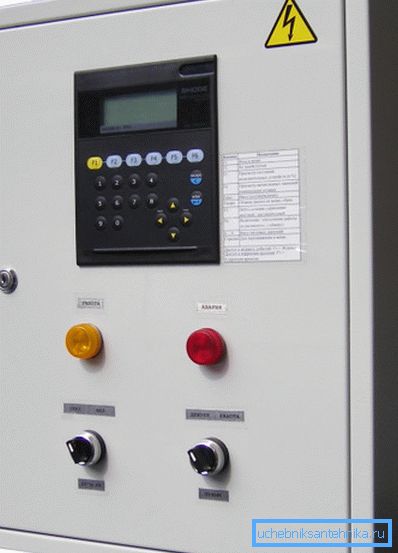

Серцем будь-якої системи автоматизації є електричний щит, в якому зазвичай встановлюють систему управління вентиляцією. Найпростіша складається з вимикача з індикатором, даючи можливість включати і вимикати вентилятор.

Однак найчастіше автоматика управляє:

• повітряним клапаном;
• відстежує чистоту фільтра;
• при зниженні температури зовнішнього повітря, що надходить в повітроводи, включає калорифер.

Тому для полегшення її роботи необхідна установка багатьох пристроїв, зокрема, термостатів, гігростатів, датчиків тиску.

При виборі типу вентиляції у себе в будинку або квартирі, майте на увазі, що вона може бути:

• припливної - працює тільки на всмоктування зовнішнього повітря і передачу його по воздуховодам в приміщення;
• витяжної - використовується тільки для виведення відпрацьованого повітря з кімнат назовні;
• припливно-витяжної - може окремо робити забір зовнішнього повітря і виводити відпрацьований, а також працювати на приплив і відтік одночасно.

Порада: не поспішайте бігти в магазин за елементами тієї чи іншої системи, краще все уважно розрахуйте, щоб не платити зайві гроші за непотрібні пристрої.

Припливно-витяжна система вентиляції

Вона виходить при об'єднанні двох типів систем - припливної та витяжної. Хоча він і громіздка, а також більш складна в монтажі, проте саме з її допомогою ви зможете найефективнішим чином налагодити повітрообмін в приміщенні. Через це дана система і користується великою популярністю.

Система управління вентиляцією дозволяє легко нагнітати свіже повітря в приміщення і видаляти відпрацьований. Буквально в лічені хвилини таке обладнання повністю оновлює повітря навіть у великих за площею виробничих приміщеннях.

При цьому потужність установки обов'язково ретельно підбирається по подачі і відтоку повітряних мас, щоб входило і виходило однакову кількість в певний момент часу. Якщо цього не зробити, в приміщенні з'явиться протяг, а також ефект «ляскаючих дверей», коли залишені незакритими двері самі зачиняються з сильним шумом.

Ми рекомендуємо при установці в приміщенні припливно-витяжної вентиляції не включати її на повну потужність. Досить просто вибрати приплив або витяжку.

Якщо запустити витяжну вентиляцію, свіже повітря почне надходити природним шляхом через щілини в дверях і вікнах. При запуску припливної вентиляції в приміщенні починає створюватися надлишковий тиск, що змушує відпрацьоване повітря залишати його через кватирки, фрамуги і вікна.

висновок

Установка автоматичної системи вентиляції в приміщенні може зажадати певних знань і навичок. Зазвичай це стосується установки і підключення датчиків і щита управління, від яких і залежить її нормальна робота (див.також статтю Автоматика для вентиляції: функції, особливості, можливості).

Відео в цій статті допоможе знайти вам додаткову інформацію з цієї тематики.
