Елементи вентиляції і їх значення в системі
Як відомо, будь-яка система складається з безлічі складових, які забезпечують безперебійне функціонування і підтримка оптимальних умов всередині приміщення. Це можуть бути вироби з різних матеріалів, і якщо раніше найбільше використовувалися вузли з металу, то в наш час все частіше застосовуються пластикові елементи вентиляції, вони відрізняються невеликою вагою і досить демократичною вартістю.
Основні види елементів
Незважаючи на те, що кількість різних елементів дуже велике, існує певний перелік, який використовується практично завжди, розглянемо основні вузли, присутні майже в будь-якій системі.
| Вентилятори та вентиляційні установки | За допомогою даного виду пристроїв можна переміщати повітря по системі або здійснювати його прямий приплив або відплив із приміщення. Якщо обсяги повітря великі, то застосовуються цілі установки з великою продуктивністю, здатні виконувати вентиляцію протягом тривалого терміну |
| повітроводи | Через ці елементи проводиться переміщення повітря в потрібному напрямку. Без цих простих вузлів неможливе функціонування системи, тому бажано вибирати якісні вироби, їх ціна трохи вища, зате і функціональність, і зовнішній вигляд набагато краще. |
| Повітронагрівачі | Застосовуються в комунікаціях, які можуть змінювати та температуру повітря, що подається. Причому найчастіше використовуються саме нагрівачі, так як з їх допомогою можна знизити витрати на опалення, підтримуючи оптимальну вологість і склад повітря |
| фільтрувальні елементи | Без повітряних фільтрів складно уявити навіть найпростіші системи. Завдяки їм пил з вулиці не потрапляє всередину будівель, іноді спостерігається зворотний процес, коли повітря з виробничих приміщень очищається від шкідливих компонентів, щоб запобігти їх потрапляння в атмосферу |
| Регулювальні та запірні елементи | Призначені для зміни інтенсивності подачі повітря, а також його перерозподілу і змішування при регулюванні температурних показників. Існує безліч різновидів даного виду вузлів, які підбираються індивідуально до кожного проекту |
| Повітророзподільники | До цієї групи виробів належать всі елементи, через які повітря потрапляє в приміщення або видаляється з нього. Вони виконуються у вигляді решіток, панелей, вузлів, додатково оснащених вентиляторами, щілинних елементів і так далі |
| теплоізоляційні елементи | Застосовуються для утеплення повітропроводів з метою запобігання втрат тепла або холоду, а також для того, щоб уникнути появи конденсату на поверхні |

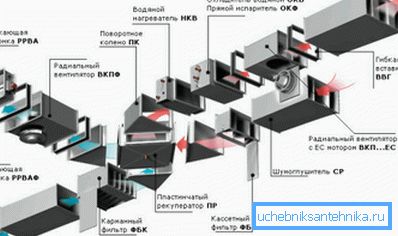

Функції вузлів системи і їх особливості
Ми розглянули види елементів, тепер зупинимося на кожному з них більш детально і докладно. Ця інформація допоможе вибрати оптимальні варіанти для тієї чи іншої системи.
Вентилятори та вентиляційні агрегати
Це один з основних елементів, адже завдяки йому повітря всередині системи переміщається і створюється необхідний для руху повітря перепад тиску.
За своєю конструкцією всі пристрої подібного типу можна розділити на три основні групи:

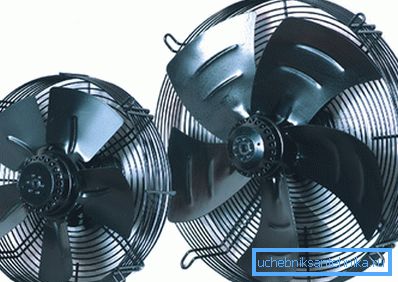

- Аксіальні або осьові пристрої відрізняються простою конструкцією і компактністю, завдяки чому цей варіант найбільш популярний серед забудовників. Інструкція по його установці проста, тому можна сказати, що осьовий вентилятор ідеальний для невеликих систем.

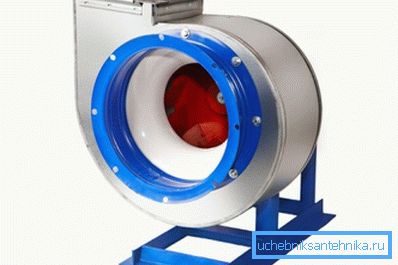

- Відцентрові або, як їх ще називають, радіальні вентилятори, являють собою корпус в формі равлика, в якому розміщені лопаті, що подають повітря в одному напрямку. Найчастіше виконуються в металевому корпусі і призначені для всмоктування повітряної суміші.
- Діаметральні вентилятори використовуються в системах кондиціонування і теплових завіс також досить широко. Вони виконані у вигляді колеса довжиною до 120 см, яке працює перпендикулярно напрямку повітря в повітроводах, тому з його допомогою легко змінити напрямок потоку, відмітними особливостями є висока продуктивність і дуже низький рівень шуму в процесі роботи.
Можна купувати вентилятори як окремо, так і у вигляді окремої секції або агрегату, тобто всі елементи зібрані в єдиний вузол, який встановлюється в тому чи іншому місці, за типом розташування можна виділити наступні варіанти:
- Установки, що розташовуються в вентиляційних каналах.
- Внутрішні системи, що розташовуються в вентиляційних камерах.

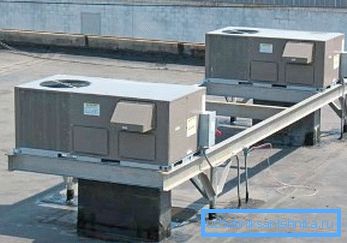

- Системи, що встановлюються на дахах будівель.
повітроводи
Всі елементи повітроводів вентиляції можна розділити на групи по тією або іншою ознакою, наприклад, за матеріалом виготовлення є наступні варіанти:
- Металеві вироби (найчастіше виготовляються з оцинкованої або нержавіючої сталі).
- Металопластикові конструкції є вузли з пластика, які додатково посилені шаром металу або металевим каркасом.
- Вироби із пластику відрізняються матеріалом, з якого вони виготовлені, адже різні види пластмас мають різні характеристики.
Зверніть увагу! Якщо ви виконуєте роботи самостійно, необхідно вибирати вироби з фланцевими сполуками, так як це найпростіший і якісний варіант.
нагрівачі повітря
Використовуються в системах, де необхідне регулювання температури повітряного потоку, можна виділити кілька основних різновидів:
- Водяні пристрої використовують при роботі воду, нагріту до 90-95 градусів. Як теплообмінника застосовуються такі вузли: радіатори трубчастого і пластинчастого типу, спіральні трубки і інші варіанти.
- Парові системи використовують тепло водяної пари, що виділяється в повітря через теплообмінник, який найчастіше виготовляється з міді, алюмінію або іншого металу з високими властивостями теплопровідності.

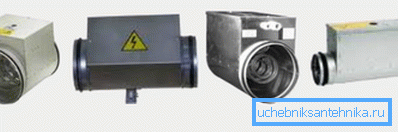

- Електричні повітронагрівачі використовують струм, основний робочий елемент - спіраль, яка нагрівається до високих температур.

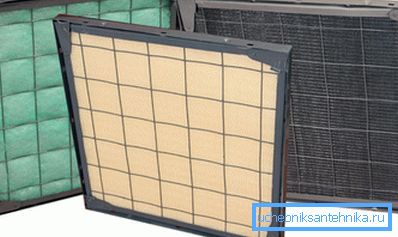

фільтри
Ця група виробів призначена для очищення припливного або витяжного повітря. Вибираючи той чи інший варіант, слід керуватися ступенем забруднення і необхідною якістю очищення.
Відповідно до загальноприйнятих стандартів всі фільтри можна розділити на 3 основні групи:
- Грубої очистки.
- Тонкого очищення.
- Особливо тонкого очищення.
Пам'ятайте! Для належного очищення повітря необхідно, щоб фільтруючий елемент встановлювався герметично в спеціальну рамку, при цьому доступ до нього повинен бути вільним для того, щоб робити заміну.
Запірні і регулюючі вузли
Існує безліч різновидів подібних пристроїв, розглянемо їх основні варіанти:
- Залежно від способу виконання стулок бувають неізольовані і ізольовані (утеплені) варіанти.
- Залежно від характеру роботи бувають запірні (двохпозиційні) і регулюючі елементи.
- Залежно від характеру виконуваних функцій можна виділити розділові, змішувальні і прохідні запірні пристрої.
- Також існують зворотні і звичайні клапани, які регулюють діафрагми і багато інших, більш складні і високотехнологічні варіанти.
Повітророзподільники
Через ці вузли повітря потрапляє або видаляється з приміщення, існує величезна безліч конфігурацій, але найпопулярнішими є такі:
- Спеціальні плафони.
- Щілинні конструкції.
- Грати різних розмірів і форм.
- Сопла, що збільшують тиск.
- Пристрої з різними насадками, які можна замінювати в залежності від виконуваних функцій.
висновок
Насправді, щоб зробити якісну і продуктивну вентиляцію, не потрібно бути професіоналом, але все-таки проект системи краще узгодити з фахівцями, щоб уникнути помилок і прорахунків.
Відео в цій статті допоможе зрозуміти деякі особливості теми ще краще.
