Фільтровентиляційна система: цілі застосування, пристрій,
Як влаштована фильтровентиляционная система? Для чого вона може застосовуватися? Яким чином забезпечується очищення фільтрів в ній? Ми постараємося відповісти на ці питання, а заодно познайомити читача з декількома конкретними зразками техніки цього типу.
Що це таке
Принцип роботи
Так називається техніка, яка призначена для очищення повітря від потенційно шкідливих для здоров'я людей і працездатності техніки домішок (читайте також статтю Вентиляція з рекуперацією: пристрій, оцінка ефективності, самостійне виготовлення).
Класична система вентиляції виконує цю функцію за рахунок повітрообміну з навколишнім середовищем. На відміну від неї, фильтровентиляционной обладнання працює по замкнутому циклу: очищений від забруднень повітря повертається в те саме приміщення, в якому був відібраний.
Уточнимо: стаціонарна фильтровентиляционная установка все-таки може здійснювати частковий повітрообмін з вулицею. Оскільки, крім насичення повітря механічними забрудненнями, багато виробництв пов'язані зі зміною його хімічного складу, оновлення атмосфери в цеху або майстерні все-таки може знадобитися.
Фільтрація здійснюється механічно, при проходженні повітря через целюлозні фільтри. Як правило, фільтри вловлюють до 99% забруднень. Мінімальний розмір часток, що затримуються при фільтрації - 0,3 - 0,05 мікрона.
Області застосування
Де може використовуватися фильтровентиляционная система?
В общем-то, у всіх галузях промисловості, де технологія виробництва передбачає забруднення повітря пилом, димом і аерозолями.
- У машинобудуванні і автомобілебудуванні фільтрація повітря необхідна при виробництві зварювальних робіт, при піскоструминному очищенню сталевих конструкцій і при їх фарбуванні.
- У металургії повітря забруднюється при окисленні вуглецю та інших домішок продувкою повітря через розплав чавуну, при холодної та гарячої деформації прокату, при вигорянні термосмазок на оправці під час вальцювання тощо
- Хімічна промисловість в представлення не потребує: виробництво пластиків, мінеральних добрив або сірчаної кислоти повітря, прямо скажемо, не озонує.
- Настільки безневинна область, як фармацевтика - і та відзначилася технологічними процесами з підвищеним пилоутворенням: при сухому таблетуванні препаратів повітря насичується великою кількістю суспензій.
- Деревообробка супроводжується утворенням не тільки стружки і тирси, а й найдрібнішого деревного пилу, що осідає в дихальних шляхах.
- Виробництво фарб, лаків, будівельних матеріалів, меблеве виробництво теж можна сміливо вносити до списку: частина операцій супроводжується істотним забрудненням повітря в промисловій зоні.
- Нарешті, фільтровентиляційний модуль багато років використовувався в системі цивільної оборони для захисту сховищ від отруйних речовин і радіоактивного пилу. Втім, ті пристрої мали мало спільного з сучасними промисловими установками: замість самоочищаються целюлозних фільтрів використовувалися одноразові, використовують активоване вугілля.
Знайомство з ринковими пропозиціями
Давайте вивчимо кілька пропозицій сучасного ринку.

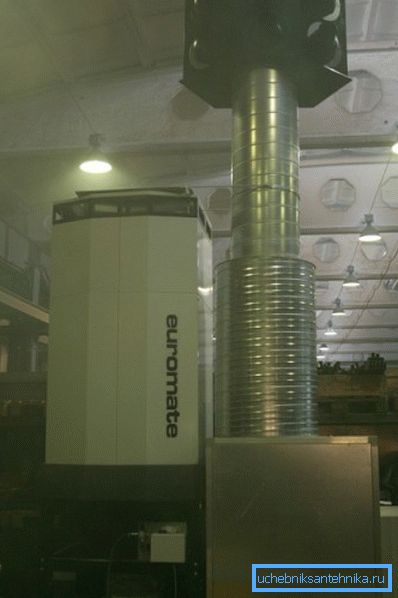

EDS
Під цим лаконічною назвою ховається потужна промислова система очищення повітря від компанії Plymovent Group.
Наведемо її основні характеристики.
параметр | значення |
Загальний обсяг переміщуваного повітря | 198000 м3 / год |
Дальність повітряного потоку | 50 м |
Габарити установки | 2340х1100х5425 мм |
продуктивність фільтра | 9000 м3 / год при загальній площі фільтра 150 м2 |
продуктивність вентилятора | 11000 м3 / год |
Електрична потужність | 7500 ват |
Комплект поставки включає повний набір обладнання та кріплення для введення установки в експлуатацію. Поставка - в полусобранном вигляді, на чотирьох підданих. Збірка вимагає мінімальної кваліфікації і може бути виконана своїми руками, з використанням мінімального набору інструментів.
Нюанс: для переміщення піддонів з установкою все-таки знадобиться вантажна техніка. Їх сумарна вага - 860 кг.
ПМСФ-1
Так називається пересувний фільтровентиляційний агрегат, вироблений вітчизняним ЗАТ СовПлим. Пристрій здатний фільтрувати частки розміром понад 0,1 мікрона і призначене насамперед для використання під час зварювальних робіт.
Інструкція по монтажу агрегату гранично проста:
- Він встановлюється поблизу місця зварювання.
- Рухомий розтруб виставляється безпосередньо над швом.
- Вентилятор включається тумблером на лицьовій панелі.
Що з характеристиками?
параметр | значення |
Електрична потужність | 1100 Вт |
продуктивність | 1200 м3 / ч |
фільтруюча поверхню | 15 м2 |
маса | 200 кг |
Рівень шуму | 75 дБ |
Напруга живлення | 220 В |
Габарити шасі (без витяжки) | 650х1300х1005 мм |
Ціна агрегату - 165000 рублів.
Касетний фільтр MDB
Це не самостійне фильтровентиляционной пристрій - всього лише касетний фільтр для нього, вироблений вже знайомим нам ЗАТ СовПлим.
Нам цікавий механізм його роботи і, головне, самоочищення.
- Забруднене повітря надходить через всмоктуючий патрубок 1 і, пройшовши вбудований іскрогасник, направляється до фільтрує касет 2.
Цікаво: повітророзподільний щиток розподіляє потік по всій поверхні фільтрів, виключаючи ситуацію, коли якісь їхні ділянки забруднюються швидше за інших.
- Минулий касети повітря виводиться через патрубок 6.
- Механізм самоочищення полягає в короткочасній подачі стисненого повітря через клапан 3. Імпульс вибиває накопичилася пил зі стін касети; вона потрапляє в бункер 4 і далі в мішок 5.
висновок
Будемо вважати наше знайомство з цим класом вентиляційного обладнання, що відбувся (див.також статтю Вентиляція багатоповерхового будинку: особливості будови і обслуговування).
Додаткову інформацію про те, якою може бути сучасна фильтровентиляционная система, запропонує відео в цій статті. Успіхів!
