Гнучкі повітроводи для вентиляції: особливості будови і

У цій статті ми розповімо про те, що собою представляють гнучкі повітроводи для вентиляції про те, як і з чого вони виготовляються і які особливості їх застосування. Тема статті представляє чималий інтерес, так як, крім експлуатації в промислових системах, вентиляційні повітроводи гнучкі застосовуються при установці побутових витяжок на кухнях.

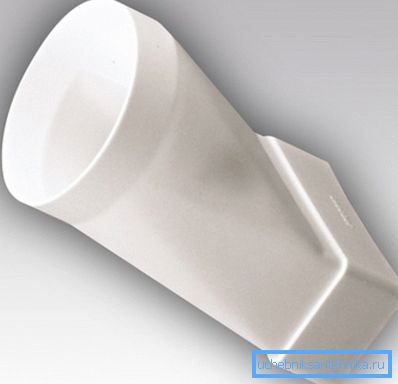

Незважаючи на те, що в продажу представлений широкий асортимент жорстких круглих і прямокутних каналів, необхідність в застосуванні гнучких труб не стає менш актуальною. Причина популярності в тому, що жорсткий канал на деяких незручних ділянках поверхні неможливо встановити.

Знову ж таки, на деяких поверхнях з великою кількістю виступаючих ділянок ставити жорстку конструкцію з великою кількістю зчленувань просто нерентабельно. Використання безлічі відводів може замінити придбання гнучкої труби, яка відрізняється високим ступенем герметичності і експлуатаційної надійності.

Основні різновиди

В даний час проводяться гнучкі металеві та пластмасові повітроводи для вентиляції. І та й інша категорія виробів застосовується при облаштуванні побутових систем витяжної вентиляції. Розглянемо особливості пристрою цих різновидів докладніше.

Пластикові канали виготовляються з наступних різновидів полімерних матеріалів:

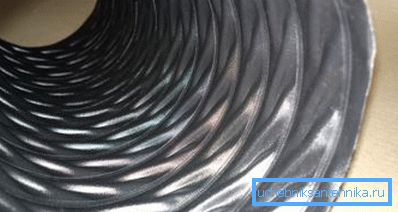

• Полівінілхлорид (ПВХ) з армуванням зі сталевої спіралі застосовується для виготовлення повітропроводів з відносно гладкою внутрішньою поверхнею.

Гнучкі канали з ПВХ виготовляються методом екструзії на повністю автоматизованому обладнанні, а тому ціна готового виробу відносно невисока.

Канали з ПВХ не відрізняються абразівостойкостью, але разом з тим вони повністю прозорі, а тому є оптимальним вибором для пристрою витяжок в деревообробної промисловості. Діаметр виробів з ПВХ обмежений діапазоном розмірів 16-200 мм.

Важливо: Істотним недоліком повітропроводів з полівінілхлориду є мала стійкість до низьких температур, тому їх не можна використовувати в припливних системах, суміщених з опаленням. Більш того, такі вироби при падінні температури нижче + 5 ° С втрачають колишню гнучкість і стають ламкими.

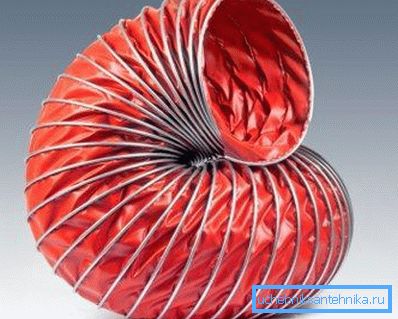

• Вініуретан з армуванням зі сталевої спіралі застосовується для виробництва повітроводів за принципом зварювання полімерної стрічки разом з металевою спіраллю.

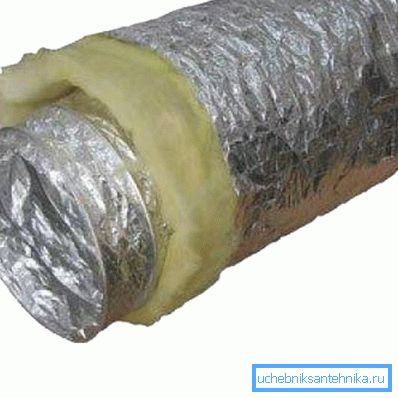

Перевагою таких повітропроводів є висока стійкість до механічних деформацій і вкрай низький ступінь шуму. Цей тип вентиляційних каналів характеризується найбільшою гнучкістю. Наприклад, виріб можна зв'язати в вузол без шкоди для його цілісності.

Завдяки високій міцності і різноманітності типорозмірів ці гнучкі повітроводи можна використовувати як для спорудження вентиляції, так і для підключення систем кондиціонування.

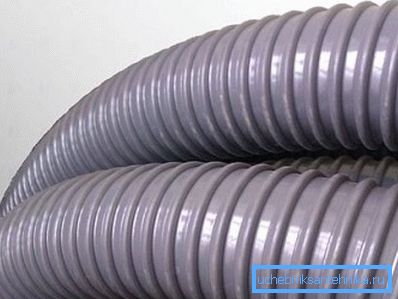

• Повітроводи з поліолефіну або поліуретану (ПУ) з армуванням зі сталевої спіралі демонструють середні показники міцності. Вироби можуть застосовуватися при влаштуванні побутових витяжок. Істотним недоліком таких виробів є низька аеродинамічної ребристою внутрішній поверхні.

Важливо: За рахунок недостатньої гладкості внутрішніх стінок, повітроводи, виготовлені із застосуванням цих матеріалів, схильні до засмічення більшою мірою, ніж аналоги з гладкою внутрішньою поверхнею.

Вироби з металу представлені такими категоріями:

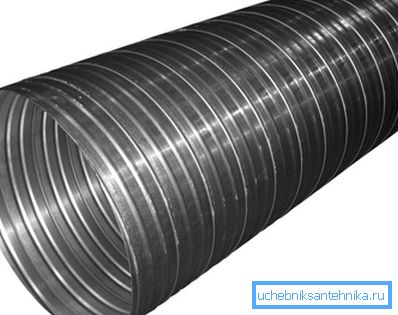

• Сталеві повітроводи для вентиляції виробляються з тонколистової сталі, розрізаної на стрічки. Стрічці надається форма спіралі, після чого з заготівлі виробляється цілісна труба.

Такі конструкції відрізняє велику вагу при високій міцності. Для більшої довговічності сталь перед початком виробничих робіт піддається оцинкування.

• Алюмінієві повітроводи для вентиляції також виготовляються з металевої стрічки, з якої формується кругла труба. Утворені ребра з'єднані між собою фальцевим замком.

Такі вироби можуть згинатися майже під прямим кутом без шкоди для герметичності. Більш того, алюмінієві вироби, так само як і їх сталеві аналоги, ефективно використовуються в температурному діапазоні від -30 ° С до + 300 ° С.

Важливо: Гнучкі металеві повітроводи - це не найкраще рішення для багаторазового використання. Якщо вентиляційний канал встановлюється і приймає необхідну форму, бажано згодом його не випрямляються.

Експлуатація гнучких вентиляційних каналів

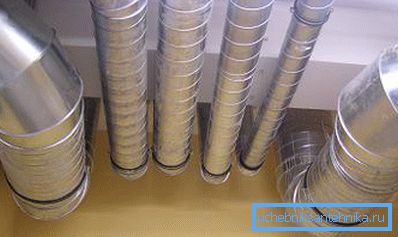

Відповідно до ТУ 36 736 93 на вентиляційні металеві повітроводи ці вироби застосовуються в різних промислових сферах, при облаштуванні будівельних об'єктів житлового та громадського призначення і т.д.

Сучасні технології дозволяють виготовляти такі труби не тільки гнучкими, а й по-справжньому герметичними. Незважаючи на підвищену функціональність і затребуваність, ціна гнучких повітропроводів не набагато вище вартості жорстких аналогів.

Важливою умовою, що забезпечує ефективність експлуатації цих виробів, є коректність проведення монтажних робіт. Більш того, ефективність експлуатації повітропроводів можна забезпечити, своєчасно проводячи отчистки внутрішньої порожнини від засмічень.

Розглянемо, які особливості монтажу гнучких каналів.

Особливості проведення монтажних робіт

Поєднуючи металеві повітроводи для вентиляції на поворотах, з метою оптимального натягу, слід застосовувати металеві жорсткі коліна з можливістю регулювання кута повороту. Коліно жорстко кріпиться на несучих конструкціях і за рахунок цього з'являється можливість забезпечити на непрямих ділянках лінії необхідний натяг воздуховода.

Ця технологія монтажу забезпечує такі переваги як:

• Зменшення опір внутрішньої поверхні повітроводу через те що внутрішній рукав належним чином натягнутий.
• Можливість регулювання кута згину в інтервалі 90-180 градусів;
• Збереження необхідного ступеня рухливості вентиляційного каналу в процесі експлуатації системи.
• Надійність кріплення гнучкого воздуховода на поворотах.
• Мала ймовірність зламу гнучкого вентиляційного каналу на поворотних ділянках.

Важливо: До застосування гнучких повітропроводів пред'являється ряд обмежень, серед яких неприпустимість монтажу в вертикальних стояках, висота яких становить понад 6 метрів. Крім того, гнучкі канали не слід використовувати без урахування таких параметрів як термостійкість, конструктивні особливості і т.д.

Інструкція проведення монтажу передбачає відповідність наступним вимогам:

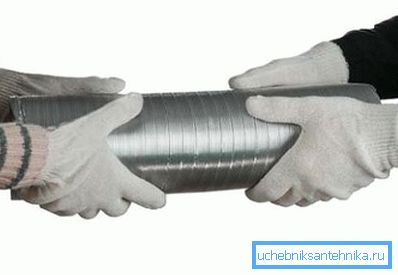

• Приступаючи до монтажних робіт необхідно повністю розтягнути своїми руками внутрішній рукав воздуховода для того щоб виключити вигини і втрати тиску.
• Надлишки гнучкої труби обрізаються. Не слід монтувати вентиляційну систему, залишаючи додаткову довжину воздуховода про запас.
• Підвісні кронштейни підбираються з урахуванням достатньої ширини, при якій зовнішній діаметр жакета (оболонки) не змінюватиме свою форму.
• Для проходження стінових конструкцій обов'язково використовуємо металеві гільзи або перехідники, які забезпечать збереження гнучкого воздуховода в ході монтажу та подальшої експлуатації.

Монтажні роботи виконуються наступним чином:

• Гнучкі температуростойкостью повітроводи для вентиляції ріжемо в розтягнутому стані ножицями по металу, в той час як спіральна частина перекушується кусачками. При роботі з пластиковими каналами полімерна оболонка ріжеться гострим ножем, тоді як спіраль відкушується кусачками.
• З'єднання виконується за допомогою муфти ніпельного типу, алюмінієвої самоклеющейся стрічки або мастики. Захід воздуховода на патрубок повинен становити не менше 50 мм
• З'єднання для додаткової міцності фіксуємо нейлонової або металевою стяжкою.
• Монтаж напівтвердих повітропроводів виконується за допомогою приєднання до фланців і фіксування з використанням шурупів.
• Після закінчення роботи перевіряємо герметичність з'єднань.

висновок

Тепер ви знаєте, що собою представляють ПВХ повітроводи для вентиляції і їх металеві аналоги. У підсумку, ви зможете підібрати ті модифікації вентиляційних каналів, які будуть відповідати потребам використовуваної схеми повітрообміну.

Більше корисної та пізнавальної інформації ви зможете знайти, подивившись відео в цій статті.
