Гофра для вентиляції: вибираємо і встановлюємо самостійно

У цій статті ми розповімо про те, що собою являє алюмінієва гофра для вентиляції та аналогічні вироби з інших матеріалів. Крім того, ми розглянемо, які особливості вибору цих конструкцій. Ну і, зрозуміло, ми наведемо ряд практичних рекомендацій щодо встановлення вентиляційної гофри.

Загальні відомості

Вентиляційна гофрована труба є необхідним елементом для підключення сучасних витяжок. Не викликає сумніву той факт, що вентиляційний гофрорукав виглядає не так акуратно, як спеціальний короб виготовлений із пластику.

Справа в тому, що круглий рукав важко заховати в стіну або прикрити будь-якими декоративними елементами. Але, незважаючи на ці складності в деяких випадках гофрорукав просто незамінний.

Наприклад, гофрована труба для вентиляції застосовується в важкодоступних місцях, де, через множинних поворотів і вигинів, змонтувати звичайний пластиковий короб важко.

Основні різновиди повітроводів і їх класифікація

В даний час повітроводи, призначені для приєднання витяжок, представлені такими модифікаціями.

1. Пластикова або металева труба (жорсткий короб) з ідеально гладкою внутрішньою поверхнею. Відсутність внутрішнього рельєфу забезпечує безшумність експлуатації вентиляційного обладнання. Гладка зовнішня поверхня, в свою чергу, гарантує естетичність зовнішнього вигляду з'єднувального елемента.

Єдиним істотним недоліком таких конструкцій є мала ступінь гнучкості і, як наслідок, неможливість застосування на стінах і стельових перекриттях зі складним рельєфом поверхні.

Пластикові повітроводи доцільно застосовувати тоді, коли їх можна прикрити підвісною стелею, декоративними панелями і іншими загороджувальними конструкціями. Ціна пластикового воздуховода в порівнянні з металевими аналогами висока.

1. Гофрована алюмінієва труба для вентиляції є більш актуальним і затребуваним варіантом, оскільки володіє цілим рядом переваг, серед яких зазначимо таке:

• висока зносостійкість;
• стійкість до механічних деформацій;
• простота проведення монтажних робіт;
• мала ступінь навантаження на перекриття будівлі
• абсолютна герметичність, незважаючи на рухливість стиків;
• стійкість до підвищених температур (до + 250 ° С) і, як наслідок, можливість використання для відведення відпрацьованих газів в системах автономного опалення;
• універсальність застосування, так як гофра з однаковим успіхом експлуатується в приміщеннях громадського, житлового та технічного призначення;
• прийнятна ціна і, як наслідок, приваблива собівартість готової вентиляційної системи в цілому.

Втім, поряд з очевидними перевагами, тобто не менш очевидні недоліки, серед яких:

• низький рівень жорсткості вентиляційної магістралі в цілому;
• низька інтенсивність проходження повітряного потоку за рахунок недостатньої аеродинаміки внутрішньої поверхні стінок;
• складність проведення діагностики ушкоджень або засмічень, а також складність виконання очищення і дезінфекції вентиляційних каналів;
• по ряду конструкційних особливостей гнучкі алюмінієві повітроводи не можуть бути застосовані в високопродуктивних вентиляційних системах.

конструкційні особливості

Гнучкі повітроводи конструктивно представляють собою багатошарове виріб, виготовлений з алюмінію і прошарку поліестеру. Армуючим елементом конструкції є спіраль зі сталі. Спіраль не тільки задає необхідний ступінь жорсткості виробу, але і забезпечує зміну напрямку труби на поворотах у вигляді характерної гармошки.

Алюмінієві повітроводи зсередини можуть бути гладкими або гофрованими.

• Модифікації з гладкою внутрішньою поверхнею характеризуються підвищеними аеродинамічними властивостями. Тому такі модифікації повітропроводів доцільно встановлювати на трасах великої протяжності.

Істотним недоліком модифікацій з гладкою внутрішньою поверхнею стінок є більш складний монтаж.

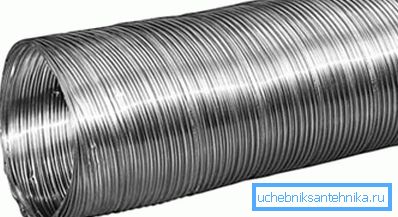

• Гофровані повітроводи з алюмінію характеризуються меншою аеродинамікою, але, не дивлячись на цей недолік, їм можна задати будь-яке необхідне напрям, що істотно спрощує проводження монтажу.

особливості вибору

На що звернути увагу, вибираючи гофровані повітроводи для вентиляції? Так як технологія монтажу і експлуатації цих сполучних елементів однакова, незалежно від марки виробника, основна увага звертаємо на діаметр поперечного перерізу.

У підсумку, для того щоб зробити правильний вибір, необхідно керуватися параметрами випускного отвору обладнання, яке ви плануєте приєднувати за допомогою гнучкого воздуховода.

Якщо інструкція витяжки передбачає застосування гофри певного діаметру, саме цей діаметр і слід застосовувати, так як невідповідність реальних розмірів зазначеним призведе до неможливості монтажу або до недостатньої герметичності з'єднання.

Стандартні діаметри промислово виготовлених алюмінієвих гофр наступні:

• 200 мм;
• 150 мм;
• 125 мм;
• 100 мм.

Як правило, перераховані типорозміри достатні для установки всіх промислово вироблених витяжок та іншого обладнання яке потребує підключення до вентиляційної системи.

Важливо: Купуючи повітропровід для побутової витяжки, слід пам'ятати про те, що вентиляційний канал з великою кількістю прямих кутів і довжиною понад 2 метри негативно впливає на продуктивність системи. Рішенням цієї проблеми може стати придбання відвідного каналу з меншим діаметром, який можна буде приєднати до витяжки через перехідник.

Вибір відповідно до наявності ізоляції

Ціна гнучких алюмінієвих воздуховодов багато в чому залежить від наявності проміжного шару ізоляції. Модифікації, без будь-якої ізоляції встановлюються і експлуатуються в системі припливної вентиляції, де до рівня шуму і пожежної безпеки не пред'являється особливих вимог.

Модифікації з шаром ізоляції стоять на порядок дорожче звичайних аналогів, але, незважаючи на більш високу ціну, гарантують цілий ряд істотних переваг, серед яких: низький рівень шуму, велика стійкість до високих температур.

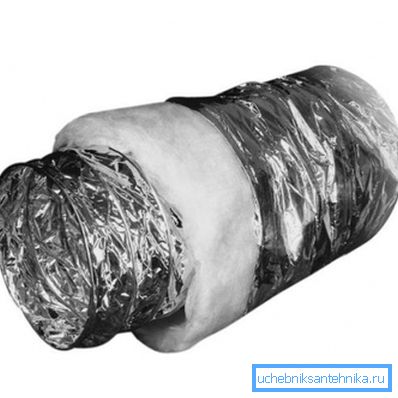

В якості ізоляції в таких конструкціях застосовується шар мінеральної вати. В результаті конструкція ізольованих модифікацій являє собою сендвіч, що складається з шару алюмінію, шару вати і шару алюмінію.

Багатошарові конструкції знайшли широке застосування в тих випадках, якщо магістраль прокладена через приміщення, де високий рівень шуму неприйнятний.

Виконання монтажних робіт

При проведенні монтажу на кухні гофрований вентиляційний рукав прийнято ховати в один з навісних шафок. Ще одним непоганим варіантом є розташування труби в просторі над кухонним гарнітуром.

Для проведення монтажу не потрібні спеціальні перехідники, так як труба гнучка і без жодних зусиль проходить через всі кути.

Інструкція проведення монтажу своїми руками не становить нічого особливого складного:

• Спочатку повітропровід розтягуємо для того щоб при роботі готової системи було менше шуму.
• Кріпимо трубу до патрубку витяжної системи, застосовуючи спеціальний хомут. Аналогічним чином гофра фіксується на витяжному отворі.
• Якщо витяжний пристрій з круглим перетином кріпимо до нього безпосередньо гофру. Якщо отвір прямокутне, набуваємо спеціальний перехідник або канал з прямокутною формою поперечного перерізу.

Важливо: Застосування перехідників знижує продуктивність системи. Бажано відразу ж придбати повітропровід тієї ж форми і розмірів що і на витяжному отворі, щоб не жертвувати продуктивністю і не експлуатувати витяжку в посиленому режимі.

• На кінці вентиляційного отвору доцільно встановити мелкоячеистую грати для того щоб попередити проникнення всередину труби різних комах і бруду ззовні. Втім, в процесі експлуатації цю решітку доведеться регулярно чистити, щоб не допустити засмічень і погіршення продуктивності системи.

висновок

Отже, ми розповіли про основні різновиди повітроводів, використовуваних в пристрої побутових систем вентиляції. Більш того, ми розглянули особливості вибору і монтажу гнучкої гофри.

Більше корисної інформації ви можете знайти, подивившись відео в цій статті.
