Як підібрати вентилятор для системи примусової вентиляції

Для того щоб грамотно обладнати у власному будинку систему припливно-витяжної вентиляції з примусовою циркуляцією повітря, в першу чергу потрібно правильно підібрати по всім необхідним параметрам найбільш підходящий осьової, відцентровий або канальний вентилятор, який є найважливішим робочим механізмом цієї системи.

При виборі цього пристрою потрібно брати до уваги велику кількість різних зовнішніх факторів, таких як: сукупний обсяг провітрюваного житлового приміщення, форма, матеріал і площа поперечного перерізу воздуховодних каналів, мінімальна і максимальна температура атмосферного повітря, загальна протяжність системи вентиляції, а також деякі інші важливі показники.

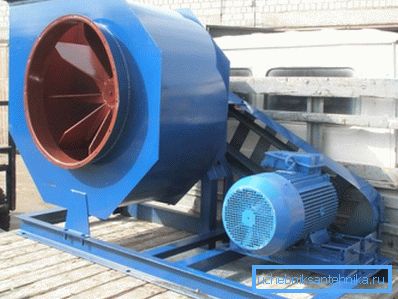

Високопродуктивний повітряний нагнітач відцентрового типу.

Короткий огляд побутових вентиляторів

Для того щоб допомогти читачеві вибрати для себе найбільш прийнятний варіант, в цій статті буде представлено опис різних видів електричних вентиляторів, призначених для роботи в побутових системах вентиляції, а також вказані їх основні характеристики і коротко розглянуті основні переваги та недоліки тієї чи іншої моделі.

У той же час ця стаття може розцінюватися як повноцінна інструкція по вибору витяжного або нагнітального вентилятора для домашньої вентиляційної системи з примусовою циркуляцією повітря.

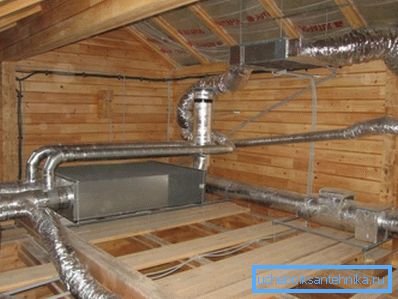

Вентиляційна система сучасного житлового будинку.

Призначення і основні функції

Нормальне функціонування побутової системи вентиляції з природною циркуляцією повітря стає можливим, завдяки незначному перепаду атмосферного тиску на ділянці між вхідним отвором припливного тракту і вихідним отвором витяжного тракту.

При цьому для нормальної роботи подібних систем необхідно одночасне дотримання наступних умов:

  1. Щоб забезпечити необхідну різницю атмосферного тиску, а відповідно природну тягу в системі, потрібно щоб вихідний отвір було розташоване на висоті не менше 4 метрів вище, щодо рівня вхідного отвору.
  2. Для забезпечення необхідної пропускної спроможності, при малій швидкості руху повітря, необхідно використовувати повітроводи великого перерізу.
  3. Форма поперечного перерізу вентиляційних каналів повинна бути максимально наближена до кола, а їх внутрішня поверхня повинна бути однорідною і гладкою, щоб не створювати турбулентних завихрень повітряного потоку.

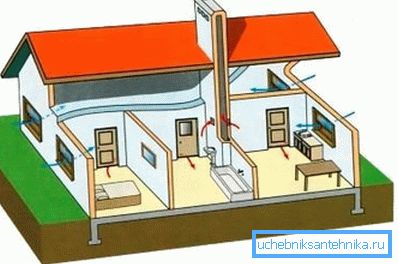

Схема природного повітрообміну в житловому будинку.

При включенні в схему вентиляційної системи електричного вентилятора, дотримання наведених вище умов стає обов'язковим з наступних причин:

  1. Різниця тиску повітря між нагнітальним і витяжним трактом забезпечується за рахунок роботи крильчаткивентилятора, тому перепад висот в даному випадку не має ніякого принципового значення.
  2. У системах примусової вентиляції швидкість руху повітряного потоку істотно вище, тому повітроводи навіть невеликого перерізу мають вищу пропускну спроможність.
  3. Нагнітальні або витяжні вентилятори дозволяють створювати в системі вищий перепад тиску, ніж в разі природного повітряного тяги, тому опором внутрішніх поверхонь і турбулентними завихреннями, в більшості випадків можна знехтувати.

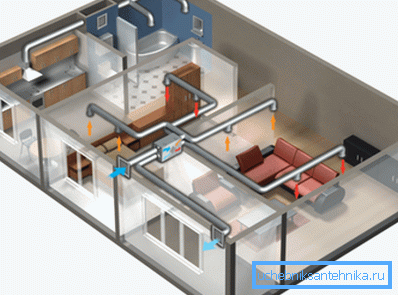

На фото показана схема примусової припливно-витяжної вентиляції житлової квартири.

Зверніть увагу! Максимальна швидкість руху повітря в системах природної вентиляції становить 1 м / с, в той час як в системах з примусовим нагнітанням або відкачуванням повітря, його потік може рухатися зі швидкістю не менше 3 м / с.

Різновиди побутових вентиляторів

Практично всі побутові вентилятори приводяться в дію електричним двигуном, однак багато моделей відрізняються між собою по потужності двигуна, частоті обертів, продуктивності, максимальному робочому тиску, типу використовуваної крильчатки, принципом подачі повітря, розміром, вагою, і багатьом іншим технічним параметрам.

Виходячи з принципу подачі повітря і типу використовуваної крильчатки, всі існуючі моделі умовно можна розділити на кілька видів.

  1. Найбільш простими, але в той же час найпоширенішими моделями, які найчастіше використовуються в побуті, є осьові електричні вентилятори.

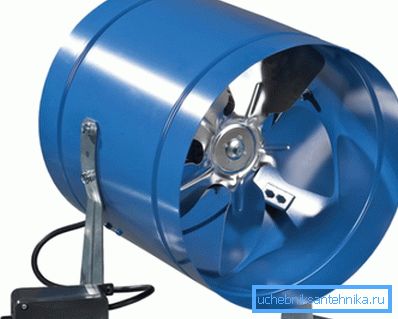

Пристрій з осьової схемою подачі повітря.
  1. Більш продуктивними вважаються моделі з відцентрової схемою нагнітання повітря, які здатні створювати більш високий тиск, і розвивати велику швидкість руху повітряного потоку.
  2. Однією з різновидів таких моделей є система з діаметральним розташуванням лопатей, проте через громіздкої конструкції, вона практично не використовується в побуті.
  3. Для установки всередині повітроводів застосовуються канальні вентилятори, які відрізняються невеликими розмірами і відносно невисоким рівнем шуму.

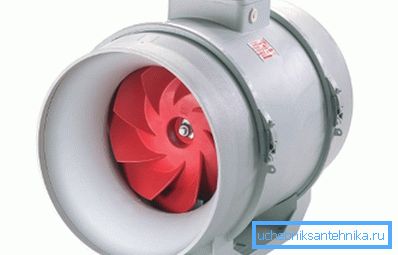

Різновид побутового канального вентилятора.

осьові вентилятори

Осьової, або іншими словами, осьової вентилятор отримав таку назву тому, що в процесі його роботи напрямок руху повітряного потоку розташоване на одній осі з площиною робочої крильчатки.

Така схема отримала широке поширення в побутових системах провітрювання, завдяки тому, що має наступні переваги:

  1. електричні двигуни подібних пристроїв, як правило, мають низьку споживаної потужністю, тому є досить економічними, і можуть працювати тривалий час без зупинки.
  2. Аксіальні побутові вентилятори не здатні розвивати високий тиск, однак при цьому їх потужності виявляється досить для постійної зміни всього об'єму повітря в приміщенні. Такий режим роботи дозволяє забезпечити рівномірний повітрообмін протягом усього часу роботи, і в той же час дозволяє позбутися від диму і неприємного запаху, а також уникнути виникнення протягів.
  3. Осьова схема нагнітання повітря має найпростішу конструкцію, яка представляє собою прямоточний повітряний канал, з розташованої в ньому крильчаткою і приводним електродвигуном, тому ціна таких пристроїв істотно нижче, ніж вартість інших, більш складних моделей.

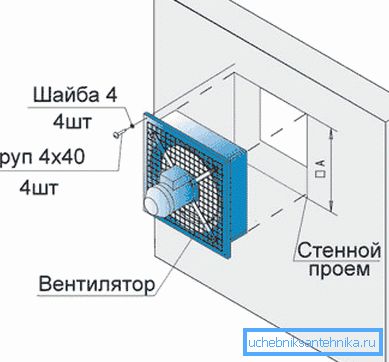

Схема монтажу аксиальной витяжки в стіновий отвір.

Порада! Ще однією перевагою осьових вентиляторів є найбільш низький рівень шуму, серед інших подібних пристроїв, тому вони найчастіше використовуються в якості витяжки для провітрювання кухні, лазні, ванної кімнати, санвузли, і інших побутових приміщень.

Витяжні і нагнітальні вентилятори відцентрового типу

Для роботи складних вентиляційних систем з великою кількістю повітроводів і різних допоміжних пристроїв, а також з великою протяжністю магістральних нагнітальних і витяжних повітропровідних каналів потрібні високопродуктивні промислові вентилятори, здатні за короткий час переміщати великий обсяг повітряних мас.

Найчастіше для вирішення подібних завдань використовуються пристрої з відцентровою системою переміщення повітря, принцип роботи якої полягає в наступному:

  1. Робочий орган машини являє собою зовнішній металевий кожух з нержавіючої або оцинкованої сталі, всередині якого на кулькових підшипниках встановлений обертовий барабан.
  2. Стінки барабана містять велику кількість радіально встановлених лопатей, які під час обертання захоплюють за собою потік повітря, тим самим надаючи йому обертальний рух.
  3. В результаті обертання, під дією відцентрової сили частки повітря відкидаються від центру обертового барабана до внутрішній стороні металевого кожуха, після чого, стискаючись в замкнутому просторі, направляються на виходi нагнетательного тракту.

Промислові радіальні вентилятори, як правило, наводяться в дію потужними електричними двигунами, які працюють в постійному або циклічному режимі, і включаються в роботу вручну або при спрацьовуванні датчиків автоматичної системи кліматичного контролю.

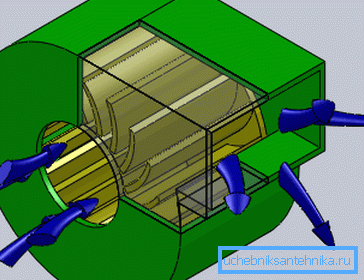

Принцип роботи відцентрового нагнітача.

Зверніть увагу! Відцентрові електричні вентилятори однаково ефективно можуть працювати як на подачу, так і ні видалення повітря, тому, залежно від типу підключення, їх можна використовувати в системах як припливної, так і витяжної примусової вентиляції.

канальні

Канальні пристрої призначені головним чином для установки всередині воздуховода, а також в розриві магістральної лінії подачі або видалення повітря як самостійний або допоміжний робочий механізм припливно-витяжної вентиляції.

Серед головних відмінних рис канальних вентиляторів можна виділити наступні експлуатаційні якості:

  1. Найчастіше вони виготовляються по осьовій схемою, тому відрізняються компактними розмірами і невисоким рівнем шуму.
  2. Такі пристрої легко можуть бути встановлені своїми руками як в проектовані, так і в існуючі побутові вентиляційні системи.
  3. В даний час існує великий вибір різних моделей, які відрізняються між собою за габаритними розмірами, формою, продуктивності, і іншим технічним параметрам, тому підібрати відповідне пристрій не складе особливих труднощів.

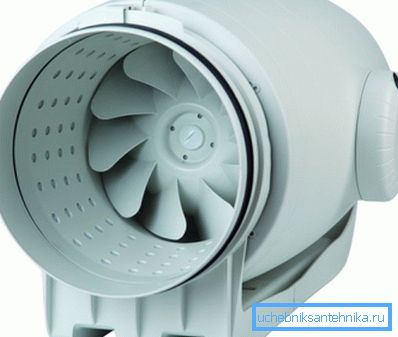

Канальний нагнітач відцентрового типу зі зниженим рівнем шуму.

Порада! Навіть при установці всередині приміщення, слід віддавати переваги пристроїв, виготовленим з пластика, нержавіючої сталі або інших корозійностійких матеріалів, оскільки в атмосферному повітрі завжди міститься водяна пара, а системи вентиляції та кондиціонування повітря мають підвищену схильність до утворення конденсату.

багатозональні пристрої

В системі централізованого димовидалення, а також в системі вентиляції і кондиціонування повітря в приватному житловому будинку зручно використовувати багатозональне пристрій, який являє собою високопродуктивний вентилятор відцентрового типу, що встановлюється в технічному приміщенні, наприклад в підвалі або на горищі.

Головна його особливість полягає в тому, що на його кожусі розташовано декілька сполучних фланців для підключення витяжних або нагнітальних повітропроводів, кожен з яких може незалежно обслуговувати різні житлові або господарсько-побутові приміщення.

Таким чином, один пристрій може повністю забезпечити роботу системи припливно-витяжної вентиляції всього житлового будинку.

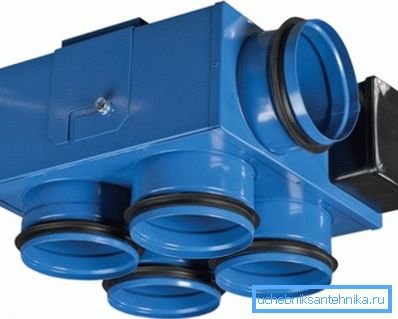

Вхідні і вихідний патрубки многозонального відцентрового вентилятора.

Поради та рекомендації

Для того щоб зробити правильний вибір побутового вентилятора, залежно від його призначення і виконання конкретних поставлених завдань, слід дотримуватися наступних правил:

  1. Для ефективного провітрювання ванних кімнат і санвузлів необхідно підбирати пристрій осьового типу з номінальною продуктивністю не менше 30 м? / Год.
  2. Для установки в приміщеннях з підвищеною вологістю, наприклад в душовій або в лазні, потрібно стежити, щоб рівень захисту був не нижче IP.

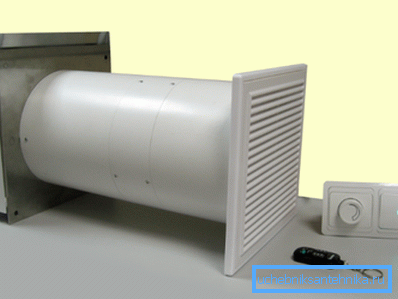

Компактний пристрій побутової вентиляції з пультом дистанційного керування.
  1. Оптимальну продуктивність витяжки для кухні нескладно визначити, помноживши її загальний обсяг на 10. Наприклад, обсяг кухні розміром 4 х 3 м, з висотою стель 2,8 м буде дорівнює 33,6 м ?, відповідно продуктивність витяжного вентилятора повинна бути не менше 330 м ?/година.
  2. Продуктивність витяжки для житлових приміщень визначається за схожою схемою, проте в даному випадку, сумарний обсяг приміщення слід множити не на 10, а на 3.
  3. При необхідності швидко нагріти приміщення, можна використовувати електричні тепловентилятори для будинку, в яких перед крильчаткою нагнітача повітря встановлений електричний нагрівальний елемент.

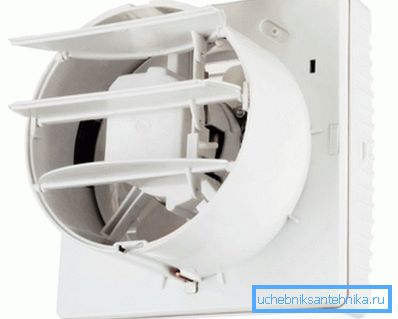

Розкриті стулки зворотного клапана.

Порада! Для того щоб перешкоджати небажаного потрапляння охолодженого атмосферного повітря з вулиці в приміщення, всі побутові вентилятори повинні бути обладнані зворотним клапаном.

висновок

Прочитавши цю статтю, можна зробити висновок, що найбільш оптимальним варіантом витяжки для кухні, ванної кімнати та туалету, а також для житлових приміщень квартири або невеликого приватного будинку є звичайний осьової вентилятор, який встановлюється у віконний отвір кватирки або у вентиляційну решітку загального вертикального стояка.

Щоб отримати наочне уявлення про те, як це зробити самостійно, можна подивитися відео в цій статті або почитати схожі матеріали на нашому сайті.
